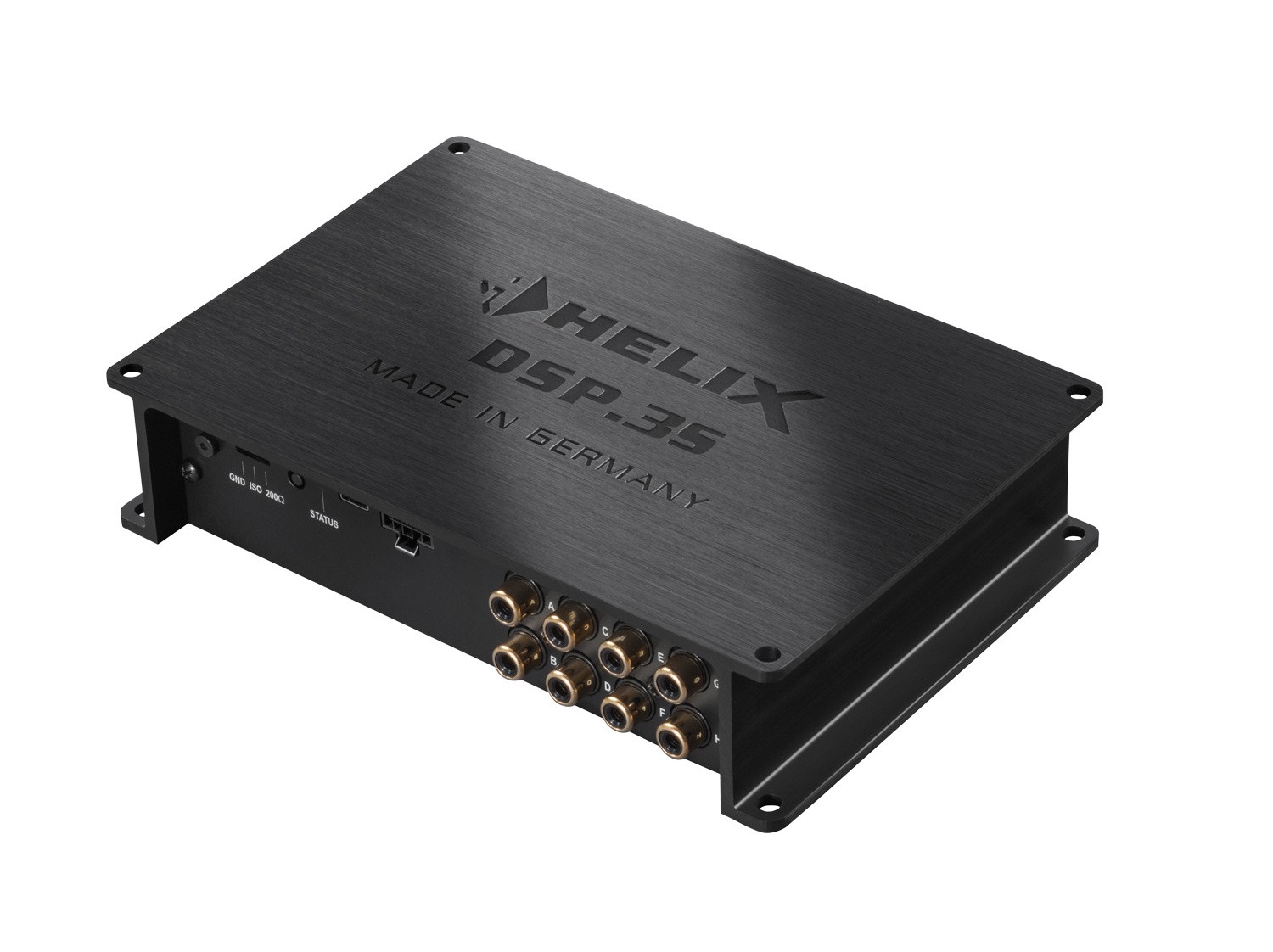

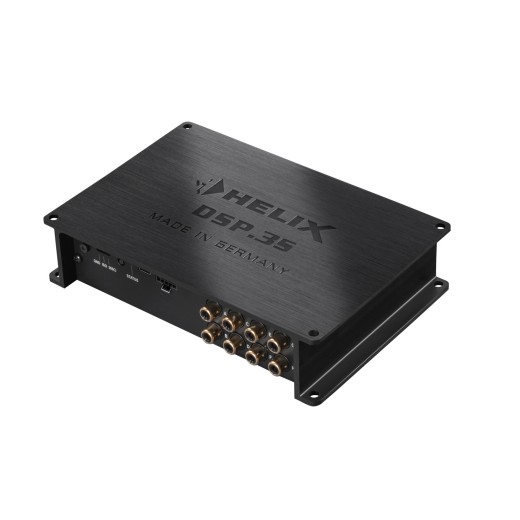

DSP procesor Helix DSP.3S

DSP procesor Helix DSP.3S

Helix DSP.3S predstavuje novú definíciu štandardu pre digitálne signálové procesory. Tento neustále zdokonaľovaný 8kanálový DSP predstavuje početné vylepšenia v detailoch. Okrem obligátneho optického digitálneho vstupu teraz poskytuje najlepšie podmienky na pripojenie zdrojov signálu s vysokým rozlíšením so vzorkovacou frekvenciou až 192 kHz a ďalší koaxiálny digitálny vstup.

Najpokročilejšia technológia pre dokonalý zážitok zo zvuku vo vysokom rozlíšení

64bitový audio DSP najnovšej generácie Sigma350 a natívne spracovanie signálu s vysokým rozlíšením so vzorkovacou frekvenciou 96 kHz a prevodníkmi A/D a D/A signálu od BurrBrown poskytujú vynikajúcu kvalitu zvuku. Vďaka tomu je DSP.3S dokonale pripravený na spracovanie zvukových signálov s vysokým rozlíšením so šírkou pásma viac ako 40 kHz.

ACO – pokročilá platforma 32bitového koprocesora

DSP.3 je samozrejme tiež vybavený našou vlastnou 32bitovou platformou ACO. To nielen ultrarýchlo preberá všetky riadiace úlohy, ale aj bleskovo rýchle prepínanie až desiatich možných nastavení zvuku. Ale ACO ponúka oveľa viac – sú implementované fantastické zvukové efekty, ako je Augmented Bass Processing alebo StageXpander, rovnako ako kanálovo oddelený vstupný ekvalizér vrátane Input Signal Analyzer (ISA) pre jednoduchú analýzu a kompenzáciu vstupných signálov OE rádií, ktoré už obsahujú predvolené nastavenia zvuku.

Prakticky zamerané funkcie pre maximálnu konektivitu

Sofistikované funkcie DSP.3S ponúkajú všetko pre jednoduché pripojenie k továrenským rádiám alebo viackanálovým továrenským zvukovým systémom. Okrem šikovného highlevel vstupu s obvodom ADEP.3 je súčasťou aj optický a novo aj koaxiálny digitálny vstup, prepínač Auto Remote a tiež HEC slot pre rozšírenie systému, ako je Bluetooth® HD audio streaming atď. Ale to nie je všetko, nový Smart Control Port (SCP) bol implementovaný počas procesu kontroly DSP.3S. To umožňuje multifunkčné pripojenie doplnkových produktov a teraz dokonca preberá ich kompletné napájanie. Pevná konštrukcia s funkciou snap-in zaručuje stabilné pripojenie a zároveň pomáha predchádzať poškodeniu zástrčky a kábla a uľahčuje tak kompaktné, priestorovo úsporné koncepty inštalácie.

Dôležité funkcie

• Extrémne výkonný 64bitový audio DSP s „pevným bodom“ s 1,2 miliardami operácií MAC za sekundu.
• Šírka pásma zvuku s vysokým rozlíšením až viac ako 40 kHz pre bezkonkurenčnú kvalitu zvuku.
• A/D a D/A prevodníky signálu od BurrBrown.
• Advanced CoProcessor (ACO) pre rozšírenú sadu funkcií.
• Analyzátor vstupného signálu (ISA) a InputEQ.
• Zvukové efekty DSP (SFX), ako je „Augmented Bass Processing“, ktorý dynamicky optimalizuje basovú odozvu subwoofera, „StageXpander“, ktorý výrazne rozširuje stereo perspektívu, funkcia „RealCenter“, ktorá umožňuje dokonale zaostrenú zvukovú scénu pre oboch vodič a spolujazdec a mnoho ďalšieho.
• 10 miest vnútornej pamäte pre nastavenie zvuku.
• Inteligentný vstup na vysokej úrovni s obvodom ADEP.3 a funkciou automatického zapnutia.

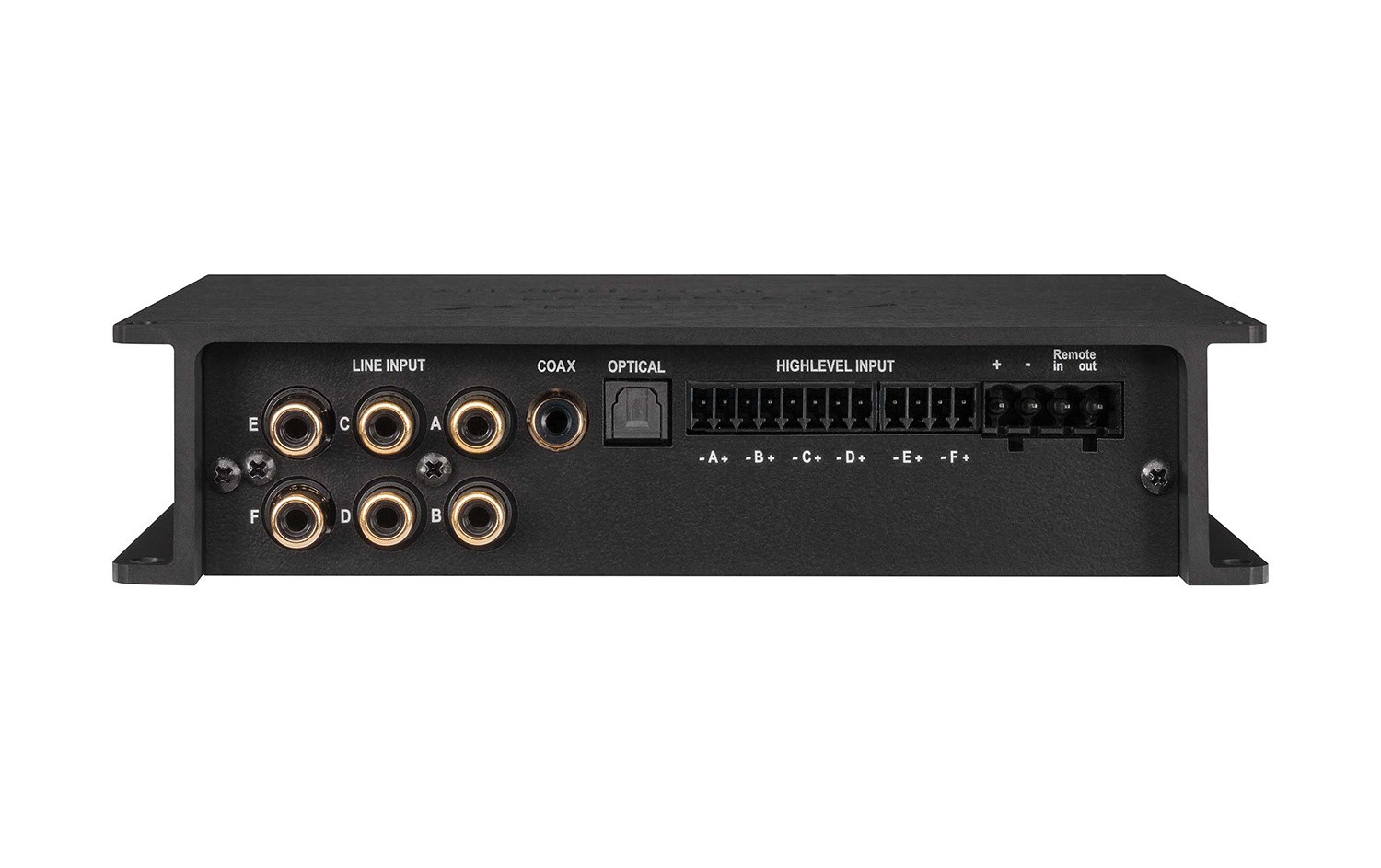

• Optický (max. 96 kHz) a koaxiálny (max. 192 kHz) digitálny vstup vo formáte SPDIF.

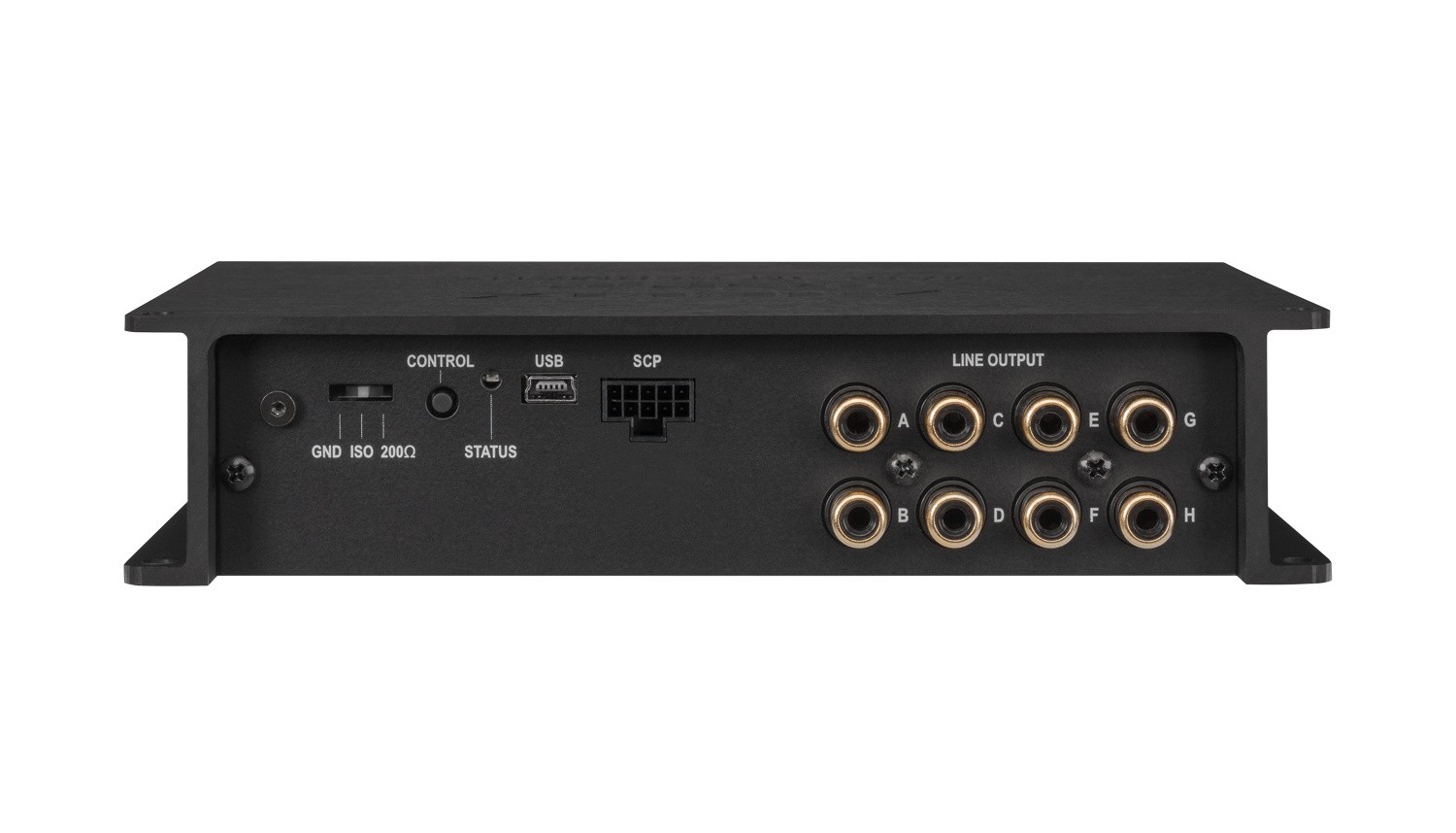

• Kompaktný, perspektívny Smart Control Port (SCP).
• Slot HEC pre systémové doplnky, ako je Bluetooth® HD Audio Streaming, High Resolution Audio Streaming cez USB atď.
• Voľne definovateľné smerovanie signálu so samostatnými maticami pre linku, SPDIF a HEC/AUX.
• Optimálna cesta signálu a napájania pre ďalšie zlepšenie kvality zvuku.
• Prepínač „Ground lift“, aby sa zabránilo zemným slučkám.
• Kompaktné rozmery pre jednoduchú integráciu do vozidla.
• Najjednoduchšia konfigurácia pomocou intuitívneho softvéru DSP PC-Tool V4.

Vzorkovacia frekvencia 96 kHz

Helix DSP Mini MK2 umožňuje spracovať všetky signály s dvojnásobnou vzorkovacou frekvenciou 96 kHz. Šírka pásma zvuku tak už nie je obmedzená na obvyklé hodnoty, ako je 22 kHz, ale umožňuje rozšírenú frekvenčnú odozvu na viac ako 40 kHz. Zdvojnásobenie vzorkovacej frekvencie vyžaduje výrazne vyšší výkon DSP, pretože počet možných aritmetických operácií je polovičný. Iba implementácia najnovšej generácie čipov DSP umožňuje zvýšiť vzorkovaciu frekvenciu na 96 kHz a súčasne pridať nové funkcie.

ACO – Pokročilý 32bitový koprocesor

Helix DSP Mini MK2 obsahuje mimoriadne výkonný 32bitový koprocesor najnovšej generácie pre všetky úlohy monitorovania a komunikácie, ako interne, tak externe. Na rozdiel od predchodcu 8bitovej generácie dosahuje tento MCU oveľa vyššie rýchlosti s ohľadom na prepínanie nastavení a dátovú komunikáciu s našim softvérom DSP PC-Tool. Ďalšou významnou výhodou je integrovaný natívny zavádzač CoProcessor. Umožňuje softvérové upgrady všetkých komponentov DSP za účelom úpravy obvodu ADEP.3 riadeného mikrokontrolérom napríklad pri budúcich úpravách / zmenách v diagnostickom systéme továrenských rádiostaníc alebo pokiaľ bude zariadenie rozšírené o ďalšie rozhranie. Navyše vďaka novej flash pamäti ponúka ACO 10 pamäťových miest na nastavenie zvuku namiesto bežných dvoch.

Inteligentný vysokoúrovňový vstup ADEP.3

Moderné, továrensky inštalované autorádiá obsahujú sofistikované možnosti diagnostiky pripojených reproduktorov. Najmä najnovšie generácie autorádií sú vybavené doplnkovými monitorovacími funkciami, takže v prípade pripojenia signálového procesora sa pomerne často objavujú chybové hlásenia a strata špecifických funkcií (napr. funkcia faderu) – ale nie u DSP Mini MK2. Nový obvod ADEP.3 (Advanced Diagnostics Error Protection, 3rd Generation) sa všetkým týmto problémom vyhýba bez toho, aby zbytočne zaťažoval výstupy reproduktorov OE rádia pri vysokej hlasitosti.

Schopnosť Start-Stop

Spínaný zdroj napájania HELIX DSP MINI MK2 zaisťuje konštantné vnútorné napájacie napätie aj v prípade, že napätie akumulátora počas pretáčania motora klesne na 6 voltov.

Úsporný režim

Úsporný režim je súčasťou základného nastavenia. Umožňuje výrazne znížiť spotrebu energie zosilňovačov, ktoré sú pripojené k HELIX DSP MINI MK2, akonáhle po dobu dlhšiu ako 60 sekúnd nie je prítomný žiadny vstupný signál. Vezmite prosím na vedomie, že v mnohých moderných vozidlách s „CAN“ alebo akýmkoľvek iným interným zbernicových štruktúr sa môže stať, že rádio zostane „neviditeľne“ zapnuté až 45 min. aj po zamknutí a opustení vozidla! Akonáhle je aktívny „Power Save Mode“, vzdialený výstup a tým aj pripojené zosilňovače sa vypnú. HELIX DSP MINI MK2 znovu aktivuje vzdialený výstup počas sekundy, ak je použitý hudobný signál. Je možné buď upraviť dobu vypnutia 60 sek. alebo úplne deaktivujte „režim úspory energie“ pomocou softvéru DSP PC-Tool.

Automatická detekcia digitálneho signálu

Helix DSP Mini MK2 umožňuje signálom riadené prepínanie medzi analógovými vstupmi a digitálnym vstupom. Hneď ako je na optickom vstupe detekovaný vstupný signál, signálový procesor sa automaticky prepne na tento vstup. Túto funkciu je možné deaktivovať v softvéri DSP PC-Tool. Alternatívne môžete použiť voliteľné diaľkové ovládanie na ručné prepínanie medzi analógovými a digitálnymi vstupmi.

RealCenter

Funkcia „RealCenter“ je algoritmus vyvinutý spoločnosťou Audiotec Fischer, ktorý zdôrazňuje hudobné informácie prítomné v ľavom aj pravom prednom kanáli a vytvára tak jedinečný stredový signál. Na rozdiel od bežných postupov, v ktorých sa sčítajú iba kanály, je intenzita centrálneho signálu tiež dynamicky riadená stereofónnym informačným obsahom ľavého a pravého kanálu. Znie to zložito, ale tento efekt je ohromujúci: To znamená, že pokiaľ iba ľavý alebo pravý kanál poskytuje audio signál, stredný kanál nebude reprodukovať signál. V prípade bežných algoritmov je úroveň hlasitosti stredového kanála znížená iba o 6 dB (= polovičná úroveň hlasitosti). Audiotec Fischer „RealCenter“ umožňuje unikátnu, rozšírenú zvukovú scénu pre vodičov aj spolujazdcov súčasne! Nevýhody konvenčného stredového kanála, ako je rušivá, malá zvuková scéna, sú preto minulosťou.

Rozšírené spracovanie basov

Vlastná technológia Audiotec Fischer „Augmented Bass Processing“, pozostávajúca z dvoch revolučných zvukových funkcií „Dynamic Bass Enhancement“ a „SubXpander“, bola špeciálne vyvinutá pre výrazné zlepšenie reprodukcie basov subwooferov. „Dynamic Bass Enhancement“ dômyselne kombinuje maximálne hlboké basy a najvyšší akustický tlak bez ohľadu na hudobný štýl alebo ovládače tónov v hlavnej jednotke. V závislosti od vstupného signálu získava „Dynamic Bass Enhancement“ nižší frekvenčný rozsah a mení medznú frekvenciu subsonického filtra. Výsledkom je výrazne silnejšia a hlbšia basová odozva pri nízkych a stredných úrovniach hlasitosti bez rizika mechanického ani elektrického preťaženia subwoofera pri vysokých úrovniach hlasitosti. Je jednoducho fascinujúce, aký basový výkon je zrazu možný. Ak chcete ešte nižšiu a „hlbšiu“ reprodukciu basov, je možné dodatočne aktivovať „SubXpander“. Preto sa k základným tónom vo frekvenčnom rozsahu medzi 50 a 100 Hz pridávajú subharmonické tóny.

StageXpander

V závislosti od usporiadania reproduktorov vo vozidle je možné na predných sedadlách vytvoriť viac či menej širokú stereofónnu zvukovú scénu. Stredový reproduktor môže dodatočne obmedziť priestorovú reprodukciu hudby. Tu prichádza na scénu nový „StageXpander“ od Audiotec Fischer – zvuková funkcia, ktorá akoby prelomila akustické obmedzenia a umožňuje tak vytvoriť oveľa širší stereo základ bez toho, aby to negatívne ovplyvnilo presnosť lokalizácie hlasov alebo nástrojov! Efekt je možné upraviť podľa vašich osobných preferencií v štyroch krokoch.

ClarityXpander

Hľadáte väčšiu transparentnosť a substanciu v reprodukcii výšok? S „ClarityXpander“ teraz Audiotec Fischer ponúka ten správny nástroj. Správne nastavená (a teda voliteľná v troch krokoch) táto funkcia pridáva ďalšie harmonické v hornom frekvenčnom rozsahu – to je obzvlášť užitočné, ak pôvodné reproduktory postrádajú určitú brilanciu vo výškovej odozve. Extra výškový kop nie je k dispozícii iba pre dva predné kanály, ale aj samostatne nastaviteľný pre stredový kanál. Ešte lepšie – stredový kanál umožňuje aktivovať automatické a dynamické ovládanie, aby hudba s „hromadou“ výšok neunavovala váš sluch.
