Toyota RAV 4 - cenovo dostupné ozvučenie s DSP procesorom

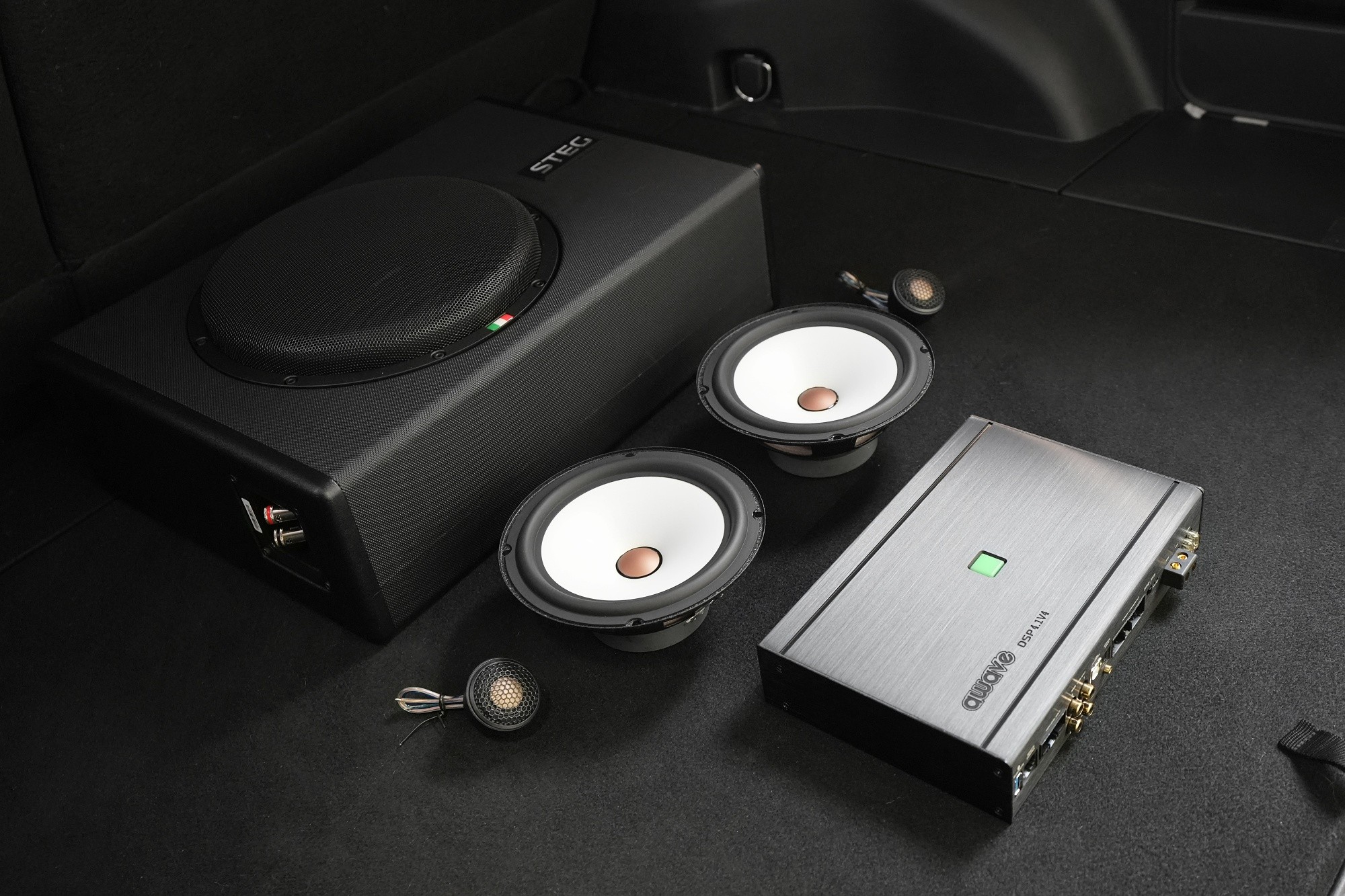

Pre túto inštaláciu do Toyota RAV 4 sme vybrali 3 hlavné komponenty, ktoré umožnia dosiahnuť cenovo dostupné ozvučenie zamerané na kvalitu zvuku. Konktrétne išlo o komponentné reproduktory Audible Physics, zosilňovač s integrovaným DSP procesorom Awave a kompaktný subwoofer Steg. Na nás je teraz z týchto komponentov vytvoriť optimálne zladený celok s nadštandardným zvukovým výsledkom.

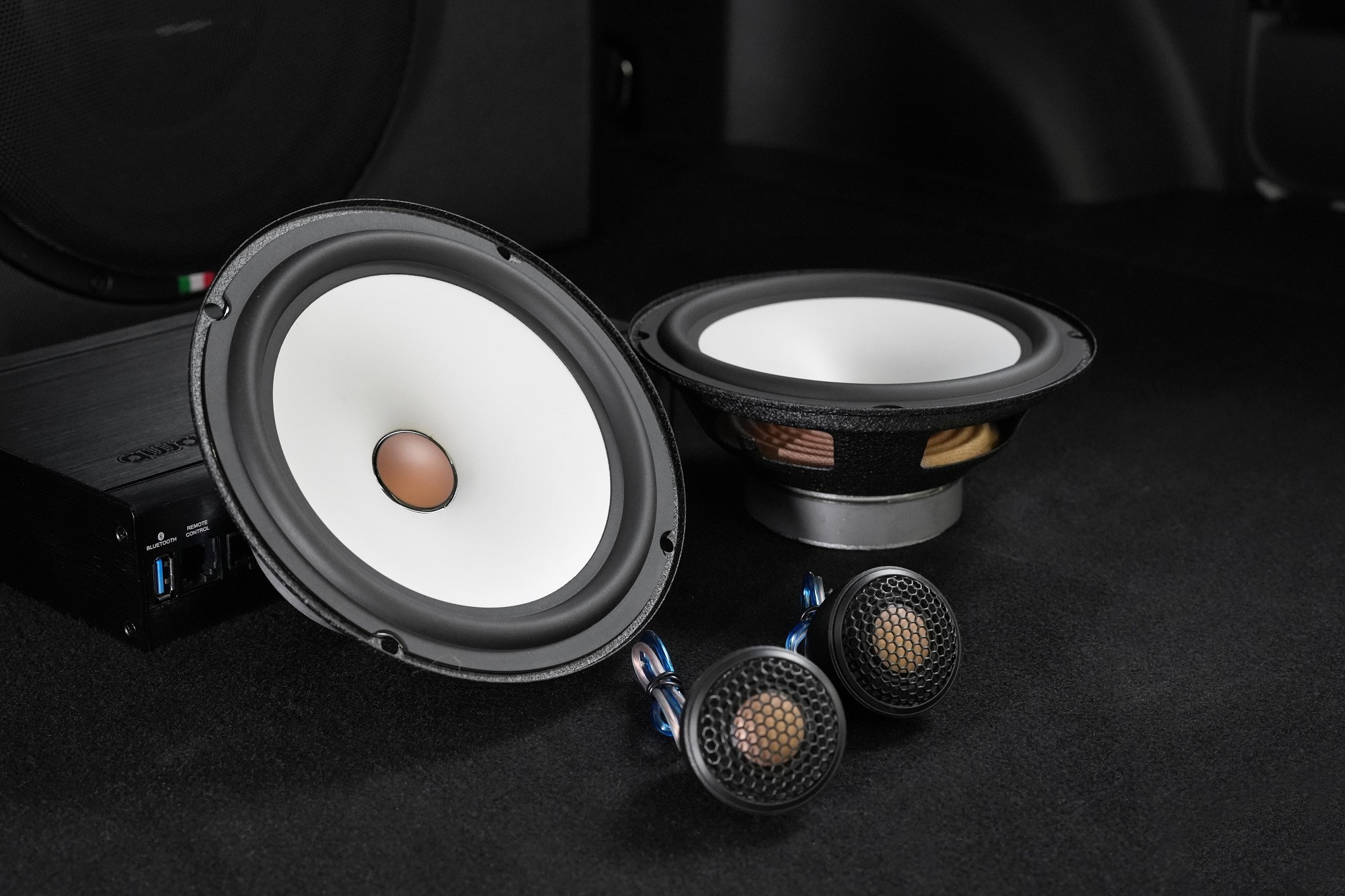

Pre túto inštaláciu sme vybrali komponentné reproduktory Audible Physics základného radu Tandav, ktorý predstavuje pomyselný vstup do audiofilného sveta tohto špičkového výrobcu reproduktorov. Tento 2pásmový systém vás na prvé počúvanie prekvapí svojim pokročilým zvukom, ktorý výrazne prevyšuje danú cenovú kategóriu. Už pri tomto základnom modeli nájdete niekoľko unikátnych aj patentovaných technológií. Membrána stredobasu je vyrobená z materiálu MSP (Magnesium Silicate Polymer) a výškové reproduktory využívajú vlastnú patentovanú membránu Matrix Alloy Dome s výkonnými neodymovými magnetmi. Podarené reproduktory, na ktoré radi vsádzame.

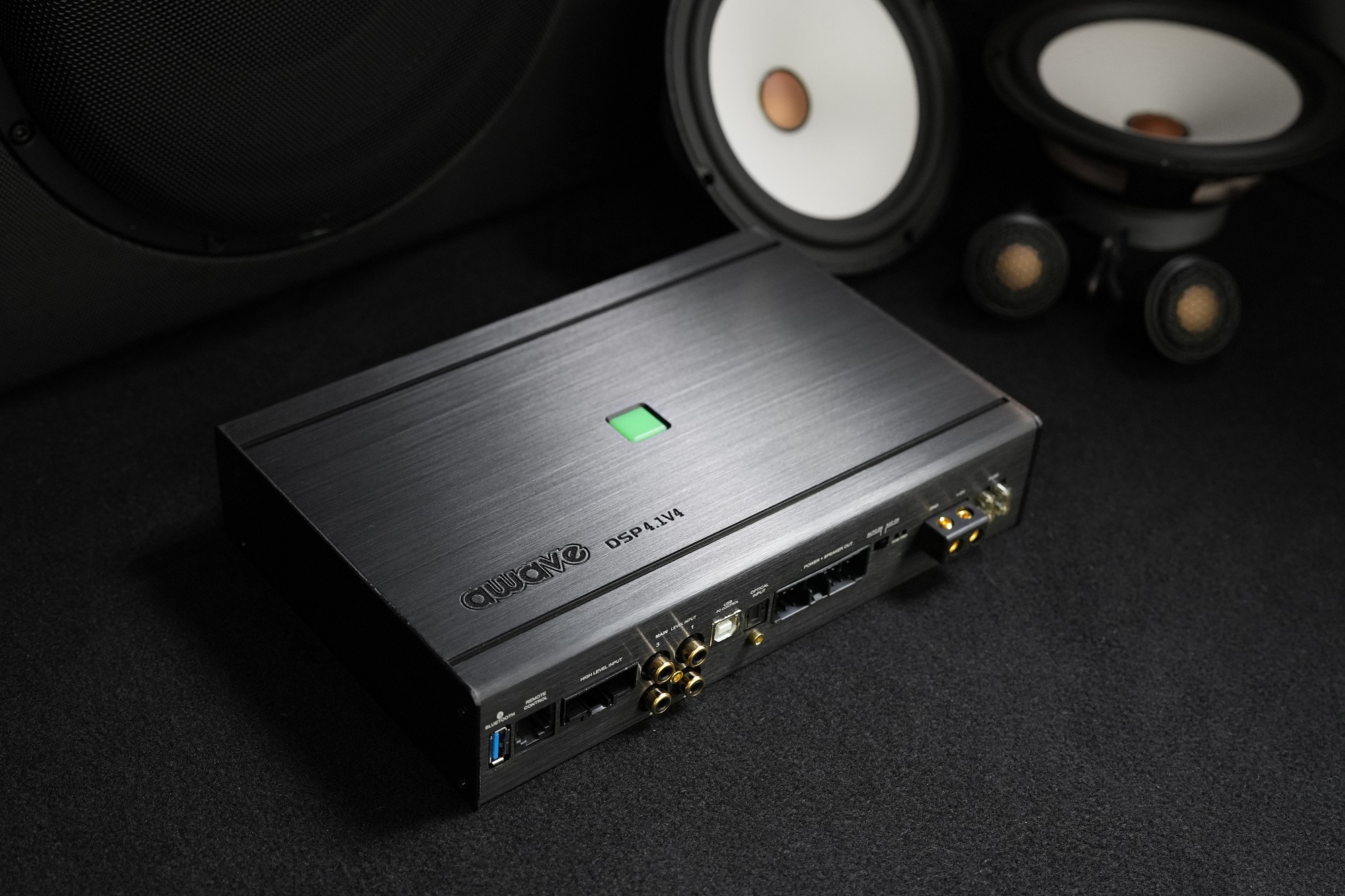

Zosilňovače s integrovaným DSP procesorom sa pohybujú obvykle vo vyšších cenových kategóriách a preto sme radi, že na účely podobných inštalácií máme k dispozícii aj zosilňovač, ako je tento. Značka Awave patrí do portfólia tradičného talianskeho výrobcu Steg a ponúka cenovo dostupné riešenie pre inštalácie s využitím DSP. Zosilňovač v danej cene vyložene prekvapuje svojim zvukom, kvalitným spracovaním a intuitívnym softwarom spoločnosti Steg. Päť kanálov je navyše optimálnou konfiguráciou pre reproduktorový systém v aktívnom režime a subwoofer.

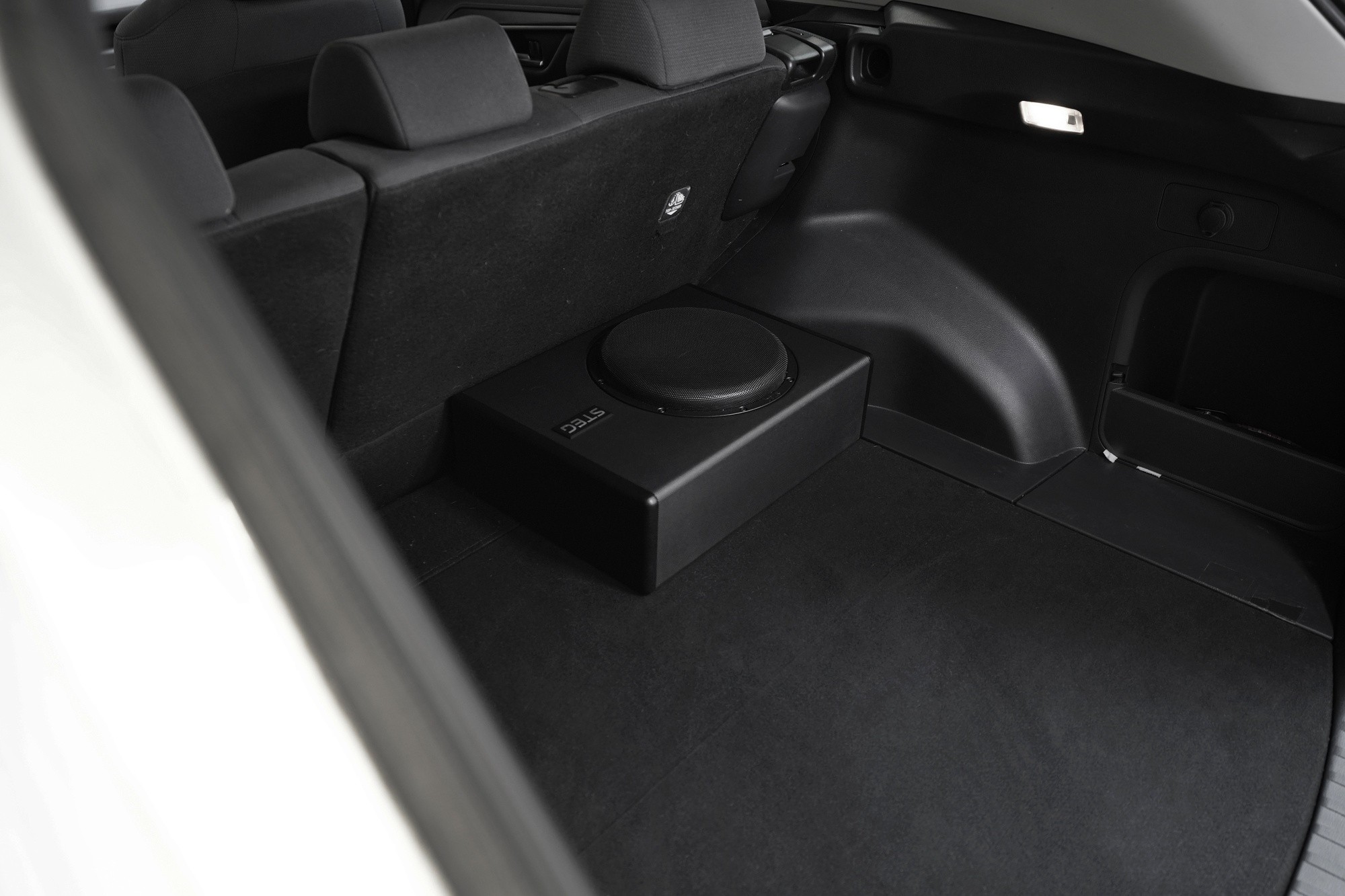

A práve subwoofer tvorí neoddeliteľnú súčasť tohto ozvučenia. Steg je vždy zárukou kvality a tento kompaktný subwoofer v uzavretej ozvučnici to iba potvrdzuje. Kvalitné podanie nízkych kmitočtov aj optimálny výkon sa skvele hodí pre túto inštaláciu. Rozmery subwoofera prakticky neobmedzujú priestor v batožinovom priestore a v prípade potreby je možné naň aj položiť náklad, prípadne ho ľahko vybrať.

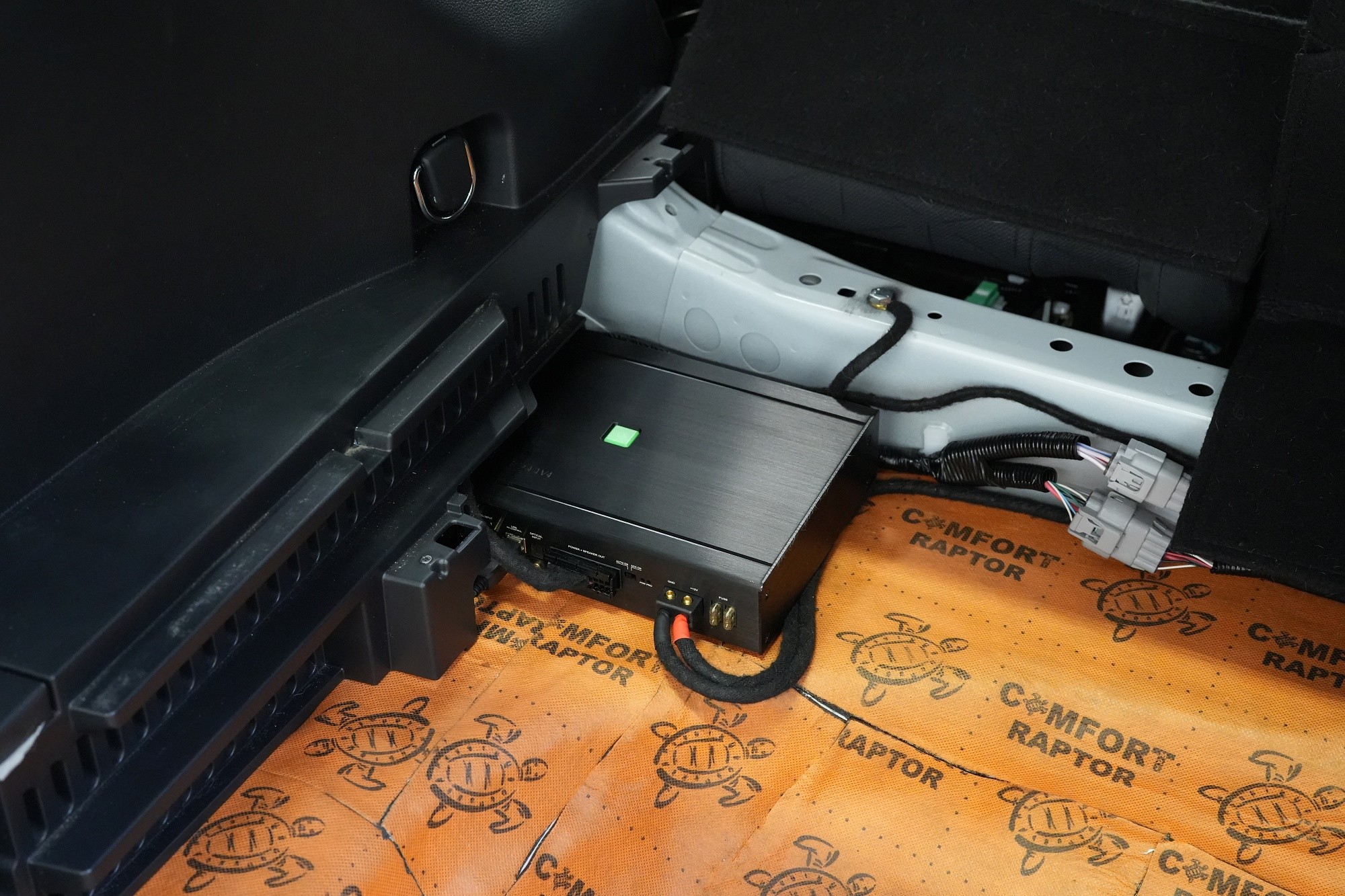

Zosilňovač Awave sa taktiež chváli veľmi kompaktnými rozmermi a preto ho pohodlne inštalujeme na dno batožinového priestoru, kde bude ukrytý. Digitálna trieda s vysokou účinnosťou a minimálnym zahrievaním umožňuje inštaláciu aj do týchto stiesnených priestorov. Vozidlo sme tiež kompletne odhlučnili, čo môžete vidieť na dne kufra.

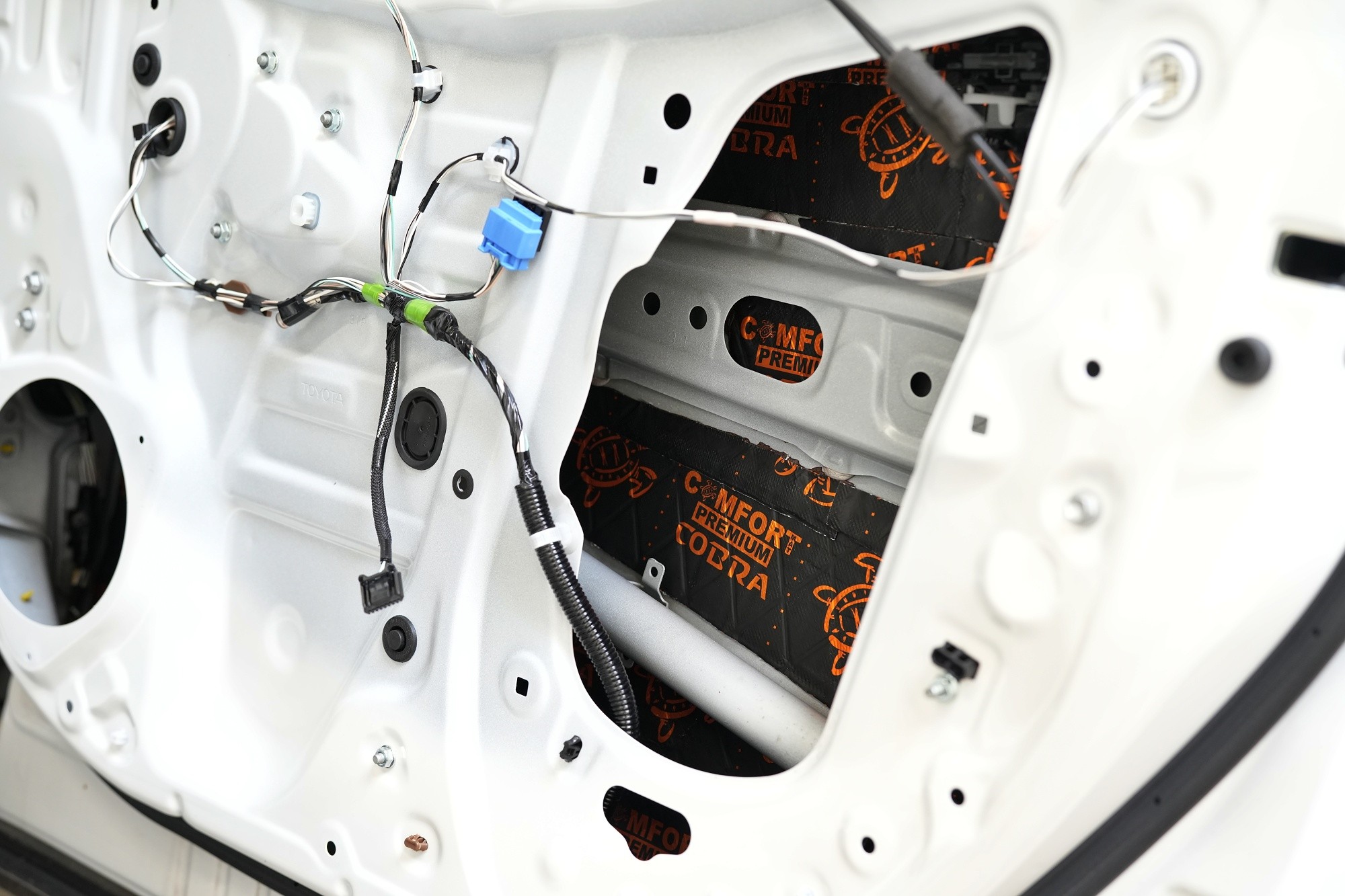

Dvere sme pred inštaláciou reproduktorov dôkladne odhlučnili celkom v 5 vrstvách. Najprv aplikujeme antivibračný materiál na vonkajší plech dverí, konkrétne Comfortmat Cobra s hrúbkou 2,3 ​​mm. Ten s prehľadom zlikviduje vibrácie, zamedzí prenikaniu nízkofrekvenčného hluku a spevní veľmi tenký plech dverí. Aj napriek vyššej hrúbke materiál disponuje veľmi nízkou hmotnosťou, je samozrejme vodeodolný a má okrem iného antikorózne vlastnosti.

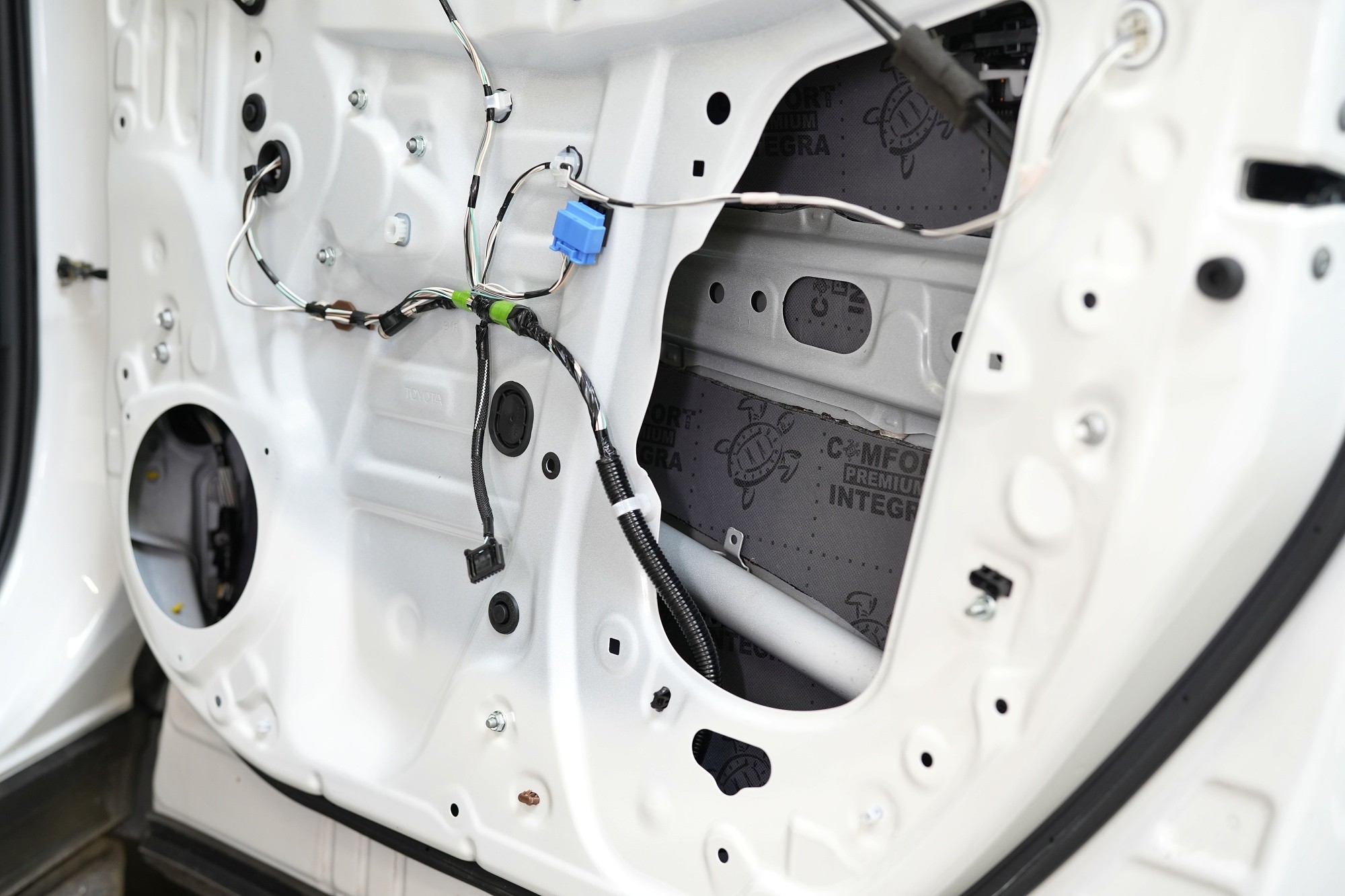

Druhú vrstvu tvorí zvukovoizolačný materiál Comfortmat Integra. Ten bol vytvorený najmä na odhlučnenie dverí a je teda absolútne vodeodolný, nehnije, nerozkladá sa a ani vo vlhkom prostredí sa nikdy neodlepí. Vďaka svojej protihlukovej membráne je materiál schopný zvukovej izolácie až 28 dB, napriek tomu si udržuje nízku hmotnosť, ktorá je pri odhlučnení dverí dôležitá.

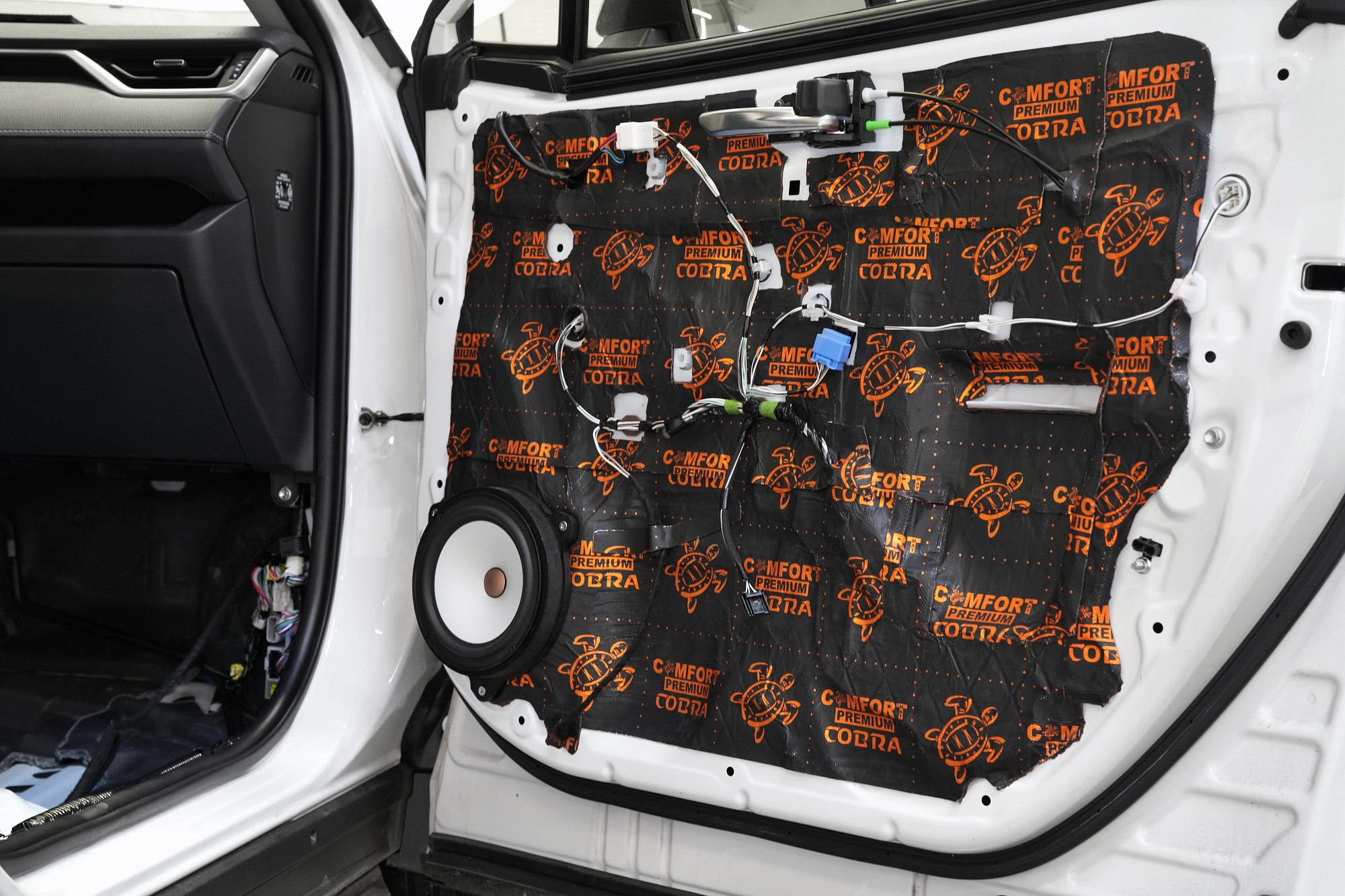

Následne aplikujeme ultraľahký antivibračný materiál Comfortmat Cobra. Táto vrstva slúži na zamedzenie vibrácií a rezonancií vnútorného plechu dverí a pri väčšine vozidiel aj na vytvorenie uzavretej ozvučnice pre reproduktory, čo má za následok zlepšenie ozvučenia. Najmä basová zložka stredobasového reproduktora prizná podstatné zlepšenie.

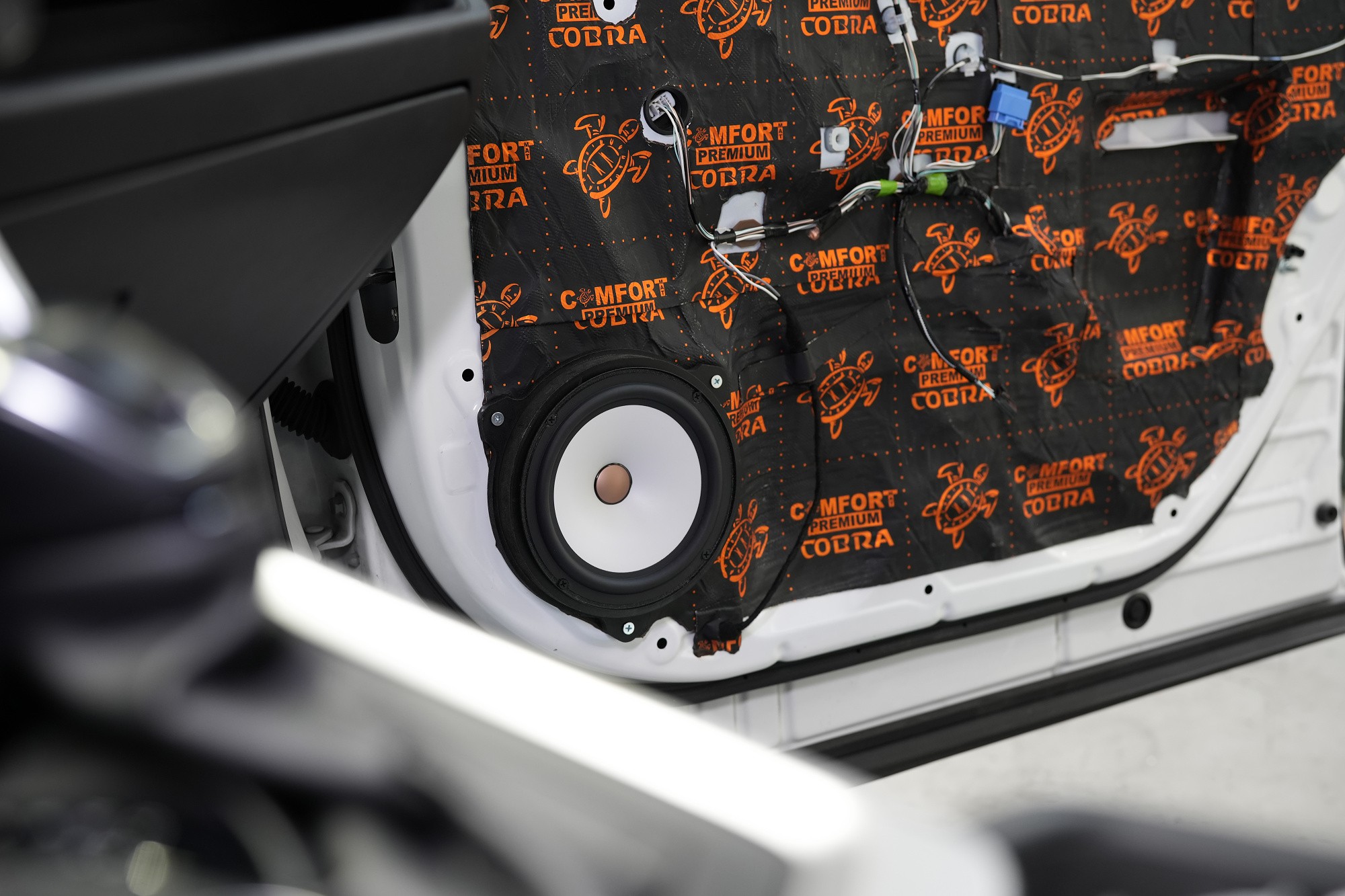

Niečo prezradíme aj o stredobasových reproduktoroch Audible Physics. Membrána na prvý pohľad zaujme svojou bielou povrchovou úpravou a zliatinovým vrchlíkom v medennej farbe. Zaujímavé je však aj zloženie membrány z materiálu MSP (Magnesium Silicate Polymer), ktorý bol vyvinutý a vyrobený v USA. Tento pokročilý materiál je známy svojou vynikajúcou tuhosťou, veľmi nízkou hmotnosťou a minimálnymi vibráciami, čo umožňuje presnú a prirodzenú reprodukciu zvuku. Medzi ďalšie prednosti patria prakticky nulové vibrácie vznikajúce pohybom membrány, k čomu prispieva aj odolný gumový záves zaisťujúci optimálne tlmenie a priečnu stabilitu.

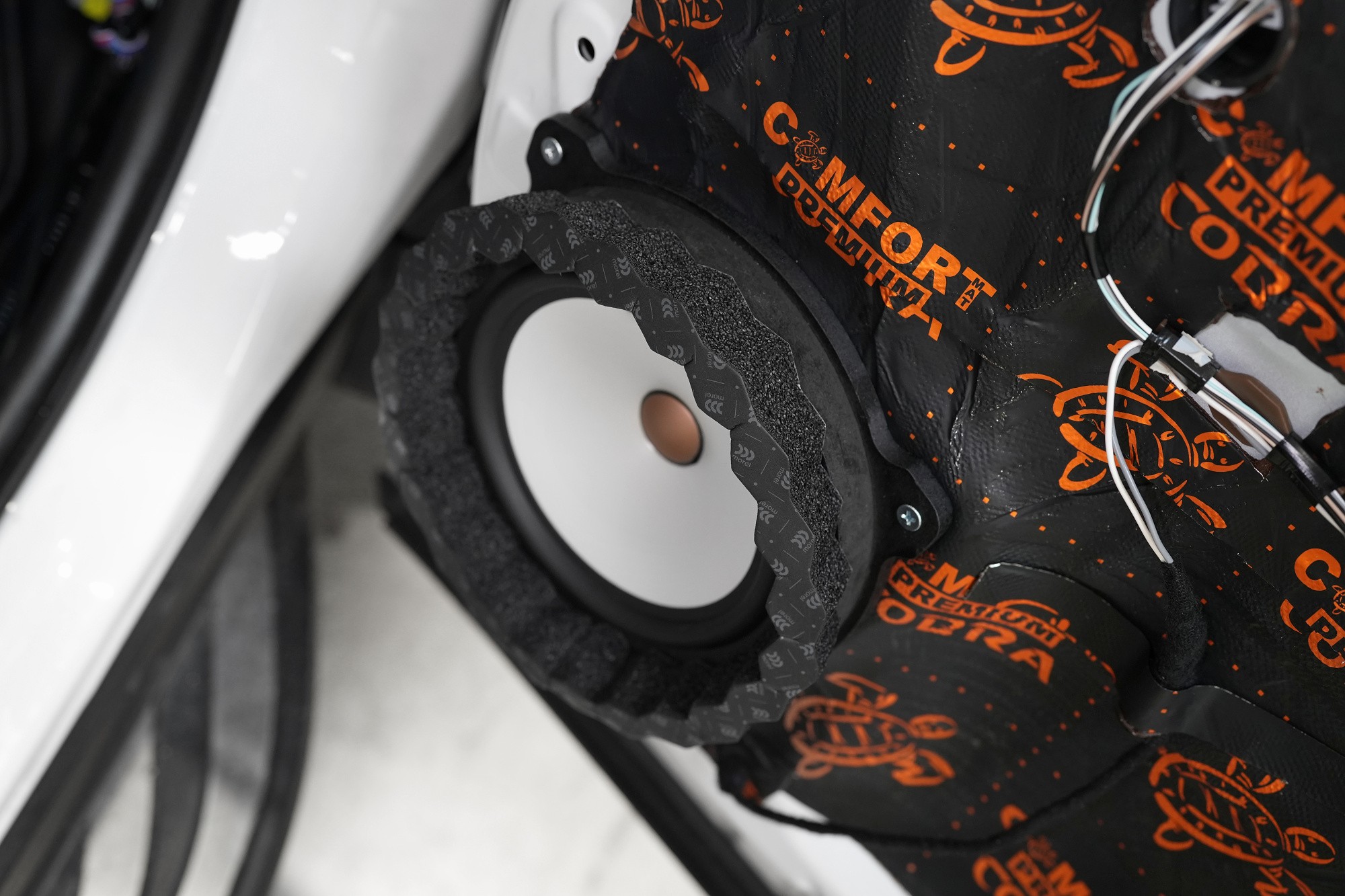

Pri všetkých našich inštaláciách aplikujeme okolo stredobasového reproduktora vodotesné prúžky z peny s uzavretými bunkami, ktoré tesnia k plastovej výplni dverí a sústreďujú všetku zvukovú energiu do interiéru vozidla, namiesto toho, aby sa odrážala vo vnútri výplne dverí. To vedie k znateľnému zlepšeniu zvuku stredobasu.

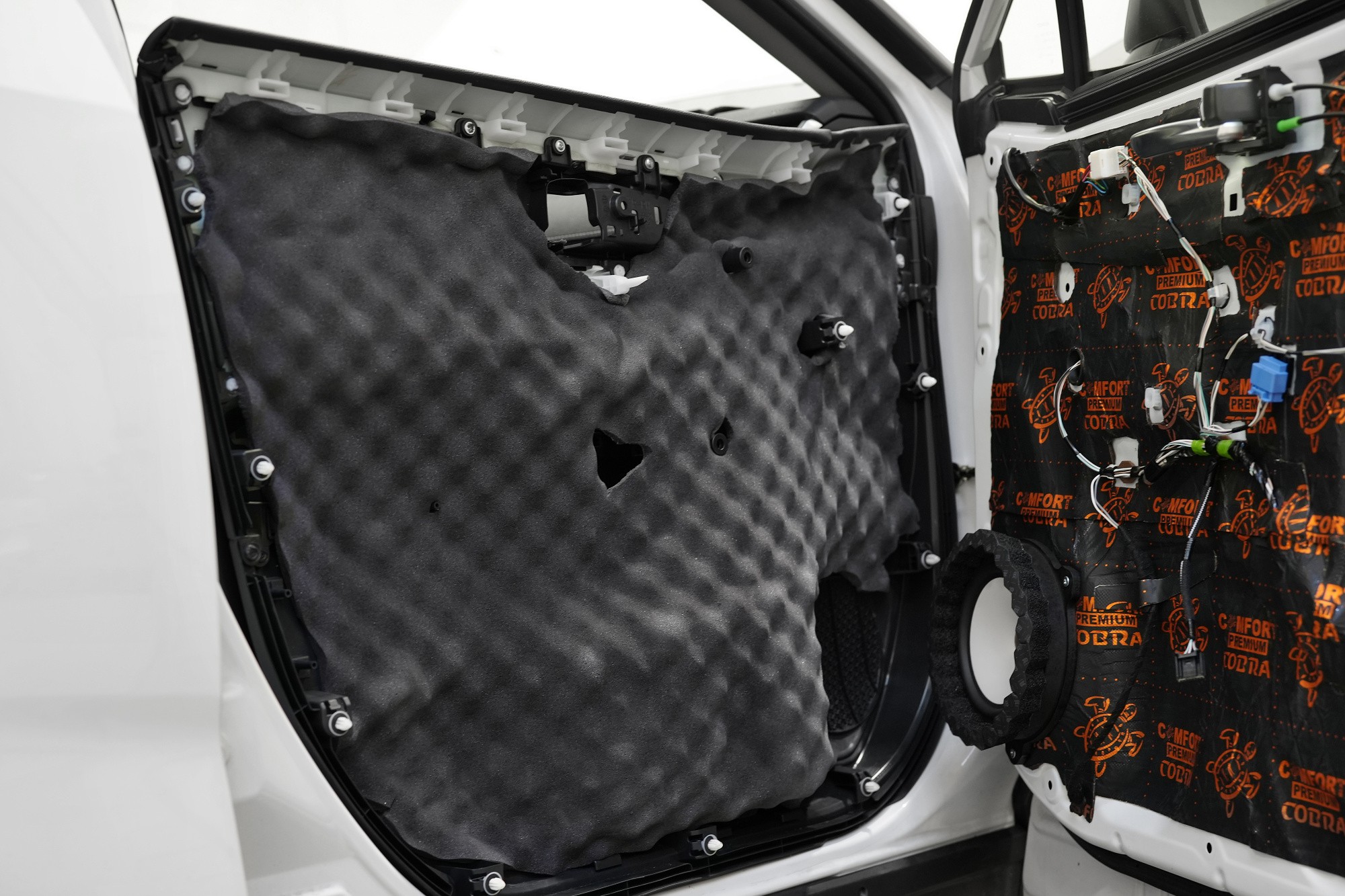

Finálne nalepíme na plastové obloženie dverí Comfortmat Soft Wave 15 s hrúbkou 15 mm, ešte predtým sme však plast spevnili opäť materiálom Comfortmat Cobra. Soft Wave je flexibilná pena s tvarovou pamäťou a lepí sa na plastové čalúnenie dverí z dôvodu zamedzenia škrípania a vŕzgania nielen plastov, ale aj drôtov a ďalších komponentov vo vnútri dverí a dodatočne aj zníži hluk tejto oblasti.

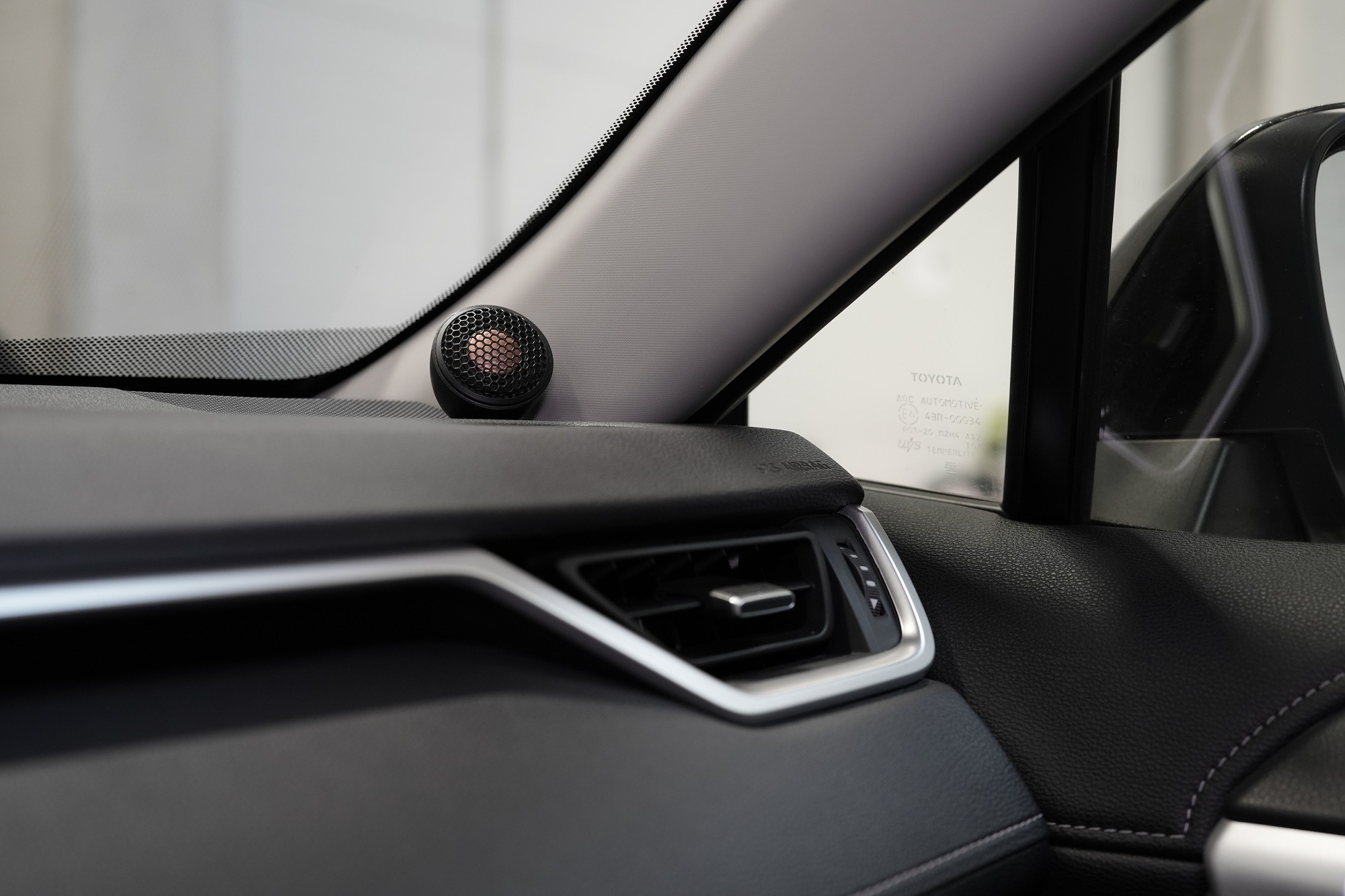

Výškové reproduktory sú jedným z hlavných poznávacích znamení reproduktorov Audible Physics. Ich zvuk je vďaka patentovanému materiálu Matrix Alloy Dome zo zliatiny horčíka a hliníka len ťažko napodobiteľný. Toto jedinečné spojenie kovov ponúka niekoľko výhod na čele s výnimočnými vysokofrekvenčnými detailmi, analyticky presným zvukom a extrémne hlbokou zvukovou scénou. Táto zliatinová kalota zaujme aj pozoruhodnou linearitou krivky frekvenčnej odozvy aj takmer dokonalou neutralitou. So súhlasom klienta sme výškové reproduktory priznali na palubnej doske, čo zaistí prakticky perfektný zvuk týchto výškových reproduktorov.

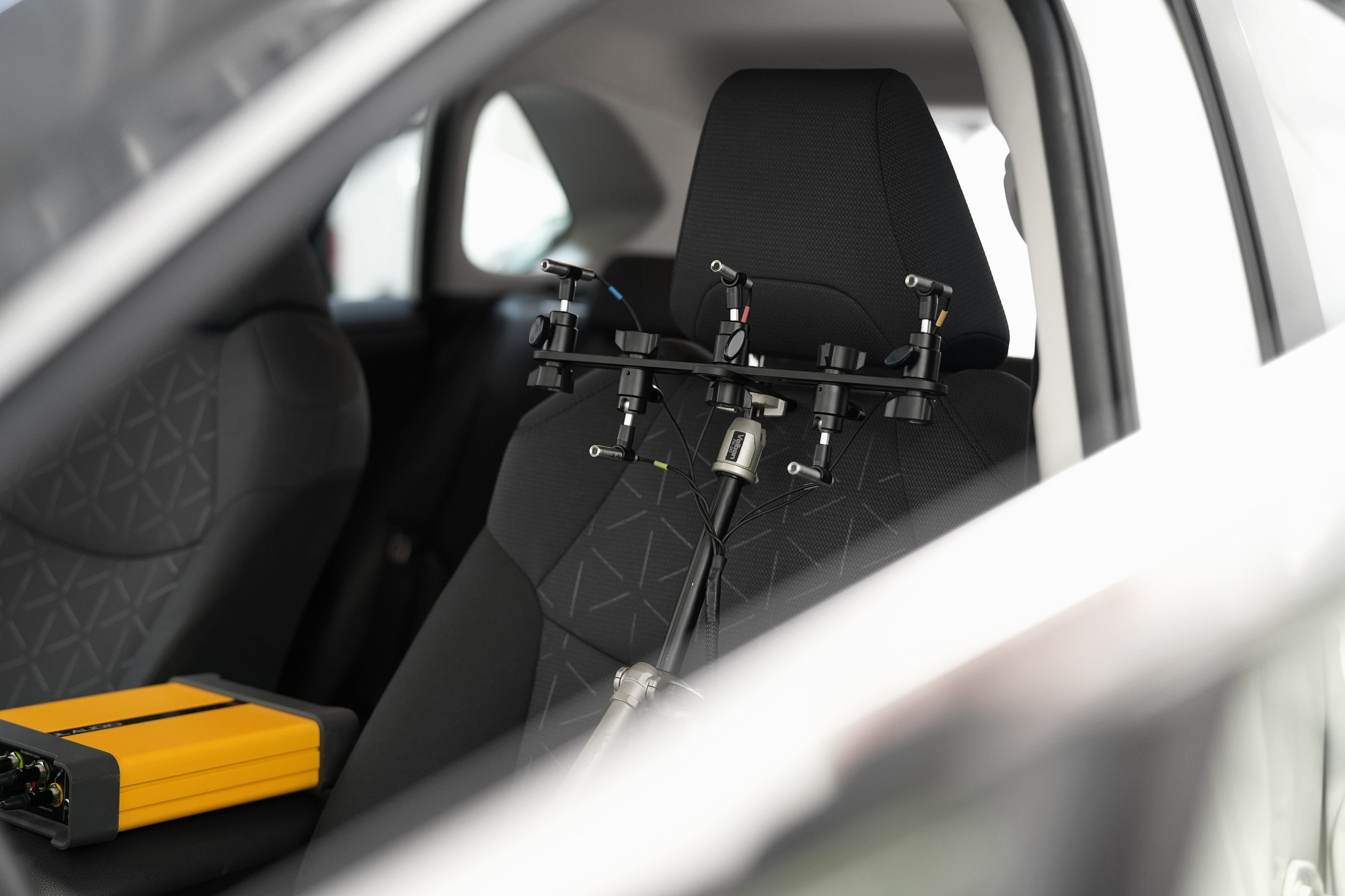

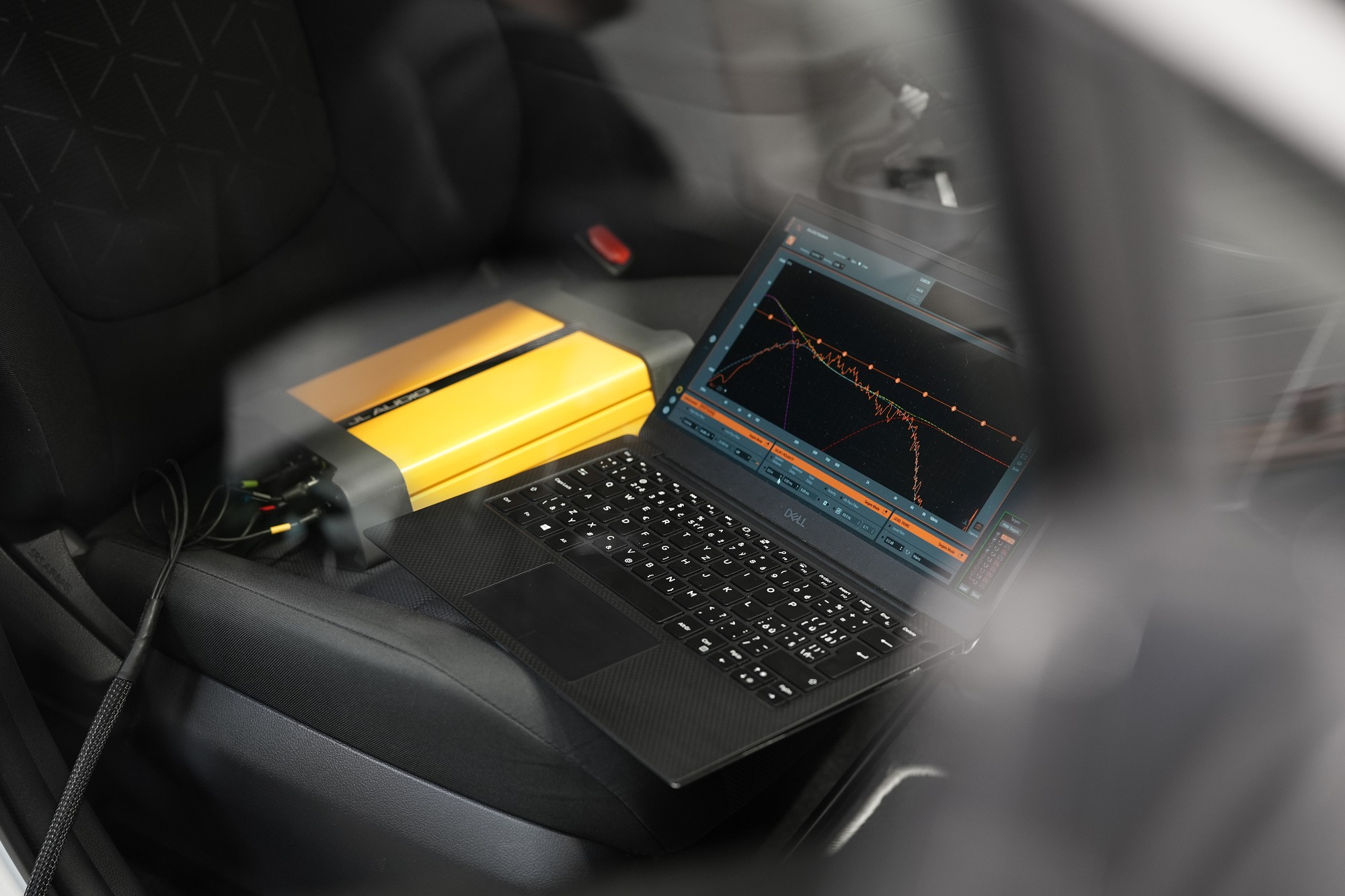

Nastáva čas na dôkladné meranie zvuku, ktoré vykonávame pomocou profesionálneho meracieho systému JL Audio Max-Kit. Vďaka prepracovanému systému s piatimi kalibrovanými mikrofónmi umožní JL Audio Max-Kit s maximálnou presnosťou zmerať frekvenčnú odozvu a fázu reproduktorov, oneskorenie signálu aj továrensky nastavený zvuk. Práve správne nastavenie oneskorenia signálu (časových korekcií) patrí k najdôležitejším parametrom ozvučenia vozidla.

Na tejto fotografii môžete vidieť priebeh merania frekvenčnej odozvy jedného z reproduktorov. Po každom jednotlivom meraní, ktorých býva dokopy aj niekoľko desiatok, sa upraví v programe DSP procesora EQ krivka meraného reproduktora. Tento postup sa opakuje tak dlho, kým sa nepodarí získať lineárnu odozvu reproduktorov, čo umožní ich prirodzený prejav. Meranie aj nastavenie všetkých reproduktorov je časovo náročný úkon, ale zároveň ide o jedinú cestu k skutočne kvalitnému a vernému zvuku.

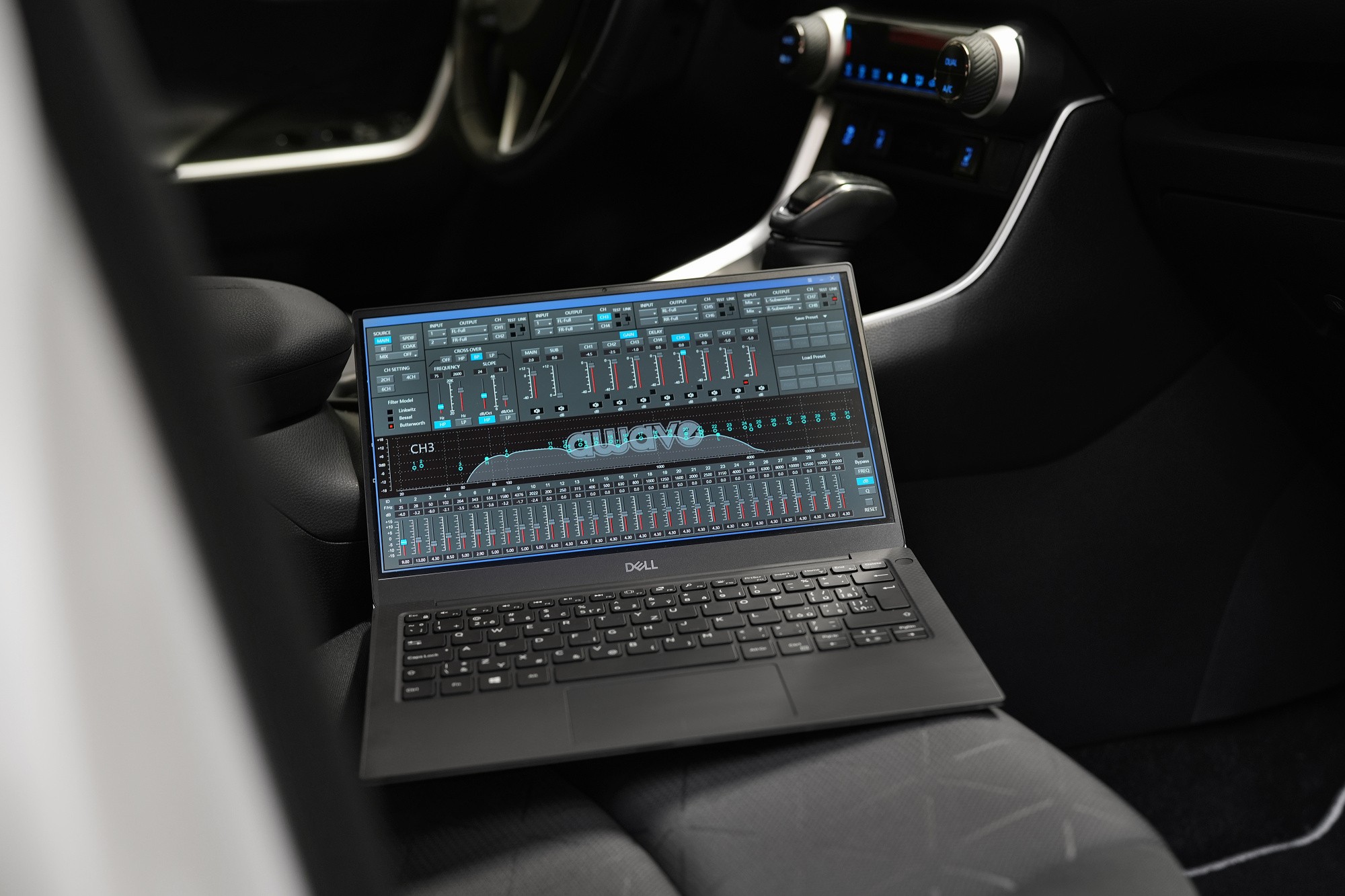

Po každom meraní nastavíme pre konkrétny reproduktor priestorovú korekciu ekvalizéra v programe DSP procesora. Na fotografii môžete vidieť výslednú ekvalizačnú krivku ľavých stredobasových reproduktorov, pravé reproduktory a oba výškové reproduktory sú samozrejme nastavené úplne odlišne. Na DSP procesore nastavíme aj časové korekcie, pásmové priepusty, úrovne, typy filtra a ďalšie dôležité funkcie. To nám umožní, aby v skladbe vynikol každý detail, ktorý interpret zanechal na nahrávke a hudobná scéna sa z dverí presunula priamo pred vás.
