Zosilňovač s DSP Match UP 10DSP ANALOG
Viac o produkte
- Využite našu poradňu
- Tovar nám môžete vrátiť do 14 dní
- Vyskúšajte si produkt u nás na predajne

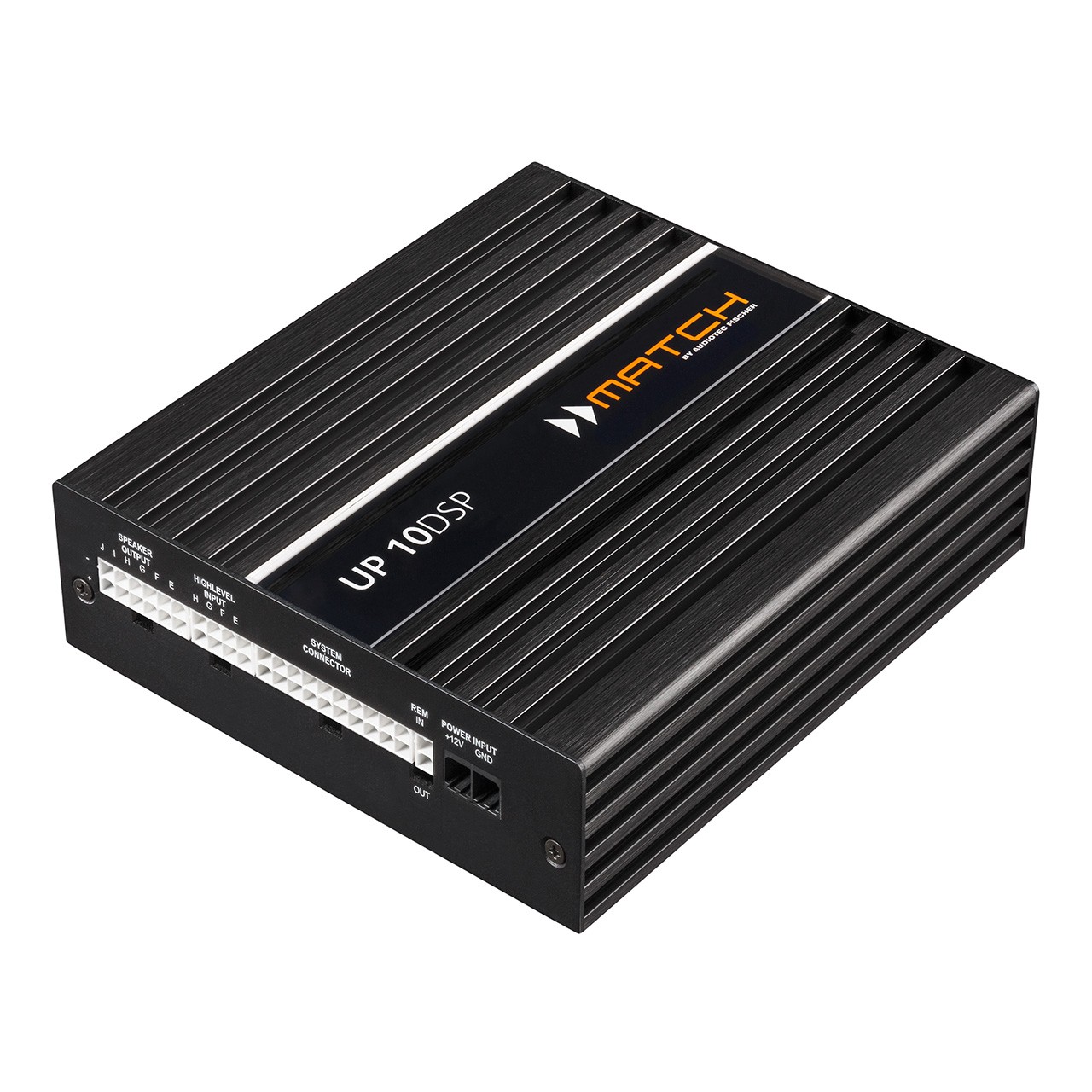

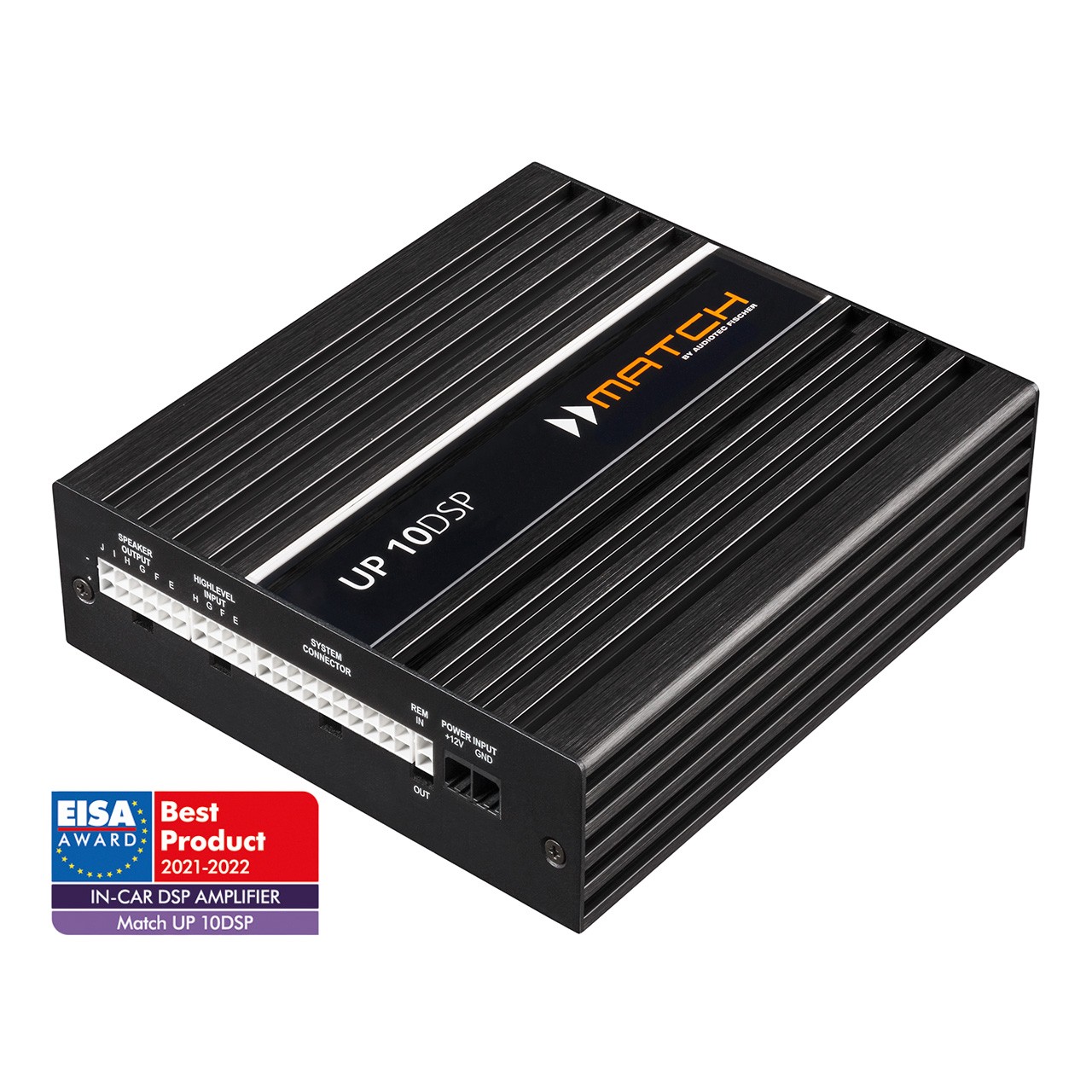

Zosilňovač s DSP Match UP 10DSP ANALOG
UP 10DSP je najvýkonnejší MATCH zosilňovač s integrovaným DSP. Obsahuje nové obvody ADEP.3, ktoré zaisťujú plnú kompatibilitu s najnovšími modelmi áut. Ponúka celkom desať kanálov zosilňovača a ďalšie výstupy predzosilňovača, ktorý umožňuje v kombinácii s integrovaným 11kanálovým DSP dokonale riadiť individuálne a zložité audio systémy. Dva z výstupných kanálov dodávajú 160 W RMS do 2 ohmov - dosť na to, aby poháňali aj veľké subwoofery. Napriek koncentrovanému výkonu 8 x 65 pri 4 ohmoch a 2 x 90/160 wattov pri 4/2 ohmoch na sub-out a obrovskému rozsahu funkcií prichádza UP 10DSP v extrémne kompaktnom dizajne, takže môže byť nainštalovaný aj v stiesnených priestoroch. Brutálna sila ale nie je nič bez „inteligentného ovládania“ - preto UP 10DSP obsahuje špičkový výkonný 64bitový DSP najnovšej generácie, ktorý umožňuje realizovať úplne nové revolučné a proprietárne zvukové funkcie, ako je „Augmented Bass Processing“, „StageXpander“ alebo funkcia „RealCenter“. Pre optimálne prispôsobenie existujúcim viackanálovým zvukovým systémom je UP 10DSP vybavený najmenej 8 vstupmi vysokej úrovne (z ktorých dva je možné načítať až 32 V), optickým digitálnym vstupom, slotom pre rozširujúcu kartu MATCH, 10 výstupov zosilňovača a celkom 11 spracovaných kanálov DSP. Bezpečnú prevádzku navyše zaisťujú inteligentné technológie, ako je proprietárny obvod ADEP.3 a 32bitová platforma ACO. Jednoducho si užívajte hudbu zo svojho smartfónu v nebývalej kvalite. UP 10DSP umožňuje pridať pomocou slotu MATCH Extension Card (MEC) niekoľko prídavných vstupných a výstupných rozhraní, ako je napríklad naše Bluetooth® Audio Streaming modul alebo USB zvukovú kartu High Resolution Audio. Vďaka nášmu profesionálnemu a užívateľsky prívetivému softvéru DSP PC-Tool V4 je konfigurácia a nastavenie UP 10DSP celkom jednoduché a intuitívne.
Maximálny kontakt
Pre optimálne prispôsobenie existujúcim viackanálovým zvukovým systémom je UP 10DSP vybavený najmenej 8 vysokoúrovňovými vstupmi (z ktorých dva môžu byť vystavené vysokému zaťaženiu až 32 V), optickým digitálnym vstupom, rozšírením MATCH slot pre kartu, 10 výstupov zosilňovača a celkom 11 spracovaných DSP kanálov. Bezpečnú prevádzku navyše zaisťujú inteligentné technológie, ako je proprietárny obvod ADEP.3 a 32bitová platforma ACO.
Spracovanie virtuálnych kanálov - tak dnes funguje smerovanie signálu
Adaptácia na moderné továrenské zvukové systémy robí čoraz zložitejšie smerovanie signálu v zosilňovači nevyhnutným, kvôli rastúcemu počtu signálových vstupov. Konvenčné koncepty smerovania rýchlo dosiahnu svoje limity, zvlášť keď je niekoľko vstupných signálov zmiešaných dohromady a potom znovu rozdelených do viaccestných systémov. Nový, viacstupňový „Virtual Channel Processing“ spoločnosti Audiotec Fischer umožňuje v spojení s uznávaným užívateľsky prívetivým softvérom DSP PC-Tool ľahko mapovať aj veľmi zložité konfigurácie systému a voľne priraďovať proprietárne zvukové funkcie FX, ako je „RealCenter“ alebo „Dynamic Bass Enhancement“. Vďaka enormnému počtu kanálov v spojení s voliteľným modulom MEC ANALOG IN je UP 10DSP tiež ukážkovým príkladom pre aplikácie, v ktorých má zmysel smerovanie 1:1 (IOR).
Rýchlosť je všetko - vďaka ACO
Taký enormný počet kanálov vyžaduje ultrarýchly hardvér – vlastná 32bitová ACO platforma Audiotec Fischer sa stará o všetky riadiace úlohy a zaisťuje vysokú rýchlosť, najmä pre dátovú komunikáciu s naším DSP PC nástrojovým softvérom, ale aj pre bleskovo rýchle prepínanie medzi až desiatimi možnými nastaveniami zvuku. Fantastické zvukové efekty spojené s platformou ACO, ako je Augmented Bass Processing, StageXpander alebo RealCenter, sú s UP 10DSP rovnako prirodzené ako 8kanálový vstupný EQ s analyzátorom vstupného signálu (ISA) pre jednoduchú analýzu a kompenzáciu vstupných signálov z OE rádií.
Power Pack v kompaktnom formáte
Napriek koncentrovanému výkonu 8 x 65 pri 4 ohmoch a 2 x 90/160 wattov pri 4/2 ohmoch na výstupe subwoofera a obrovskému rozsahu funkcií prichádza UP 10DSP v extrémne kompaktnom dizajne, takže ho možno nainštalovať aj v stiesnených priestoroch.
Technológia triedy GD
Jedinečný koncept triedy GD spoločnosti Audiotec Fischer kombinuje výhody technológie triedy G s princípom zosilňovača triedy D. Výsledkom je neobvykle vysoký stupeň účinnosti, ktorý opäť prekonáva konvenčné zosilňovače triedy D. Výhody konceptu Class GD sa prejavujú pri nízkych a stredných úrovniach modulácie v tom, že vnútorné napájacie napätie výkonových stupňov sa mení v stupňoch v závislosti na amplitúde vstupného signálu. To drasticky znižuje priemernú stratu výkonu generovanú zosilňovačom.
ACO - pokročilý 32bitový koprocesor
Zosilňovač MATCH UP10DSP využíva obzvlášť výkonný 32bitový koprocesor najnovšej generácie pre všetky interné aj externé riadiace a komunikačné úlohy. Oproti skôr používanému 8bitovému procesoru to prináša výrazné rýchlostné výhody, nielen pri prepínaní medzi rôznymi zvukovými nastaveniami, ale predovšetkým v dátovej komunikácii s naším DSP PC nástrojovým softvérom. Ďalšou veľkou výhodou je integrovaný natívny zavádzač CoProcessor. Ten umožňuje softvérové upgrady všetkých komponentov DSP, napríklad aby bolo možné prispôsobiť mikrokontrolérom riadený obvod ADEP.3 zmenám v diagnostických systémoch továrenských rádií v budúcnosti alebo rozšíriť zariadenie o ďalšie rozhranie. Navyše vďaka novej flash pamäti ponúka ACO miesto pre 10 zvukových nastavení namiesto obvyklých dvoch.
Inteligentný vysokoúrovňový vstup ADEP.3
Moderné, továrensky inštalované autorádiá sú stále inteligentnejšie, pokiaľ ide o diagnostiku pripojených reproduktorov. Najmä najnovšia generácia je vybavená doplnkovými monitorovacími funkciami, takže pri pripojení prídavného zosilňovača môže dôjsť k chybovým hláseniam alebo dokonca poruchám. Nový obvod ADEP.3 (Advanced Diagnostics Error Protection Generation 3) týmto problémom predchádza bez toho, aby zbytočne zaťažoval výstupy reproduktorov rádia vo vysokých úrovniach.
Schopnosť Start-Stop
Napájací zdroj v zosilňovači UP10DSP zaisťuje vnútorné napájanie aj v prípade krátkodobých poklesov až do 6 voltov. Tým je zaistené, že zosilňovač zostane plne funkčný aj pri naštartovaní motora. Pokiaľ napätie na doske klesne pod 10,5 voltu na dobu dlhšiu ako 5 sekúnd, zosilňovač prejde do „Protect Mode“ (stavová LED svieti nepretržite červeno), aby sa zabránilo ďalšiemu vybíjaniu batérie.
Automatická detekcia digitálneho signálu
UP10DSP umožňuje signálom riadené prepínanie medzi analógovým a digitálnym vstupom. Akonáhle je na optickom vstupe detekovaný audio signál, zosilňovač sa prepne na tento vstup. Túto funkciu je možné aktivovať v softvéri DSP PC-Tool alebo alternatívne je možné zvoliť ručné ovládanie pomocou voliteľne dostupného diaľkového ovládania.
Režim úspory energie
Režim úspory energie umožňuje výrazne znížiť spotrebu energie UP10DSP (a akýchkoľvek ďalších pripojených zosilňovačov), pokiaľ nie je na vstupe žiadny signál dlhšie ako 60 sekúnd. Akonáhle je aktívny „Power Save Mode“, vnútorné zosilňovacie stupne UP10DSP a vzdialený výstup sa vypnú, čím sa výrazne zníži spotreba energie. Zosilňovač sa vráti do normálnej prevádzky do 2 sekúnd, akonáhle je na jeho vstupe hudobný signál. Oneskorenie vypnutia je možné meniť alebo úplne deaktivovať pomocou softvéru DSP PC-Tool.
RealCenter
Funkcia „RealCenter“ je vlastný algoritmus spoločnosti Audiotec Fischer, ktorý zdôrazňuje monofónne informácie ľavého a pravého predného kanála a vytvára jedinečný stredový signál. Na rozdiel od obvyklej metódy, v ktorej sa sčítajú iba kanály, je tu tiež dynamické riadenie centrálneho signálu prostredníctvom stereofónneho informačného obsahu ľavého a pravého kanálu. To znamená, že stredný kanál nereprodukuje signál, ak audio signál poskytuje iba ľavý kanál alebo iba pravý kanál. S obvyklými algoritmami by bol stredový kanál v tomto prípade iba o 6 dB tichší. „RealCenter“ od Audiotec Fischer tak umožňuje jedinečný, široký záber javiska – a to je ideálne pre vodičov aj spolujazdcov! Nevýhody konvenčného stredového kanála, ako je rušivé, úzke priestorové zobrazenie zvuku, sú konečne minulosťou.
Rozšírené spracovanie basov
Vlastný „Augmented Bass Processing“ spoločnosti Audiotec Fischer, pozostávajúci z dvoch revolučných zvukových funkcií: „Dynamic Bass Enhancement“ a „SubXpander“. Tie sú špeciálne navrhnuté tak, aby dramaticky zlepšili odozvu basov zo subwooferov. „Dynamic Bass Enhancement“ kombinuje dômyselným spôsobom maximálne hlboké basy a vysoký maximálny akustický tlak – bez ohľadu na typ hudby, ktorú počúvate, alebo nastavenie zvuku v rádiu. V závislosti od vstupného signálu „Dynamic Bass Enhancement“ na jednej strane zosilní spodný frekvenčný rozsah a na druhej strane mení medznú frekvenciu subsonického filtra. Výsledkom je výrazne výkonnejšia, hlbšia reprodukcia basov pri nízkych a stredných hlasitostiach bez rizika mechanického alebo elektrického preťaženia subwoofera pri vysokých hlasitostiach. Je jednoducho fascinujúce, aký druh basového výkonu je zrazu možný. Ak chcete, aby bol rozsah basov o niečo hlbší a „čiernejší“, môžete aktivovať aj „SubXpander“. Tu sa k základným tónom vo frekvenčnom rozsahu medzi 50 a 100 Hz pridávajú ďalšie subharmonické tóny.
StageXpander
V závislosti od usporiadania reproduktorov vo vozidle je možné na predných sedadlách vytvoriť viac či menej široký stereo stage. Pokiaľ je inštalovaný aj stredový reproduktor, niekedy to navyše obmedzuje priestorovú reprodukciu hudby. Tu prichádza na svoje miesto nový Audiotec Fischer „StageXpander“ – zvuková funkcia, ktorá akoby odstraňuje akustické hranice a umožňuje tak výrazne širší stereo základ bez toho, aby negatívne ovplyvnila presnosť v lokalizácii hlasov alebo nástrojov. Účinok je možné upraviť podľa osobného vkusu v štyroch stupňoch.
ClarityXpander
Chceli by ste viac transparentnosti a podstaty vo vysokofrekvenčnej reprodukcii? Audiotec Fischer k tomu teraz ponúka presne ten správny nástroj s „ClarityXpander“. Pri správnom dávkovaní (a teda voliteľné v troch stupňoch) dodáva podtónom ďalšie vyžarovanie, obzvlášť užitočné, pokiaľ pôvodné reproduktory postrádajú potrebný lesk vo vysokofrekvenčnom rozsahu. Extra výškový kop nie je k dispozícii iba pre dva predné kanály, ale aj samostatne nastaviteľný pre stredový kanál. A pretože obzvlášť u posledne menovaného je to v spojení s hudobným materiálom bohatým na alikvoty až príliš, unavuje ucho, možno tu dokonca aktivovať automatické dynamické ovládanie doplnkovej alikvótnej zložky.
Kľúčové vlastnosti
- Vysoko účinný 10kanálový zosilňovač s 1kanálovým linkovým výstupom a 11kanálovým DSP.
- Ideálna pre upgrade viackanálových továrenských zvukových systémov.
- Voliteľné káblové zväzky pre ľahkú integráciu do existujúcich viackanálových továrenských zvukových systémov.
- Extrémne výkonný 64bitový "Fixed Point" audio DSP.
- ACO - Pokročilá 32bitová platforma koprocesora pre funkcie systému a DSP.
- ISA (Input Signal Analyzer) a InputEQ pre jednoduchú analýzu a kompenzáciu vstupných signálov.
- Zvukové efekty SFX - Augmented Bass Processing, StageXpander, RealCenter & Co.
- Vysoko výkonný 8kanálový vysokoúrovňový vstup s obvodom ADEP.3 - dva z nich majú vstupy s citlivosťou vstupu až 32V RMS.
- Možnosť smerovania 1 na 1 kanál (IOR) v spojení s voliteľným modulom MEC ANA-LOG IN - rovnaký počet vysokoúrovňových vstupov a kanálov zosilňovača.
- Virtual Channel Processing (VCP) umožňuje ešte flexibilnejšiu konfiguráciu vysoko komplexných zvukových systémov.
- Slot MEC pre rozšírenie systému, ako je streamovanie zvuku Bluetooth®, streamovanie zvuku vo vysokom rozlíšení cez USB atď.
- Optický SPDIF vstup so vzorkovacou frekvenciou medzi 12 a 96 kHz.
- Mono cinch výstup na pripojenie ďalších zosilňovačov, napr. zosilňovače pre subwoofer.
- SCP (Smart Control Port) pre voliteľné príslušenstvo, ako je WIFI CONTROL, DIRECTOR, CONDUCTOR & Co.
- Automatický diaľkový spínač.
- Schopnosť Start-Stop až do napájacieho napätia 6 voltov.
- Extrémne kompaktné rozmery a nízky vývin tepla vďaka veľmi vysokej účinnosti.
- Vrátane MEC ANALOG IN modulu.
| Katalógové číslo | UP 10DSP ANALOG |
| Značka | Match |
| Odkazy | Oficiálna webová prezentácia |
| Počet kanálov zosilňovačaZosilňovače sa rozdeľujú na: - Monobloky - 2-kanálové - 3kanálové - 4kanálové - 5kanálové - 6kanálové - Viac kanálové Každý kanál slúži na napájanie jedného reproduktora u koaxialneho typu, popr. jednej strany, keď sa jedná o komponentné reproduktory. Zosilňovače typu monoblok sa používajú hlavne na subwoofery. 2kanálové sú vhodné ako na subwoofery, tak napríklad na prednej pár reproduktorov v aute. 3kanálové sa používa na predné alebo zadné reproduktory + subwoofer. 4kanálové sa používajú na predné + zadné reproduktory alebo 1 pár reproduktorov + subwoofer. 6 alebo 5kanálové sa používajú na 2 páry reproduktorov + subwoofer, najčastejšie. Můstkování znamená zapojenie zosilňovače do mostíka, keď sa uplatňuje + pól z jedného kanála a - pól z druhého kanála. Vo väčšine prípadov to býva na zosilňovači znázornenej ako "Bridged". | 10 |
| Energetická trieda zosilňovačaZosilňovače sa rozdeľujú na dve základné triedy: analógové a digitálny . Analógové zosilňovače (A / B) majú vyššie nároky na spotrebu, ale majú zvyčajne prirodzenejší zvuk. Digitálne zosilňovače (D) majú výrazne nižšiu spotrebu a vyššiu účinnosť, ale zvuk nemusí byť tak verný ako u klasických analógových zosilňovačov. | GD digitálny |
| RMS výkon na 4 ΩRMS výkon pri zaťažení reproduktorov alebo subwoofera na 4 Ω. RMS výkon je stály výkon zosilňovača a je to jeden z najdôležitejších parametrov pri výbere zosilňovača. | 8 x 65 W |
| Frekvenčný rozsahSchopnosť zosilňovače reprodukovať signál od najnižšieho kmitočtu po najvyššie = verne reprodukovať zvuk v konkrétnom frekvenčnom pásme. Odborne: V oblasti kmitočtov od 40 až po 16 000 Hz sa vyskytuje prevažná väčšina základných i alikvotných (harmonických) tónov všetkých hudobných nástrojov. Nás zaujíma, aký je priebeh vyžiareného akustického tlaku v tomto rozsahu frekvencií pri napájaní reproduktorové sústavy konštantným príkonom. Tomuto priebehu hovoríme frekvenčná charakteristika, ktorá nám udáva úroveň vyžiareného akustického tlaku v decibeloch (dB) v závislosti od frekvencie. Najvýstižnejšie možno vyjadriť frekvenčnú charakteristiku reproduktora alebo reproduktorové sústavy grafom. Väčšinou ale je frekvenčná charakteristika udávaná uvedením maximálnej tolerancie akustického tlaku v danom frekvenčnom rozsahu, napr. 50 až 15 000 Hz - + 6 dB. Keďže je frekvenčná charakteristika reproduktorov aj sústav všeobecne značne nerovnomerná, neudávajú niektorí výrobcovia z preztižních dôvodov vo svojich kalalozích ani túto maximálnu toleranciu akustického tlaku v decibeloch. Takto ochudobnený údaj je bohužiaľ bezcenný. Čo je platné, že výrobca ponúka reproduktorovú sústavu s kmitočtovým rozsahom 30 až 20 000 Hz, ak sa obáva uviesť maximálne nerovnomernosť akustického tlaku v tomto rozsahu, pretože môže mať toleranciu napr. + - 20 dB. Nerovnomernost čiže zvlnenie frekvenčného priebehu u dobrých reproduktoprových sústav pre kvalitný prednes hudby nemá prekročiť v pásme 80 až 12 000 Hz + - 3 dB a v pásme 40 až 16 000 Hz + - 6 dB. Väčšia nerovnomernosť už ochudobňuje alebo zdôrazňuje určité tónové oblasti, čo môže spôsobiť počuteľné alebo aj rušivé skreslenie. Mení sa tiež podiel medzi základnými tónmi a vyššími harmonickými, tým sa mení farba zvuku a jednotlivé hudobné nástroje aj celý hudobný obraz znie neprirodzene. | 20 - 22000 Hz |
| Harmonické skreslenie (THD)Celkový podiel harmonického skreslenia udáva, nakoľko je vstupný signál v zosilňovačmi skreslený. Skreslenie sa prejavujú ako vrchnej vlny, obsiahnuté vo výstupnom signálu. Podiel pôvodne neprítomných častí signálu sa udáva v percentách, typické hodnoty sa pohybujú medzi 0,001% až 0,5%. Skreslenie sa meria v ich výkonovom pásme. Pokiaľ od určitého výkonu prekročí hranicu 0,7%, je to hodnota výstupného výkonu daného zosilňovača, od ktorej už nehrá neskreslene a od ktorej zvyčajne skreslenie strmo narastá, takže s nejakým ďalším nárastom výkonu sa už nedá počítať. Čím nižšia hodnota, tým lepšie. | < 0,03 % |
| Odstup signál / šum (S / N ratio)Odstup signálu od šumu znamená, že výstupný signál zakaždým obsahuje šum. Odstup signálu od šumu vyjadruje, aký veľký je podiel tohto šumu v porovnaní s užitočným signálom. Udáva sa tzv. Hodnota A, ktorá neberie toľko do úvahy hlboké a veľmi vysoké frekvencie. To zodpovedá charakteristike ľudského sluchu, ktorý na hlboké frekvencie nie je tak citlivý, najmä pod 1 kHz. Čím vyššia hodnota, tým je na tom zosilňovač lepšie. | 103 dB |
| Vstupná citlivosťAby mohol zosilňovač plniť správne svoju funkciu, vyžaduje vstupný signál určitej urovne, ktorý je u autorádií rôzny. Meria sa vo "Voltoch" (napr. 2 V, 4 V atď.) Čím vyššia hodnota na výstupe predzosilňovača, čiže autorádia, tým sú kladené menšie nároky na výkon zosilňovača. Zosilňovač ale musí práve túto vstupnú citlivosť umožňovať a z toho dôvodu sa uvádza táto hodnota aj u zosilňovače. | 10,5 - 17 V |
| Damping faktor DF - Damping Factor , čiže činiteľ tlmenia. Je to pomer záťaže (repro + káble, výhybka a pod.) Ku vnútornému odporu zosilňovača. Čim je väčšia DF, tim sú basy kontrolovanejšie. Zosilňovače s nižším DF maj tendenciu zahučívat. Zahučívání spôsobí aj subwoofery s vyšším Q v basreflexu a niekedy aj v uzavřence. | > 100 |
| Hodnota poistiek na zosilňovačiZ hodnoty poistiek na zosilňovaču si môžete urobiť pravdivý obraz o reálnom výkone zosilňovača. | 2 x 25 A mini |
| Rozmery zosilňovača | 46 x 145 x 163 mm |
