DSP procesor Helix DSP Ultra

DSP procesor Helix DSP Ultra

Názov hovorí za všetko. Nový Helix DSP Ultra nie je iba ďalší signálový procesor s viacerými kanálmi. Je to skôr ďalší technologický míľnik, ktorý pôsobivo demonštruje odbornosť Audiotec Fischer v oblasti technológie DSP.

Výkon TwinDSP

Výpočtový výkon je možné nahradiť iba ešte väčším výpočtovým výkonom – a preto je DSP ULTRA vybavený dvoma najvýkonnejšími 64bitovými procesormi audio signálu od Analog Devices. Neuveriteľných 2,4 miliardy operácií MAC za sekundu umožňuje dvanásť samostatne spracovaných kanálov a množstvo nových zvukových funkcií v kombinácii s vysokou vzorkovacou frekvenciou 96 kHz (čo má za následok šírku pásma zvuku cez 40 kHz).

ACO – pokročilá platforma 32bitového koprocesora

Rýchly výpočtový výkon nielen v signálovej ceste – obzvlášť rýchla 32bitová platforma ACO preberá všetky riadiace úlohy a zaisťuje rozhodujúce zvýšenie rýchlosti, najmä pre dátovú komunikáciu s našim softvérom DSP PC-Tool, ale aj pre bleskovo rýchle prepínanie medzi až desať možných nastavení zvuku. Ale ACO ponúka oveľa viac – sú implementované fantastické zvukové efekty, ako je Augmented Bass Processing alebo StageXpander, rovnako ako kanálovo oddelený vstupný ekvalizér vrátane Input Signal Analyzer (ISA) pre jednoduchú analýzu a kompenzáciu vstupných signálov OE rádií, ktoré už obsahujú nastavenie zvuku z výroby.

Ešte vylepšený zvukový výkon

Helix DSP Ultra ospravedlňuje svoje meno nielen z hľadiska funkčnosti, ale aj z hľadiska kvality zvuku. Extrémne komplexný a novo navrhnutý analógový vstupný stupeň zaisťuje fenomenálne zvukové vlastnosti s plnou šírkou pásma zvuku vo vysokom rozlíšení až do viac ako 40 kHz. To ale nie je všetko - odfiltrovanie nežiaduceho rušenia v napájaní jednotlivých stupňov bolo vynaložené obrovské úsilie. Okrem toho sa teraz používajú iba obzvlášť nízkošumové operačné zosilňovače z legendárneho „radu OPA“ TI / BurrBrown.

Virtual Channel Processing – začína nová éra smerovania signálu

Adaptácia na moderné OE zvukové systémy prostredníctvom rastúceho počtu vstupov má významný vplyv na zložitosť smerovania signálu vo vnútri procesora. Obzvlášť keď je niekoľko vstupných signálov zmiešaných dohromady a potom opäť rozdelených do viaccestných systémov, konvenčné smerovacie koncepty rýchlo dosiahnu svoje limity, ako z hľadiska implementácie, tak použiteľnosti. Nový viacstupňový „Virtual Channel Processing“ spoločnosti Audiotec Fischer v spojení s uznávaným užívateľsky prívetivým softvérom DSP PC-Tool uľahčuje realizáciu aj vysoko komplexných systémových konfigurácií. Okrem toho umožňuje ľubovoľne priraďovať naše proprietárne zvukové funkcie FX, ako je „RealCenter“ alebo „StageEQ“.

Absolútna konektivita

Jednoduché prispôsobenie existujúcim továrenským rádiám alebo viackanálovým OE zvukovým systémom je dôležitejšie ako kedykoľvek predtým – a preto je DSP ULTRA nielen vybavený obvodom ADEP.3 najnovšej generácie, ale ponúka aj obzvlášť veľký rozsah nastavenia pre vstupnú citlivosť. Obrovský rozsah 1 - 8 voltov (RCA) alebo 4 - 32 voltov (vysoká úroveň) umožňuje kombináciu s takmer akýmkoľvek predstaviteľným zdrojom analógového signálu, dokonca aj s vysoko výkonnými zosilňovačmi OE.

Elegantný, šikovný a kompaktný

Napriek širokej škále funkcií, nový HELIX DSP ULTRA inšpiruje svojím priamočiarym a nadčasovým dizajnom, ktorý je stále kompaktný – ideálny na jednoduchú inštaláciu. Súčet jeho vlastností robí z HELIX DSP ULTRA perfektný „nástroj“ pre každého nekompromisného milovníka audiofilskej hudby s najvyššími nárokmi.

Dôležité funkcie

• TwinDSP Power – dva extrémne výkonné audio DSP s „pevným bodom“ s rozlíšením 64Bit a 2,4 miliardami operácií MAC za sekundu.
• Najmodernejšie 32bitové AD a DA prevodníky signálu od AKM.
• Virtual Channel Processing (VCP) umožňuje ešte flexibilnejšiu konfiguráciu pre vysoko komplexné zvukové systémy.
• ACO – Pokročilá 32bitová platforma CoProcessor pre rad nových funkcií systému a DSP.
• ISA (Input Signal Analyzer) a InputEQ pre jednoduchú analýzu a kompenzáciu vstupných signálov.
• SFX (DSP Sound Effects) – rozšírené spracovanie basov, StageXpander, RealCenter & Co.
• 10 miest vnútornej pamäte pre nastavenie zvuku.
• Slot pre rozširujúcu kartu HELIX (HEC) pre ďalšie vstupné/výstupné moduly, ako je Bluetooth® Audio Streaming, High Resolution Audio Streaming cez USB atď.
• Inteligentný 8kanálový vysokoúrovňový vstup s obvodom ADEP.3.
• Možnosť Start-Stop až do 6V napájacieho napätia.
• Prepínač „Ground lift“, aby sa zabránilo zemným slučkám.
• Ovládací vstup pre pripojenie diaľkových ovládačov a príslušenstva.
• Časové vyrovnanie s oneskorením až 20 ms na kanál, navyše spätné časové vyrovnanie pre sčítanie vstupov vo fáze.
• Voľne definovateľné smerovanie signálu so samostatnými maticami pre linku, SPDIF a HEC/AUX.

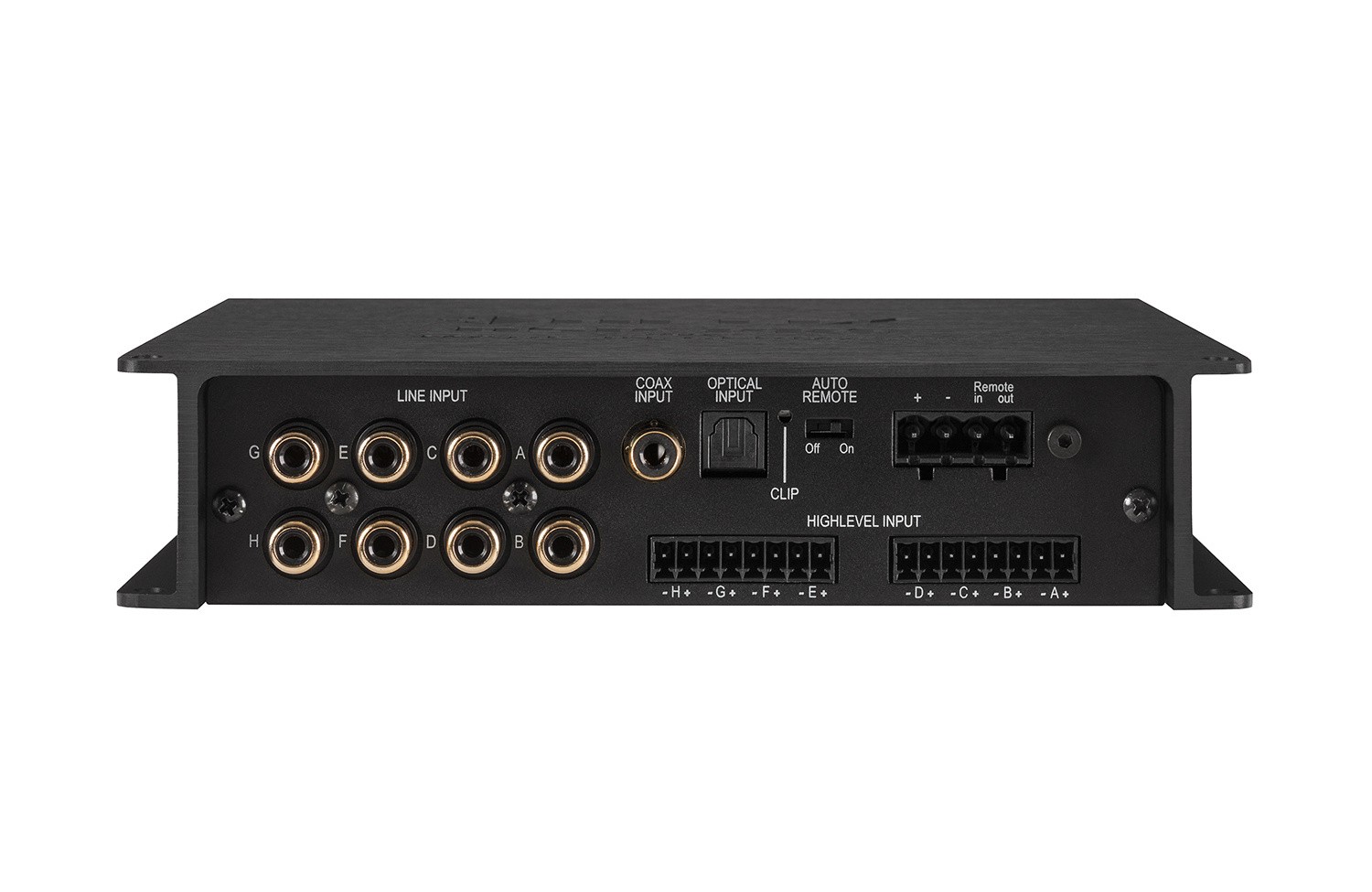

• Vstupy: 8 x RCA/Cinch, 8 x Highlevel, 1 x optický SPDIF a 1 x koaxiálny SPDIF.

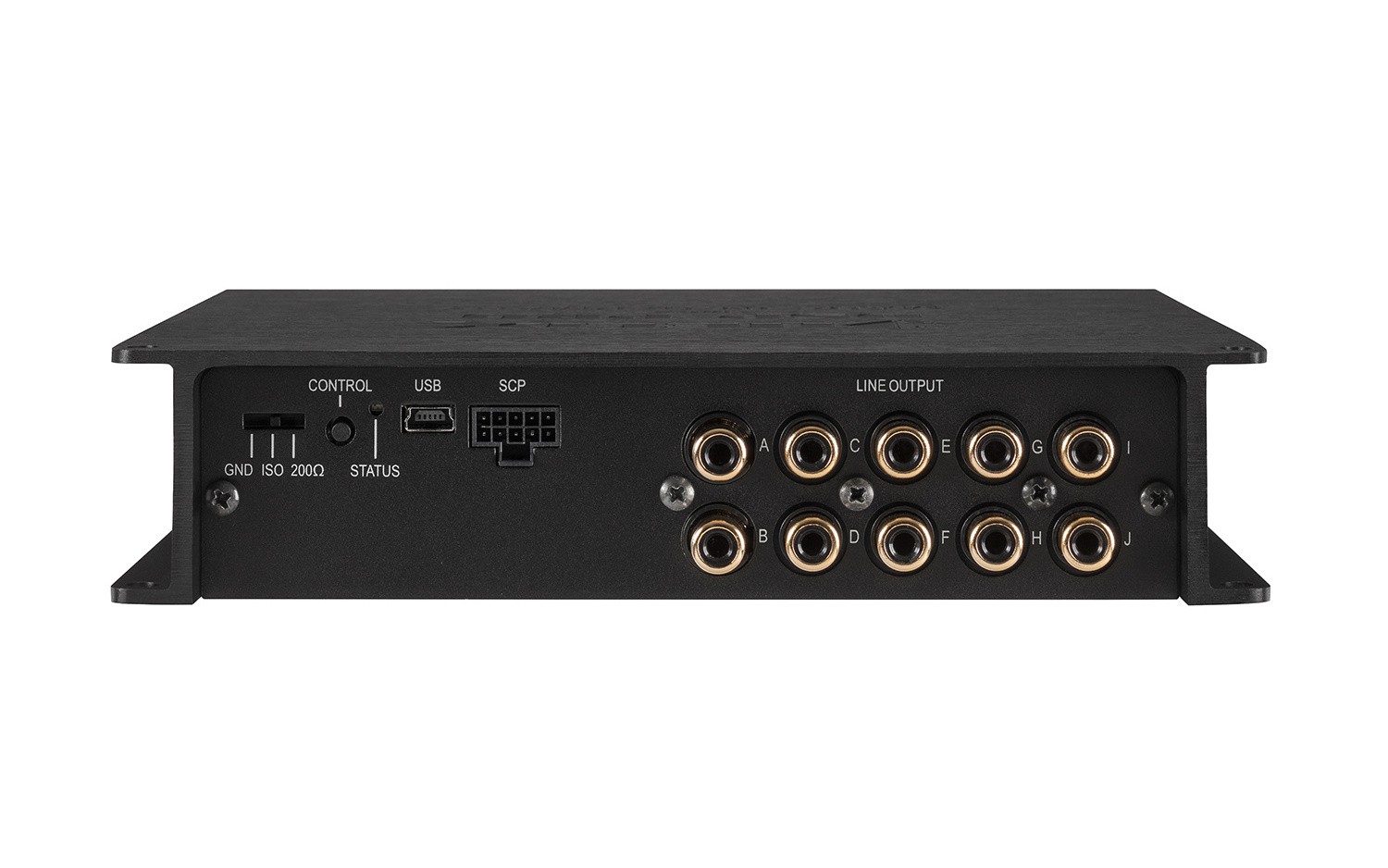

• Výstupy: 12 x RCA/Cinch s max. výstupným napätím 8V.

Inteligentný vysokoúrovňový vstup ADEP.3

Moderné, továrensky inštalované autorádiá obsahujú sofistikované možnosti diagnostiky pripojených reproduktorov. Najmä najnovšie generácie autorádií sú vybavené doplnkovými monitorovacími funkciami, takže v prípade pripojenia signálového procesora sa pomerne často objavujú chybové hlásenia a strata špecifických funkcií (napr. funkcia faderu) – ale nie u DSP Mini MK2. Nový obvod ADEP.3 (Advanced Diagnostics Error Protection, 3rd Generation) sa všetkým týmto problémom vyhýba bez toho, aby zbytočne zaťažoval výstupy reproduktorov OE rádia pri vysokej hlasitosti.

Schopnosť Start-Stop

Spínaný zdroj napájania HELIX DSP MINI MK2 zaisťuje konštantné vnútorné napájacie napätie aj v prípade, že napätie akumulátora počas pretáčania motora klesne na 6 voltov.

Úsporný režim

Úsporný režim je súčasťou základného nastavenia. Umožňuje výrazne znížiť spotrebu energie zosilňovačov, ktoré sú pripojené k HELIX DSP MINI MK2, akonáhle po dobu dlhšiu ako 60 sekúnd nie je prítomný žiadny vstupný signál. Vezmite prosím na vedomie, že v mnohých moderných vozidlách s „CAN“ alebo akýmkoľvek iným interným zbernicových štruktúr sa môže stať, že rádio zostane „neviditeľne“ zapnuté až 45 min. aj po zamknutí a opustení vozidla! Akonáhle je aktívny „Power Save Mode“, vzdialený výstup a tým aj pripojené zosilňovače sa vypnú. HELIX DSP MINI MK2 znovu aktivuje vzdialený výstup počas sekundy, ak je použitý hudobný signál. Je možné buď upraviť dobu vypnutia 60 sek. alebo úplne deaktivujte „režim úspory energie“ pomocou softvéru DSP PC-Tool.

Automatická detekcia digitálneho signálu

Helix DSP Mini MK2 umožňuje signálom riadené prepínanie medzi analógovými vstupmi a digitálnym vstupom. Hneď ako je na optickom vstupe detekovaný vstupný signál, signálový procesor sa automaticky prepne na tento vstup. Túto funkciu je možné deaktivovať v softvéri DSP PC-Tool. Alternatívne môžete použiť voliteľné diaľkové ovládanie na ručné prepínanie medzi analógovými a digitálnymi vstupmi.

RealCenter

Funkcia „RealCenter“ je algoritmus vyvinutý spoločnosťou Audiotec Fischer, ktorý zdôrazňuje hudobné informácie prítomné v ľavom aj pravom prednom kanáli a vytvára tak jedinečný stredový signál. Na rozdiel od bežných postupov, v ktorých sa sčítajú iba kanály, je intenzita centrálneho signálu tiež dynamicky riadená stereofónnym informačným obsahom ľavého a pravého kanálu. Znie to zložito, ale tento efekt je ohromujúci: To znamená, že pokiaľ iba ľavý alebo pravý kanál poskytuje audio signál, stredný kanál nebude reprodukovať signál. V prípade bežných algoritmov je úroveň hlasitosti stredového kanála znížená iba o 6 dB (= polovičná úroveň hlasitosti). Audiotec Fischer „RealCenter“ umožňuje unikátnu, rozšírenú zvukovú scénu pre vodičov aj spolujazdcov súčasne! Nevýhody konvenčného stredového kanála, ako je rušivá, malá zvuková scéna, sú preto minulosťou.

Rozšírené spracovanie basov

Vlastná technológia Audiotec Fischer „Augmented Bass Processing“, pozostávajúca z dvoch revolučných zvukových funkcií „Dynamic Bass Enhancement“ a „SubXpander“, bola špeciálne vyvinutá pre výrazné zlepšenie reprodukcie basov subwooferov. „Dynamic Bass Enhancement“ dômyselne kombinuje maximálne hlboké basy a najvyšší akustický tlak bez ohľadu na hudobný štýl alebo ovládače tónov v hlavnej jednotke. V závislosti od vstupného signálu získava „Dynamic Bass Enhancement“ nižší frekvenčný rozsah a mení medznú frekvenciu subsonického filtra. Výsledkom je výrazne silnejšia a hlbšia basová odozva pri nízkych a stredných úrovniach hlasitosti bez rizika mechanického ani elektrického preťaženia subwoofera pri vysokých úrovniach hlasitosti. Je jednoducho fascinujúce, aký basový výkon je zrazu možný. Ak chcete ešte nižšiu a „hlbšiu“ reprodukciu basov, je možné dodatočne aktivovať „SubXpander“. Preto sa k základným tónom vo frekvenčnom rozsahu medzi 50 a 100 Hz pridávajú subharmonické tóny.

StageXpander

V závislosti od usporiadania reproduktorov vo vozidle je možné na predných sedadlách vytvoriť viac či menej širokú stereofónnu zvukovú scénu. Stredový reproduktor môže dodatočne obmedziť priestorovú reprodukciu hudby. Tu prichádza na scénu nový „StageXpander“ od Audiotec Fischer – zvuková funkcia, ktorá akoby prelomila akustické obmedzenia a umožňuje tak vytvoriť oveľa širší stereo základ bez toho, aby to negatívne ovplyvnilo presnosť lokalizácie hlasov alebo nástrojov! Efekt je možné upraviť podľa vašich osobných preferencií v štyroch krokoch.

ClarityXpander

Hľadáte väčšiu transparentnosť a substanciu v reprodukcii výšok? S „ClarityXpander“ teraz Audiotec Fischer ponúka ten správny nástroj. Správne nastavená (a teda voliteľná v troch krokoch) táto funkcia pridáva ďalšie harmonické v hornom frekvenčnom rozsahu – to je obzvlášť užitočné, ak pôvodné reproduktory postrádajú určitú brilanciu vo výškovej odozve. Extra výškový kop nie je k dispozícii iba pre dva predné kanály, ale aj samostatne nastaviteľný pre stredový kanál. Ešte lepšie – stredový kanál umožňuje aktivovať automatické a dynamické ovládanie, aby hudba s „hromadou“ výšok neunavovala váš sluch.
