Škoda Octavia 4 RS - ozvučenie od Rockford Fosgate

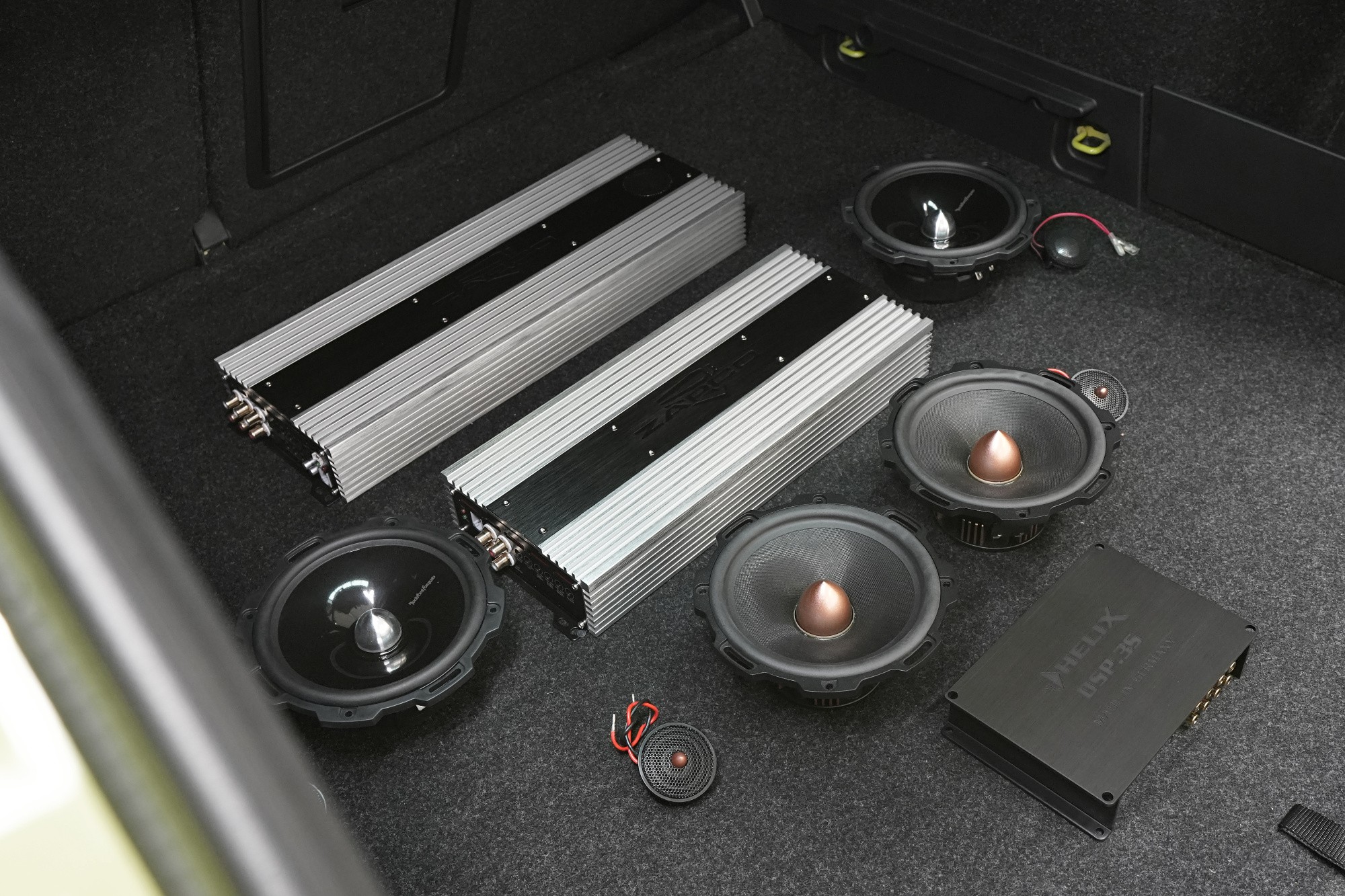

Poďme sa najprv zoznámiť s produktmi použitými v tejto zaujímavej inštalácii. Základom každého ozvučenia sú reproduktory, tentoraz od amerického výrobcu Rockford Fosgate. A to rovno z najvyššieho modelového radu T5! Tie logicky budeme inštalovať do predných dverí a doplníme ich komponentmi toho istého výrobcu v zadných dverách. O výkon aj kvalitný zvuk sa postará dvojica zosilňovačov taktiež amerického výrobcu Zapco a DSP procesor Helix.

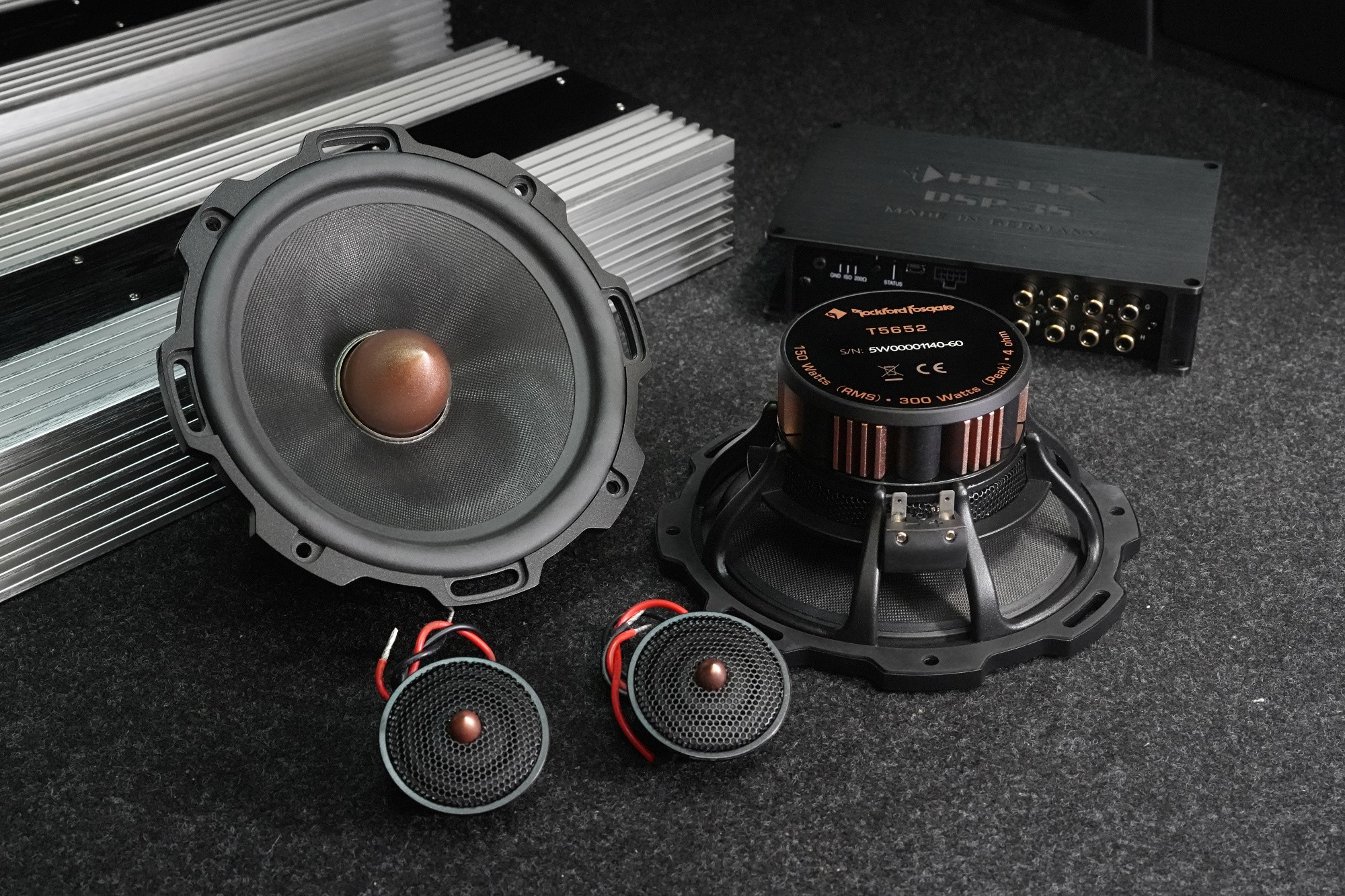

Reproduktory Rockford Fosgate z najvyššieho modelového radu T5 zaujmú na prvý pohľad svojim exkluzívnym dizajnom na čele s mohutnými fázovými vrchlíkmi a výkonnými neodymovými magnetmi v medenej farbe. Reproduktory s cenovkou atakujúcou 2 tisíc € nadchnú aj svojim výkonom a samozrejme veľmi kvalitným zvukom. Ostatne to bol zámer inžinierov Rockford Fosgate – vyrobiť tie najkvalitnejšie reproduktory v histórii značky s unikátnym zvukom a špičkovými technológiami.

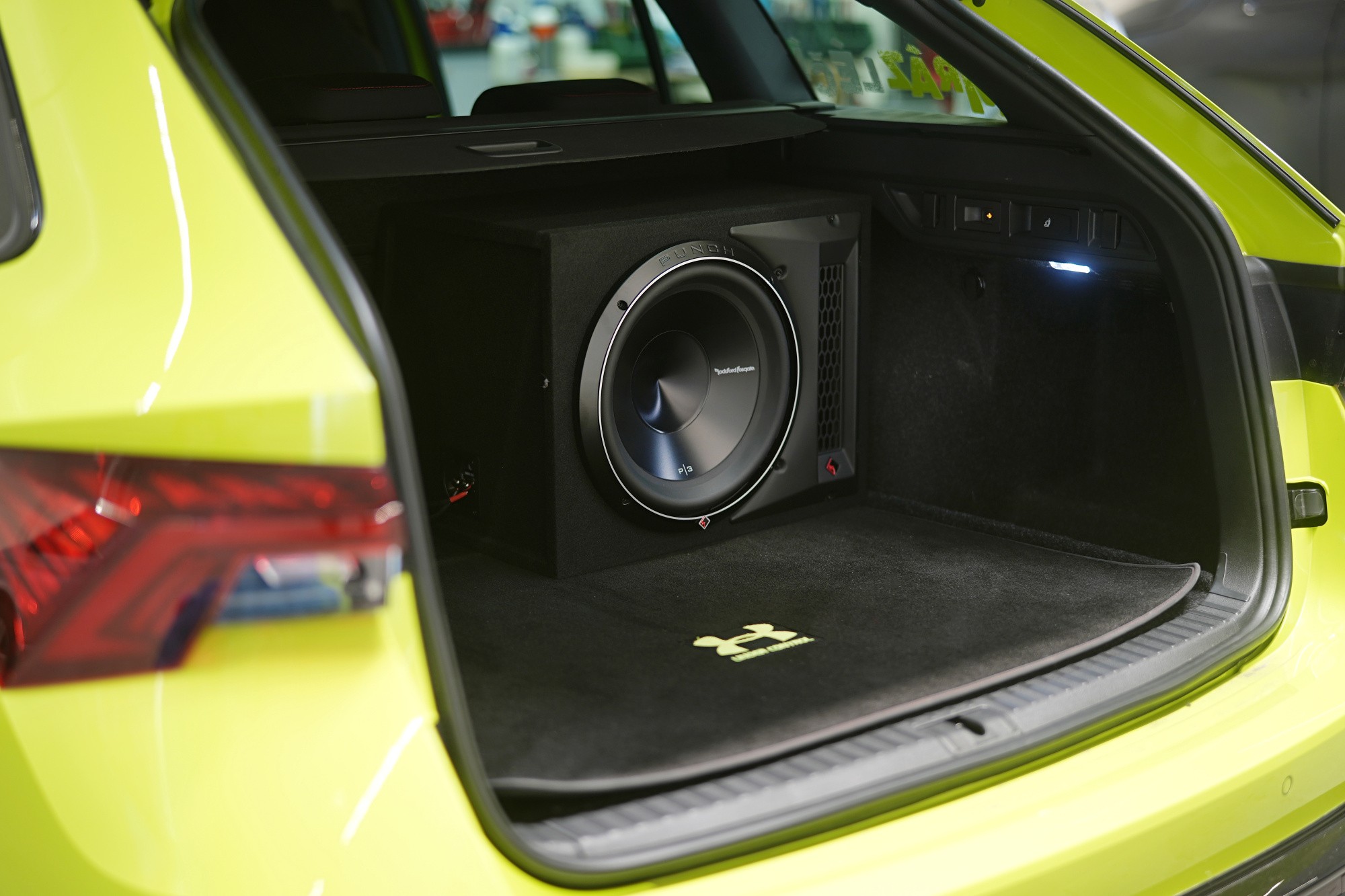

Výkonné reproduktory sme museli logicky doplniť podobne výkonným subwooferom. Táto beštia taktiež od Rockford Fosgate v objemnej bassreflexovej ozvučnici dokáže nielen kvalitne zahrať, ale v prípade pridania volume spustiť doslova koncert s extrémnou hlasitosťou. Skrátka tá pravá Amerika.

Žiadna kvalitná inštalácia sa nezaobíde bez zosilňovačov a v tomto prípade aj adekvátne výkonných. Pre napájanie všetkých reproduktorov sme zvolili 6kanálový zosilňovač Zapco analógovej triedy AB, ktorý poskytuje reproduktorom nielen dostatočný výkon, ale aj dôležitú kvalitu zvuku. Zosilňovač sme doplnili digitálnym monoblokom toho istého výrobcu a modelového radu. Všetko doplnené DSP procesorom, vďaka ktorému neskôr naladíme zvuk.

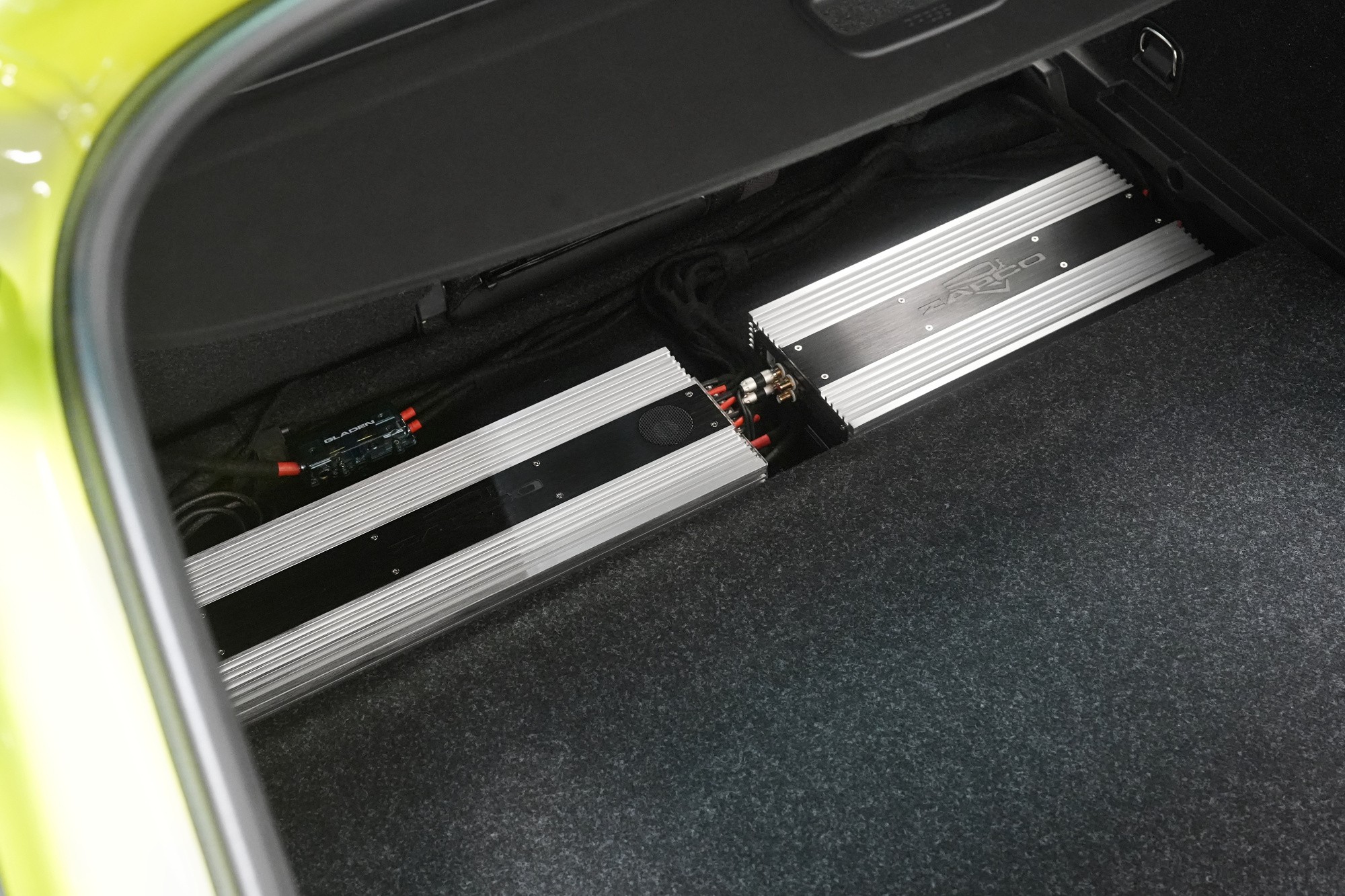

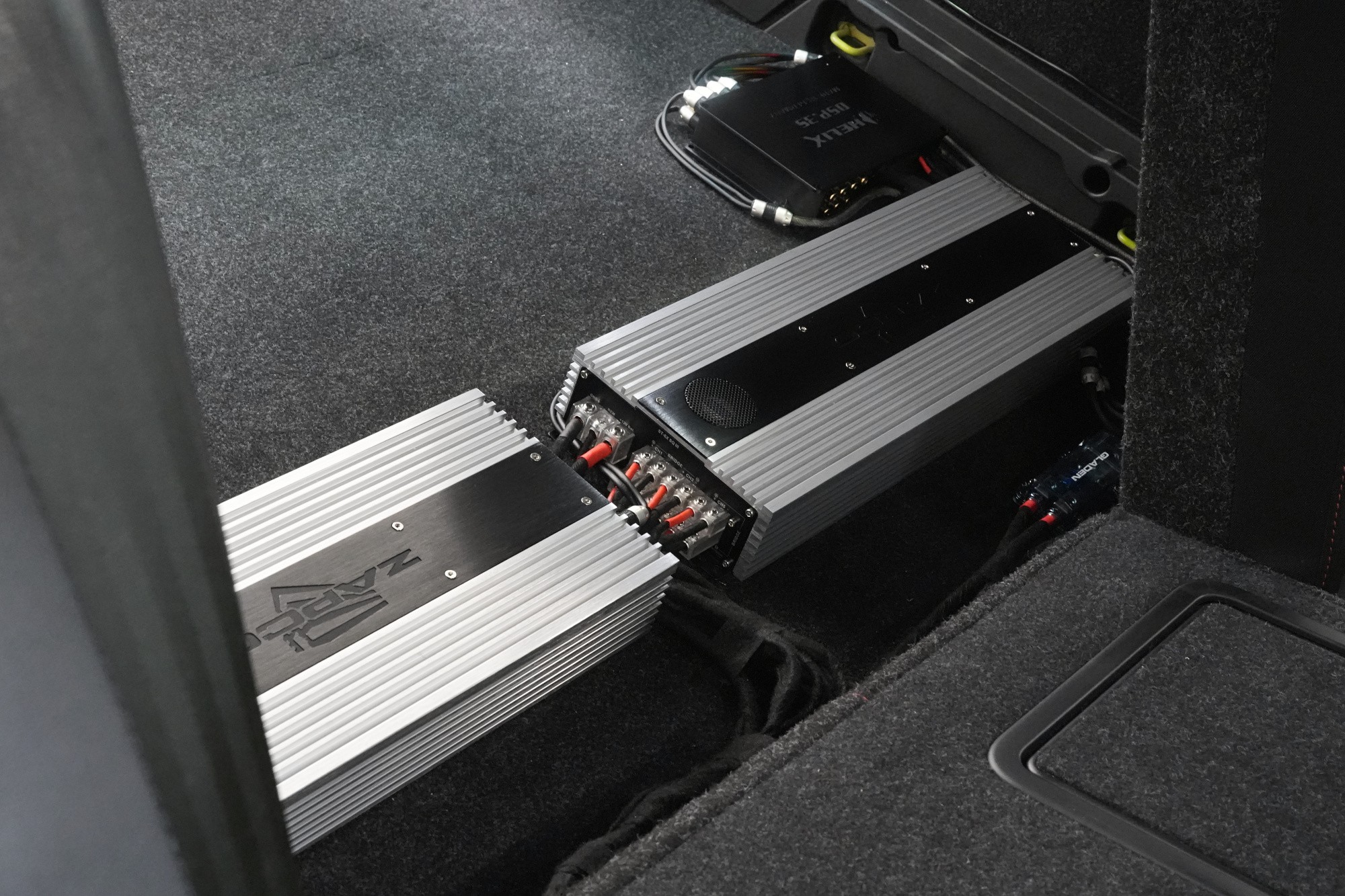

Oba zosilňovače aj DSP procesor sme inštalovali do dvojitého dna batožinového priestoru, kde budú vo finále dokonale ukryté. Vďaka integrovaným vetrákom nehrozí zosilňovačom prehrievanie ani pri enormných výkonoch.

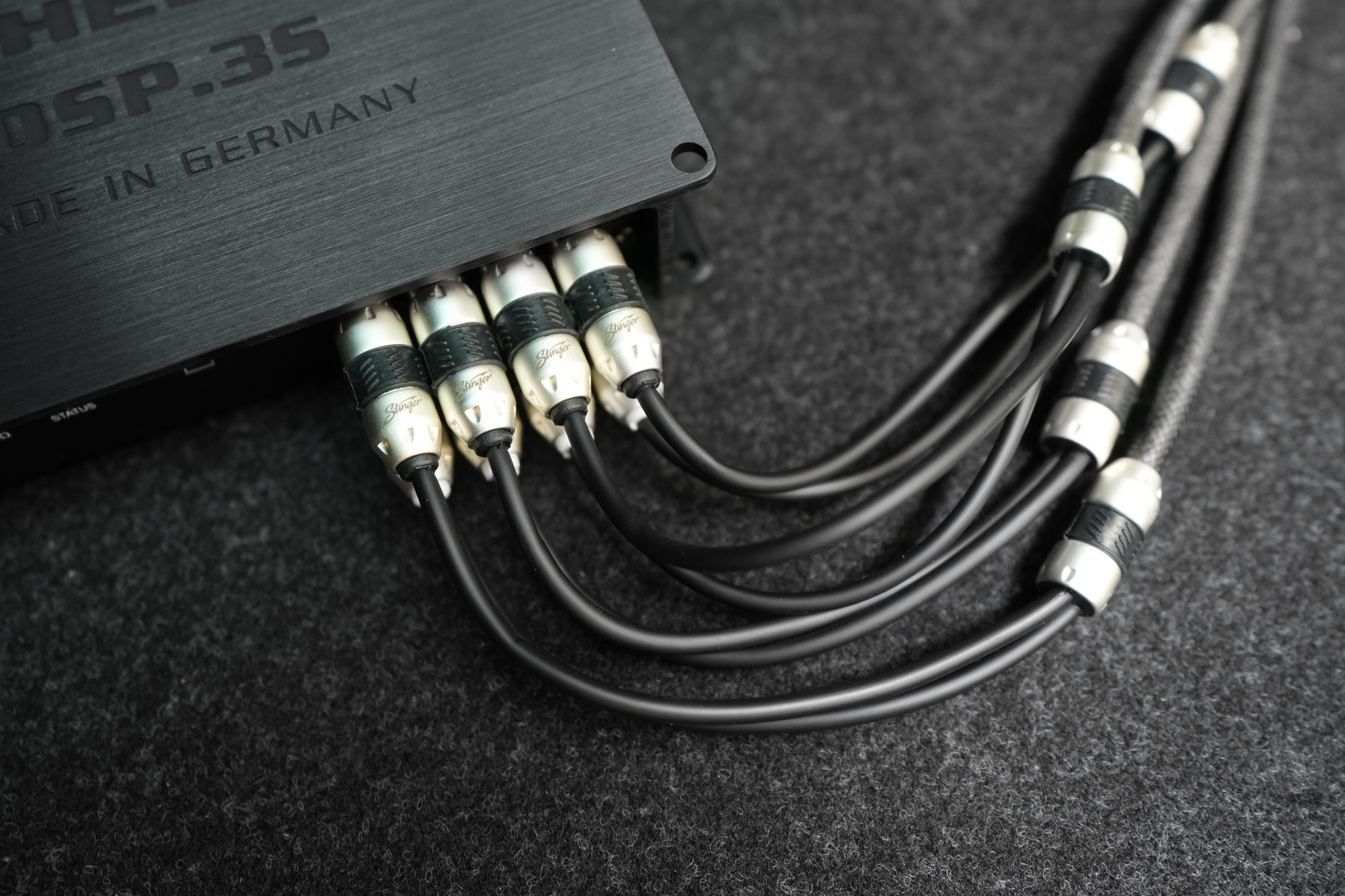

DSP procesor. Zariadenie, bez ktorého sa žiadny kvalitný audio systém v dnešnej dobe nezaobíde. Vďaka nemu budeme schopní zvuk v tomto automobile detailne naladiť, aby poskytoval majiteľovi vozidla požadovaný výsledok. Na účely tejto inštalácie sme zvolili DSP procesor Helix od nemeckých majstrov z Audiotec-Fischer. Kvalitné komponenty si žiadajú aj kvalitné signálové káble. V tomto prípade padla voľba na druhý najvyšší rad 8000 amerického výrobcu Stinger, ktoré zaistí ničím nerušený prenos zvuku.

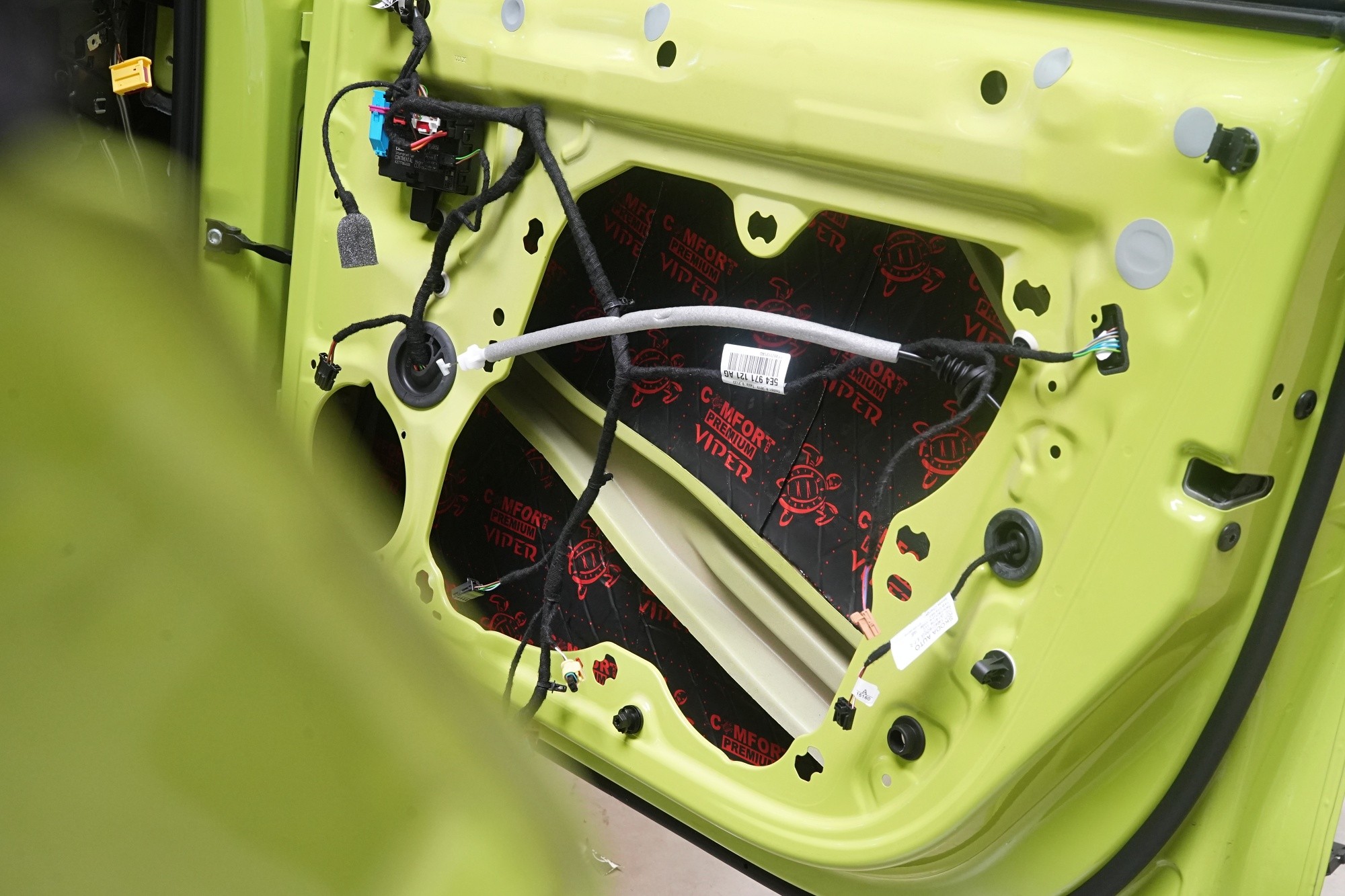

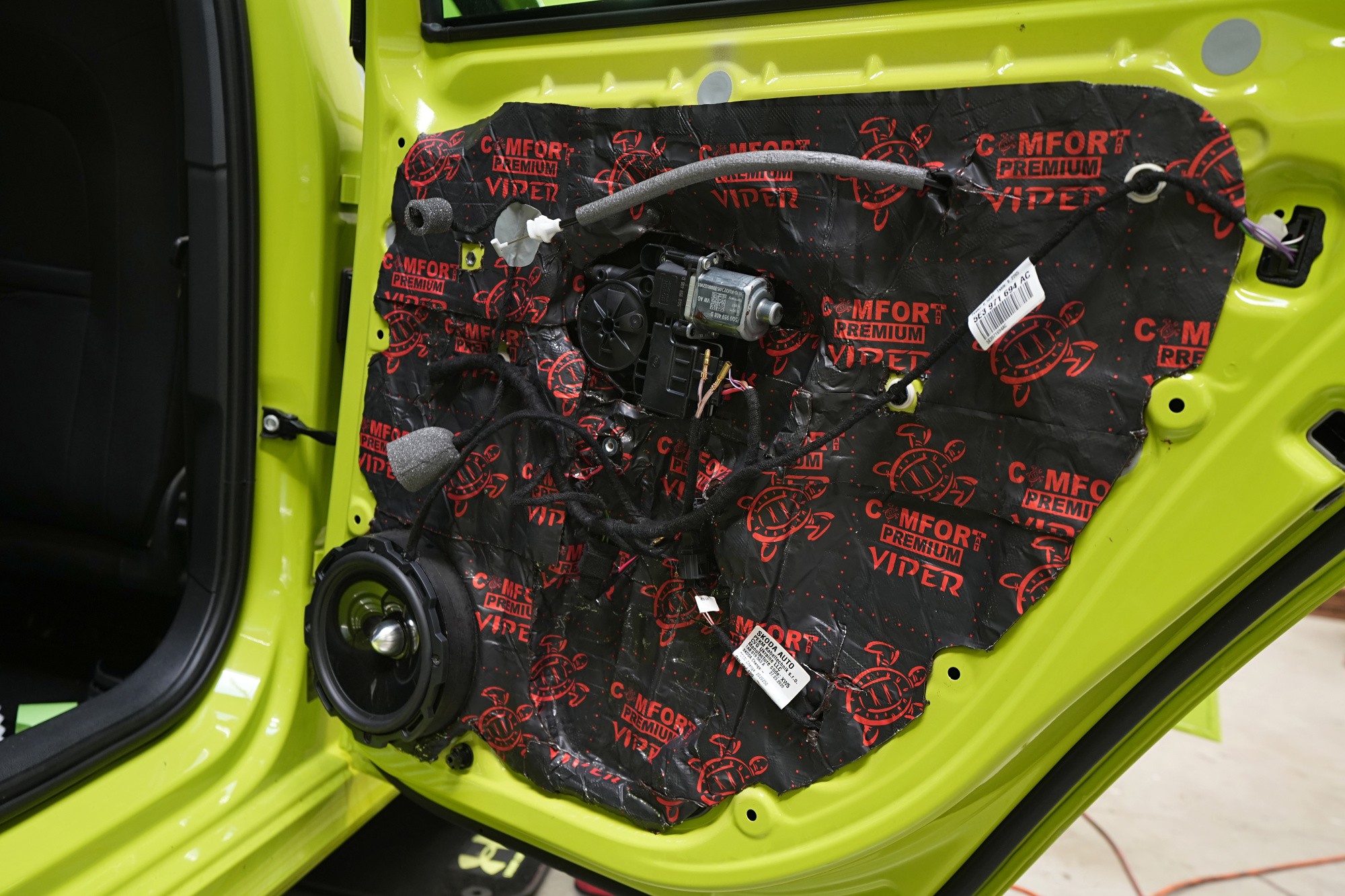

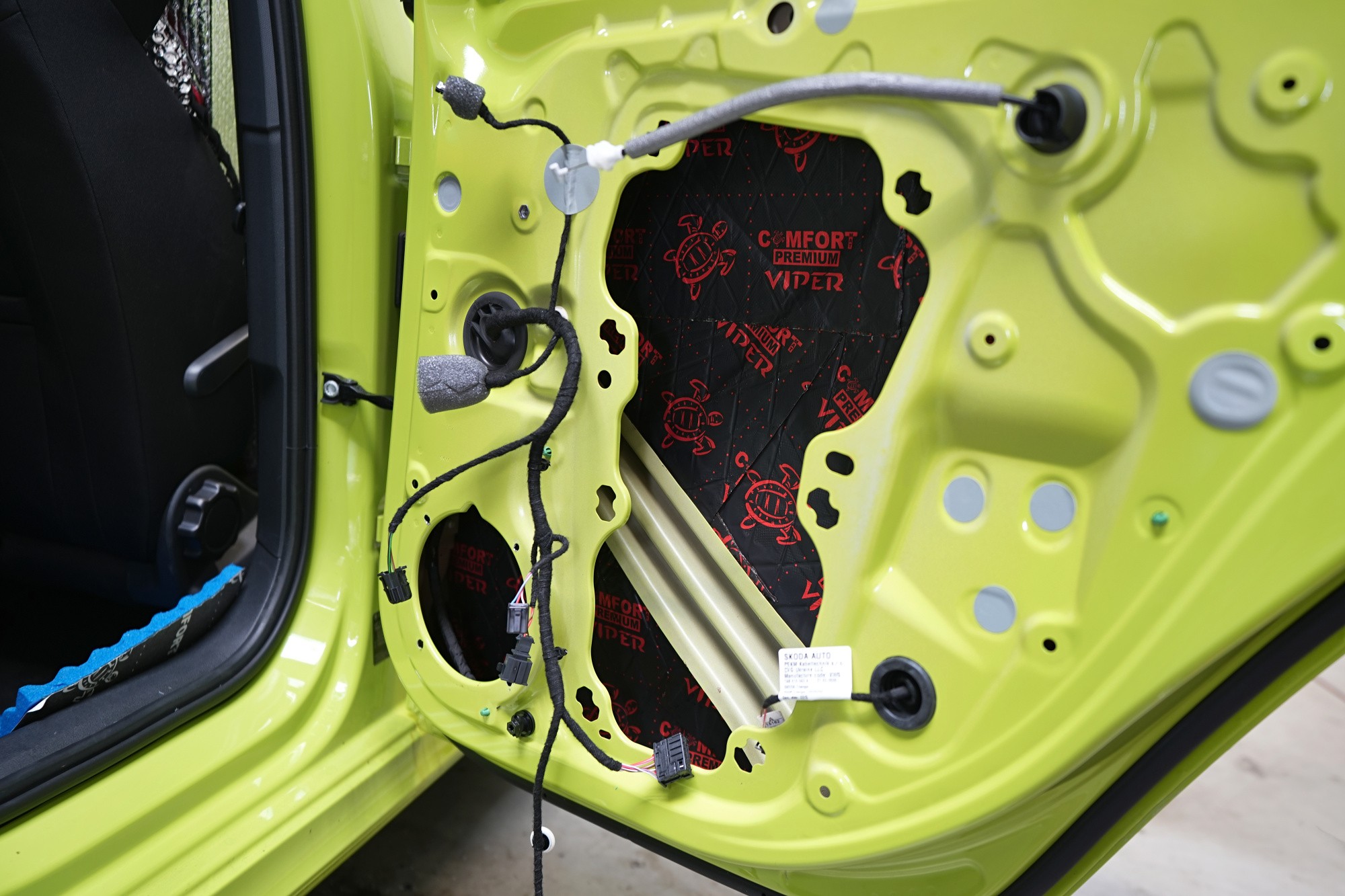

Pokračujeme inštaláciou reproduktorov. Najprv však aplikujeme antivibračný materiál na vonkajší plech dverí, konkrétne Comfortmat Viper s hrúbkou 3 mm. Ten pohltí silné vibrácie od reproduktorov a spevní tenký plech dverí. Viper s akustickým stratovým činiteľom 0,49 jednotiek sa pýši najlepším pomerom účinnosti a nízkej hmotnosti na trhu a je optimálnym riešením na inštaláciu veľmi výkonných reproduktorov. Materiál je samozrejme vodeodolný a má okrem iného antikorózne vlastnosti.

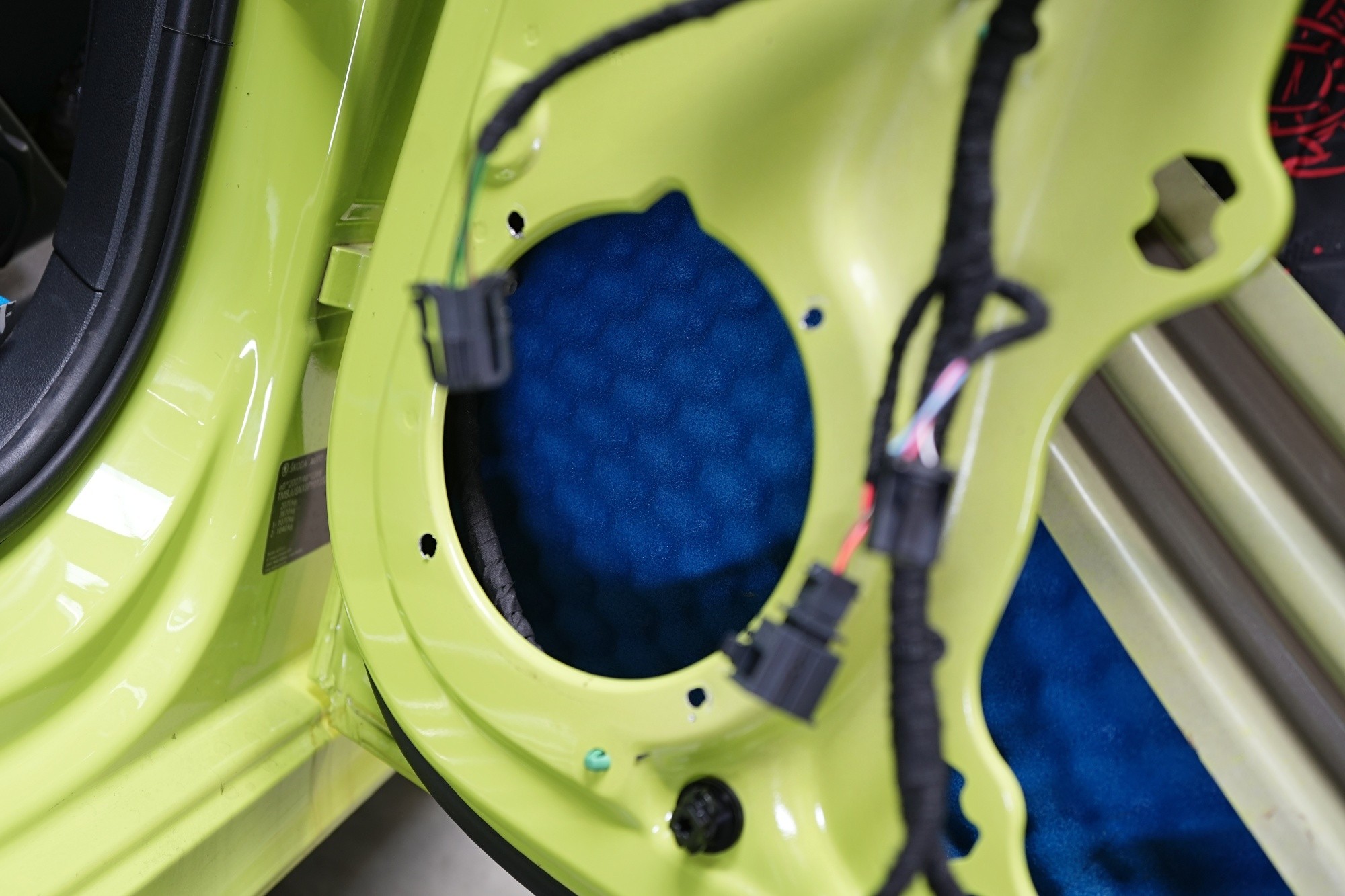

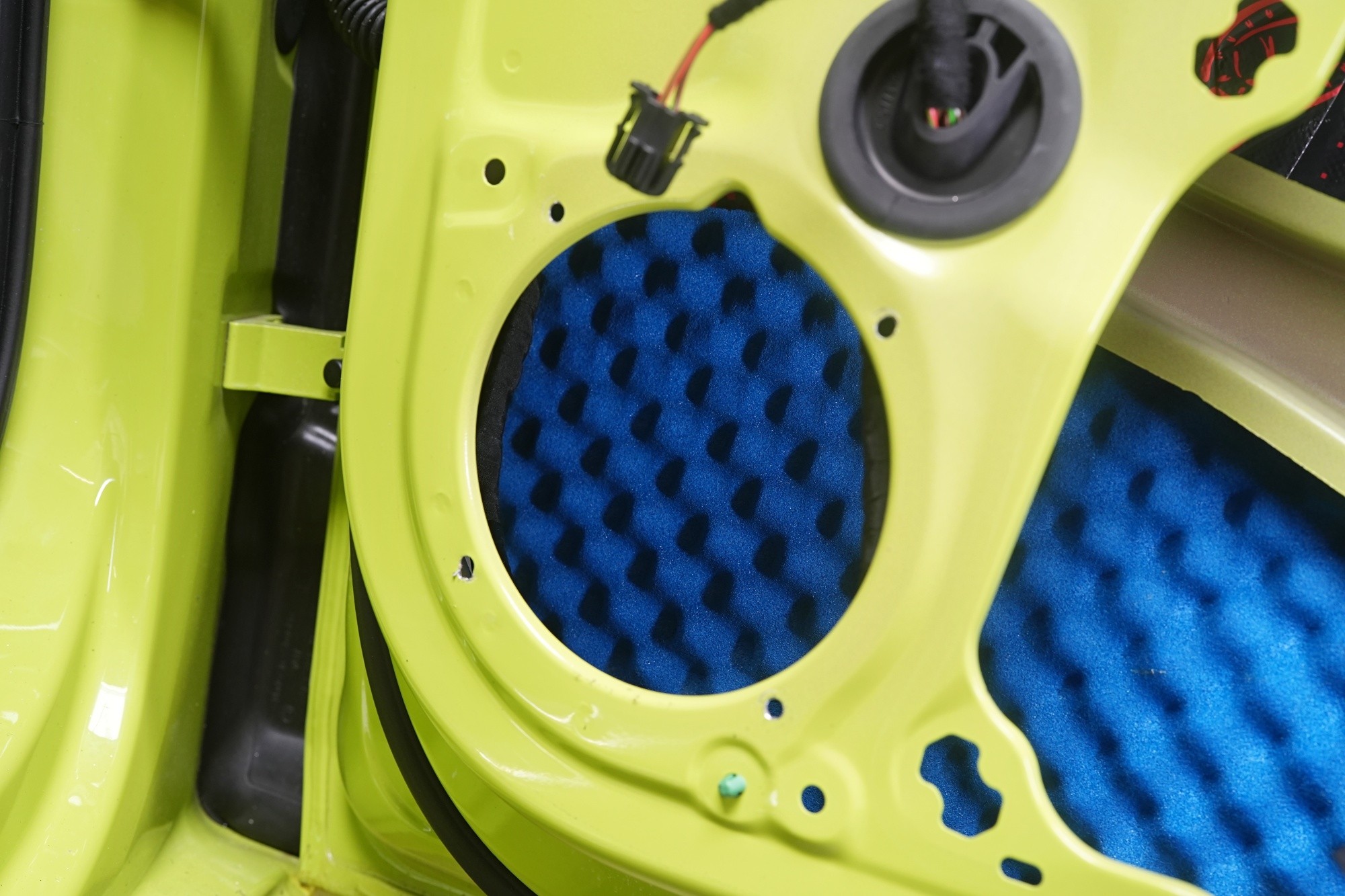

Iba za reproduktor následne lepíme materiál Comfortmat Tsunami, ktorý má jednu veľmi zaujímavú funkciu a to absorpciu stojatého vlnenia za basovým reproduktorom. Vďaka tomu sa zvuk neodráža od plechu dverí, ale je pohltený materiálom. Detail, ktorý prispeje k veľmi kvalitnému ozvučeniu tohto automobilu.

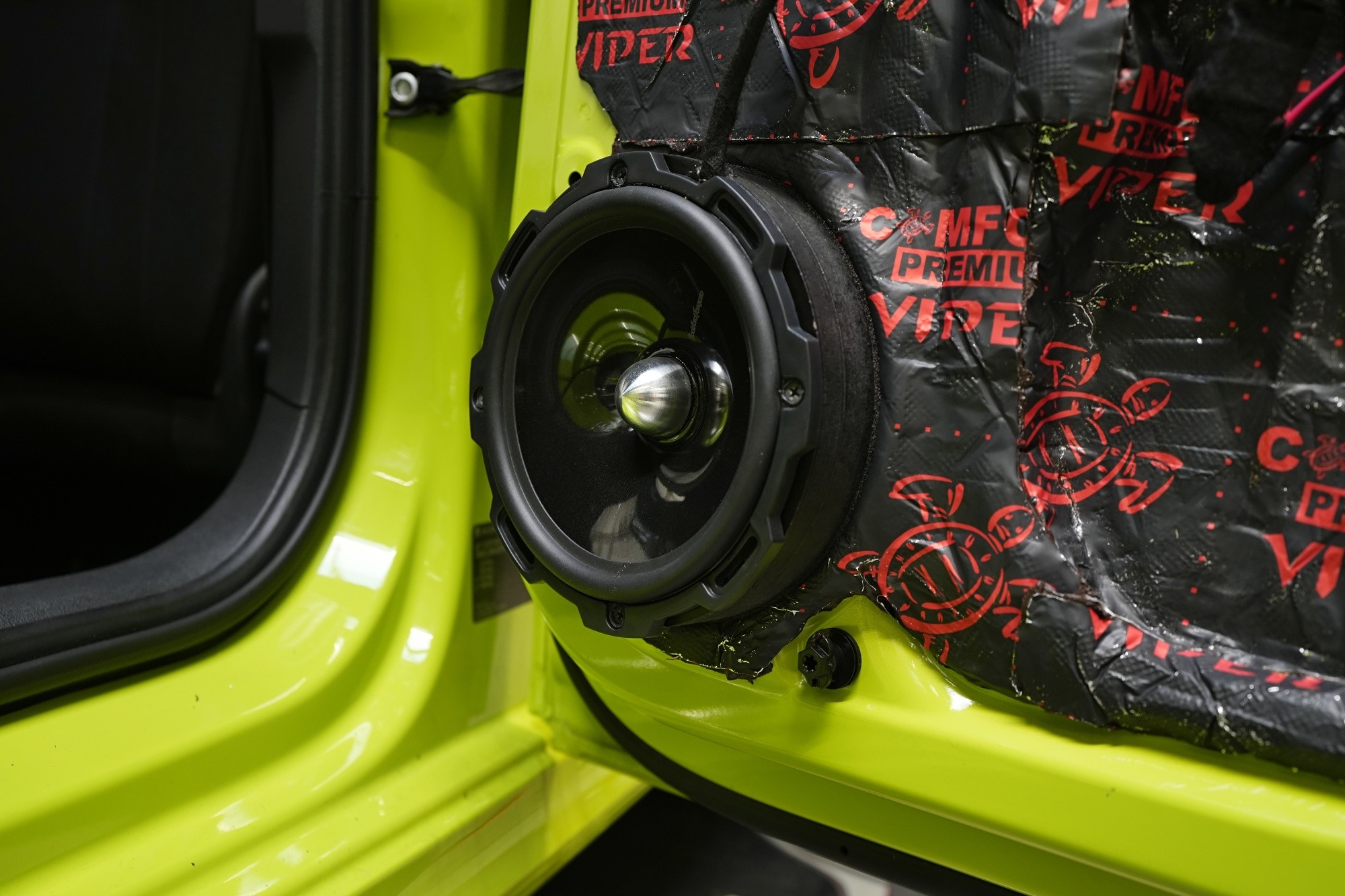

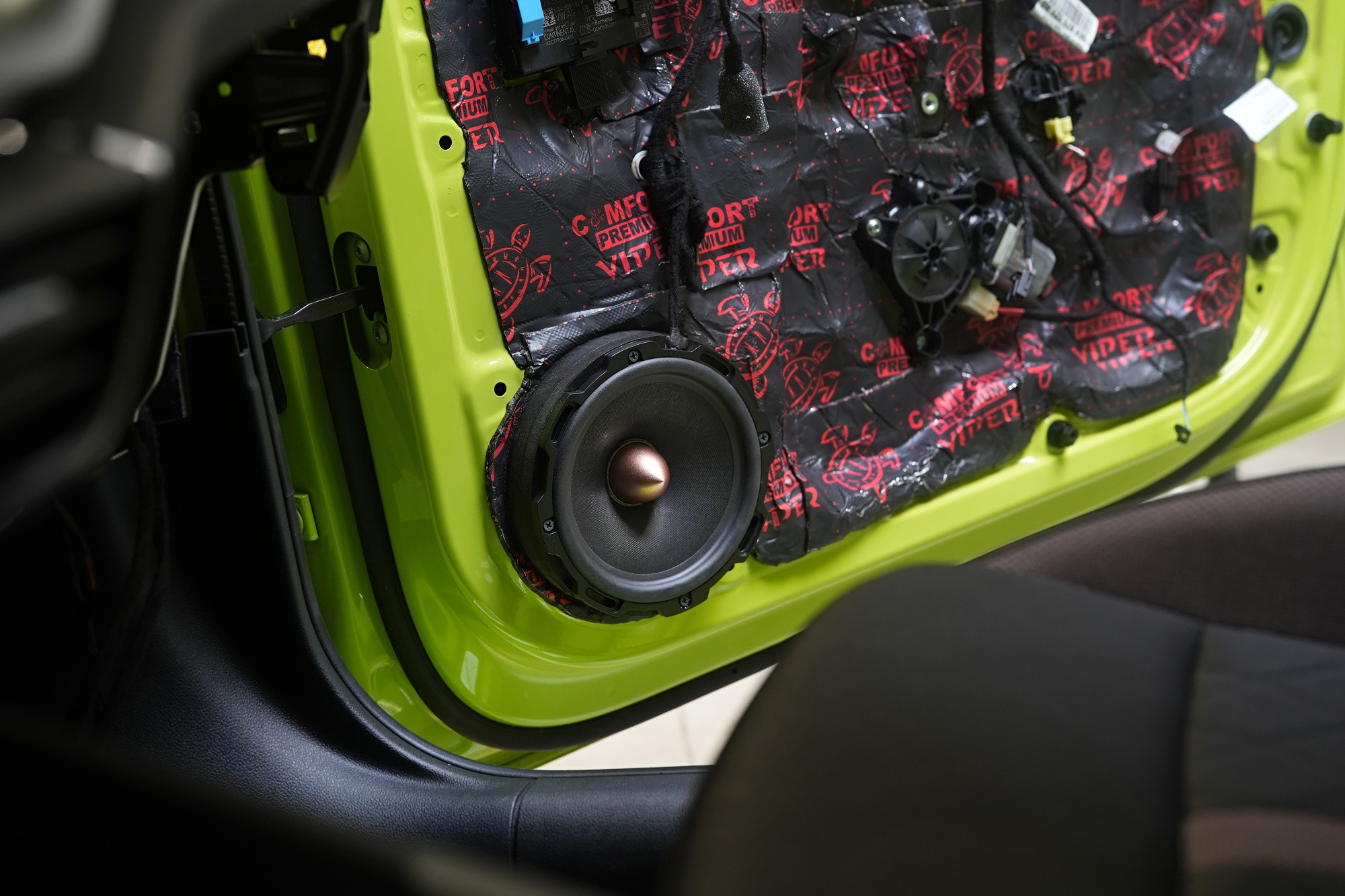

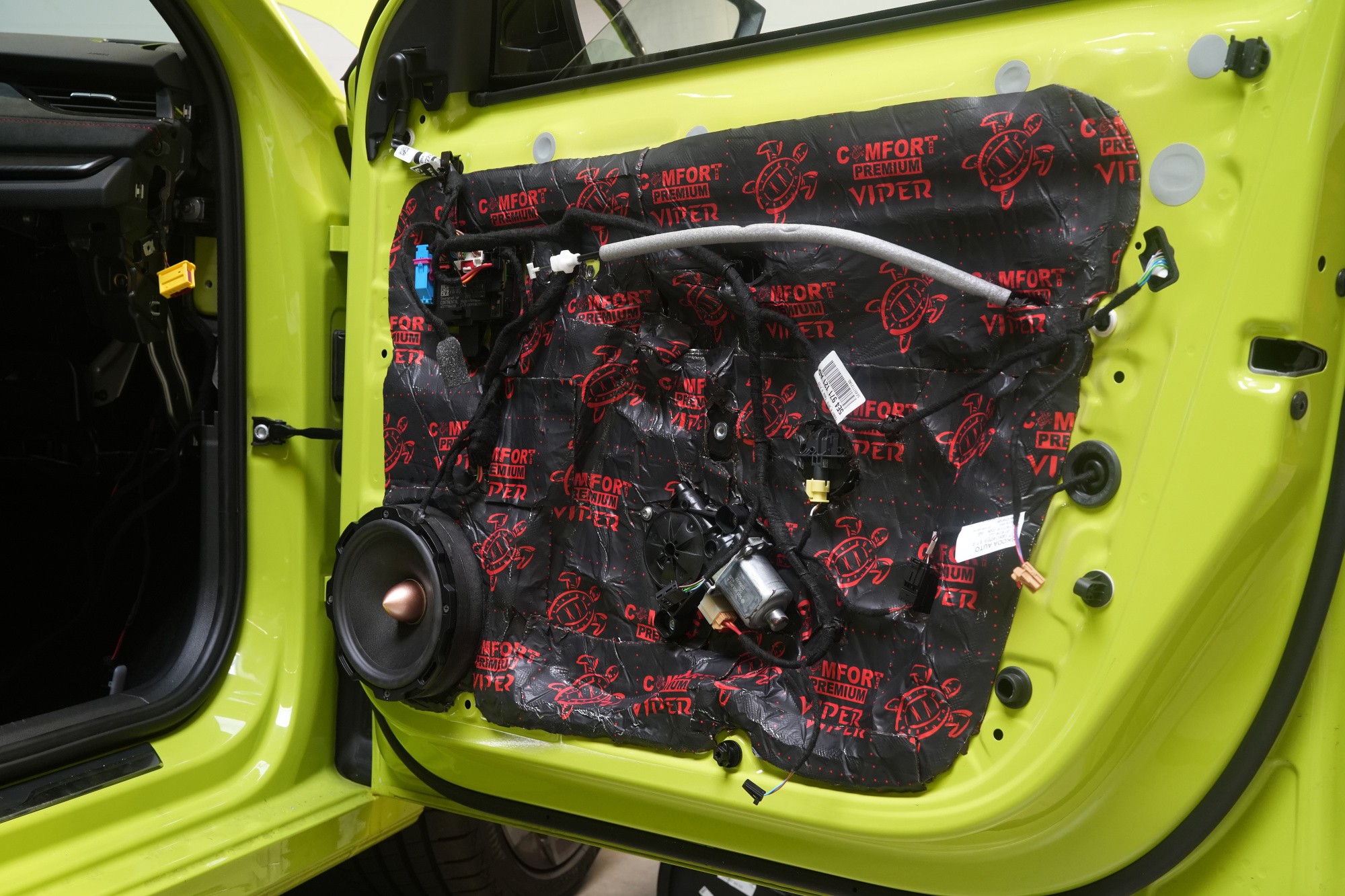

Teraz sa okrem ďalšej vrstvy odhlučnenia v podobe materiálu Comfortmat Viper pozrime aj na krásny stredobasový reproduktor. Ten na prvý pohľad zaujme svojim robustným fázovým vrchlíkom v medenej farbe, ktorý zamedzí fázovému posunu a poklesu stredného rozsahu. Membrána vyrobená zo sendvičového materiálu na báze polymérov tekutých kryštálov vyniká zase svojou ľahkosťou a tuhosťou. Spolu s ďalšími technológiami je výsledkom veľmi kvalitný zvuk a netradičný výkon stredobasu.

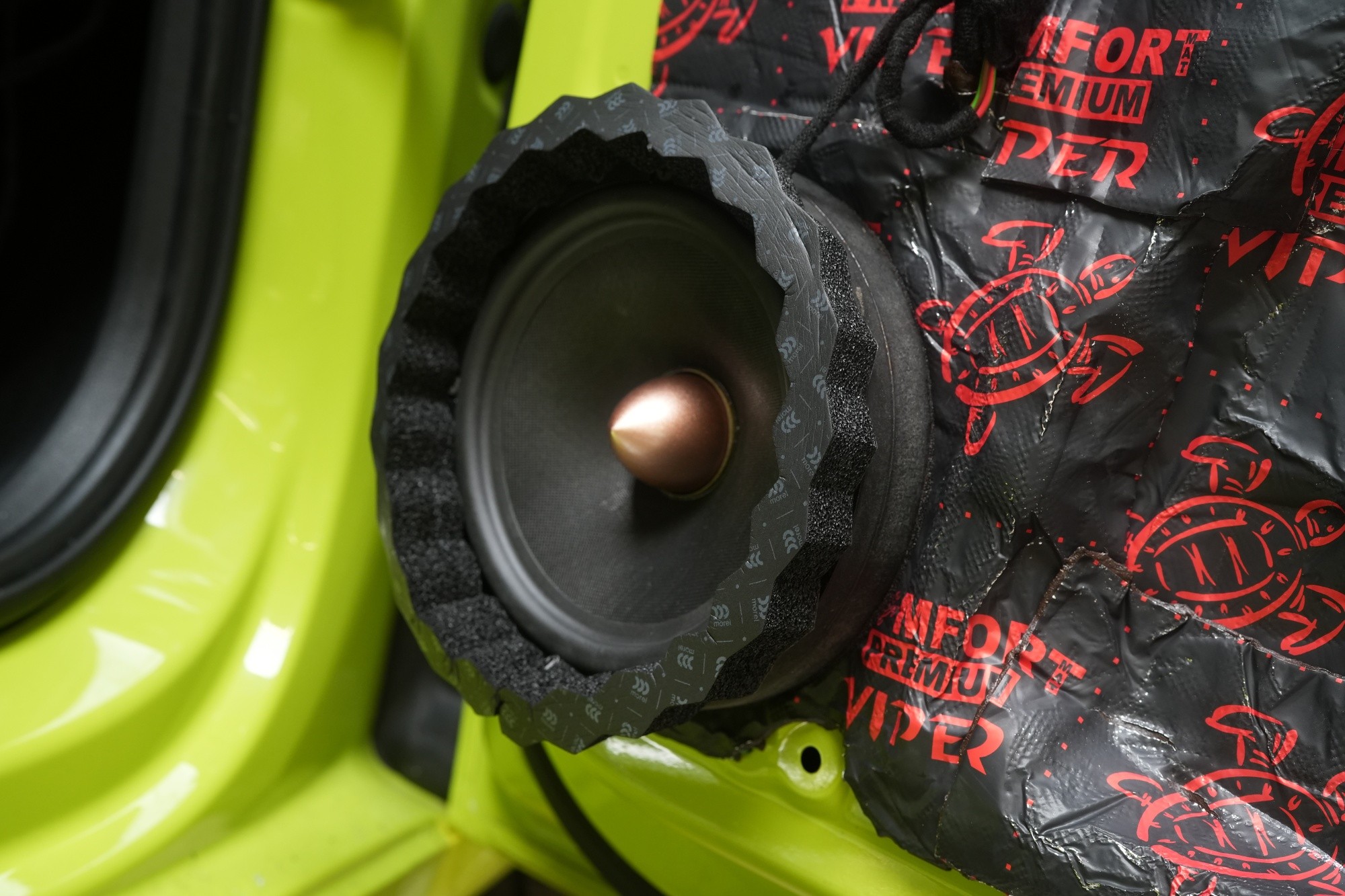

Novinkou pri všetkých našich inštaláciách je aplikácia penového prúžku okolo stredobasového reproduktora. Vďaka tomu dôjde k utesneniu medzi dvernou výplňou a reproduktorom, vďaka čomu sa všetka zvuková energia sústredí do interiéru vozidla, namiesto toho, aby sa odrážala vo vnútri dverí. Táto vychytávka zvýši účinnosť a čistotu zvukového systému.

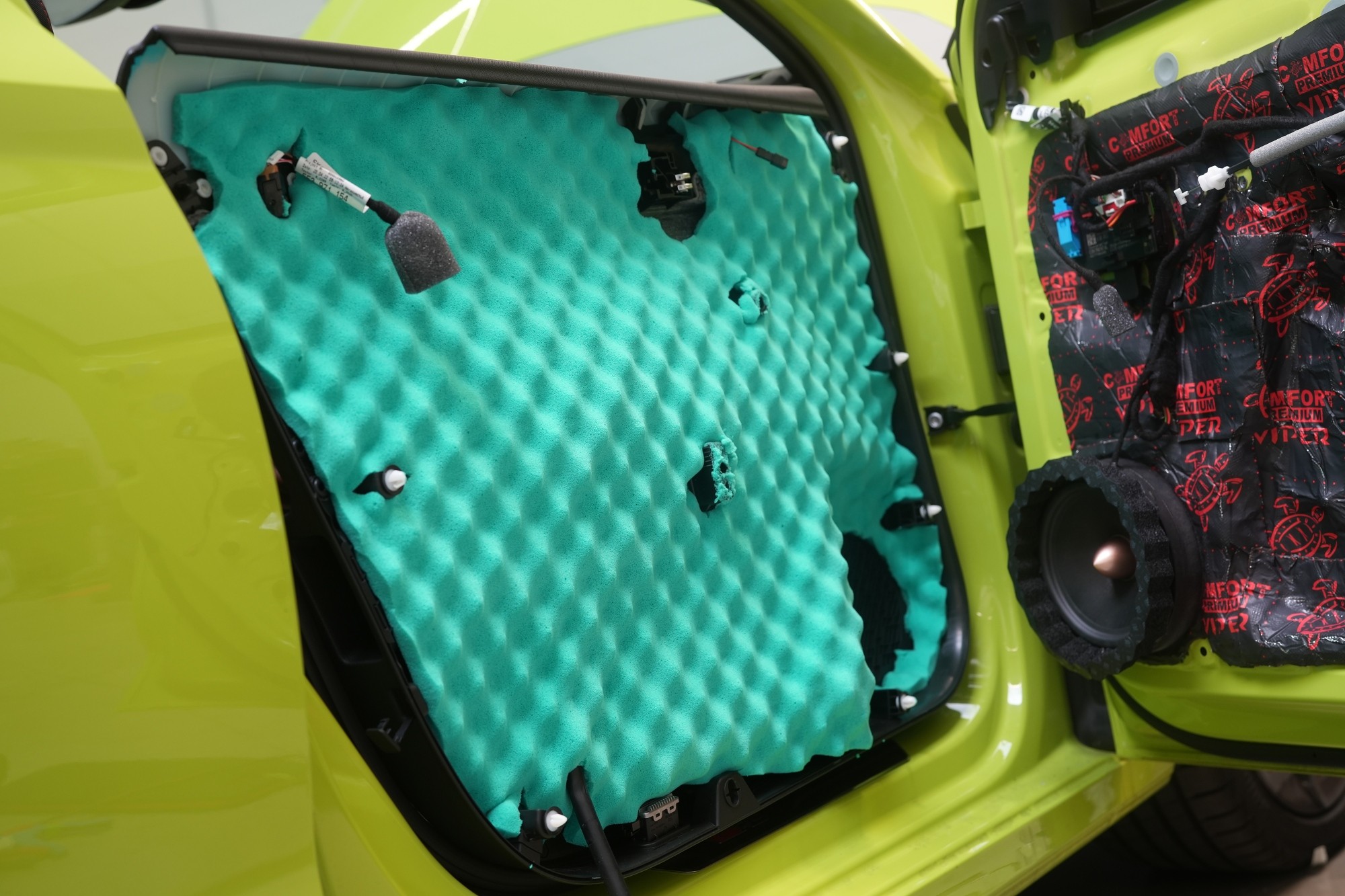

Plastové výplne dverí opatrujeme poslednými dvoma vrstvami, konkrétne opäť antivibračným materiálom Comfortmat Cobra a finálne materiálom pohlcujúcim hluk Comfortmat Soft Wave Expert. Táto flexibilná pena s tvarovou pamäťou sa lepí na plastové čalúnenie dverí z dôvodu zamedzenia škrípania a vŕzgania nielen plastov, ale aj drôtov a ďalších komponentov vo vnútri dverí a dodatočne aj zníži hluk tejto oblasti.

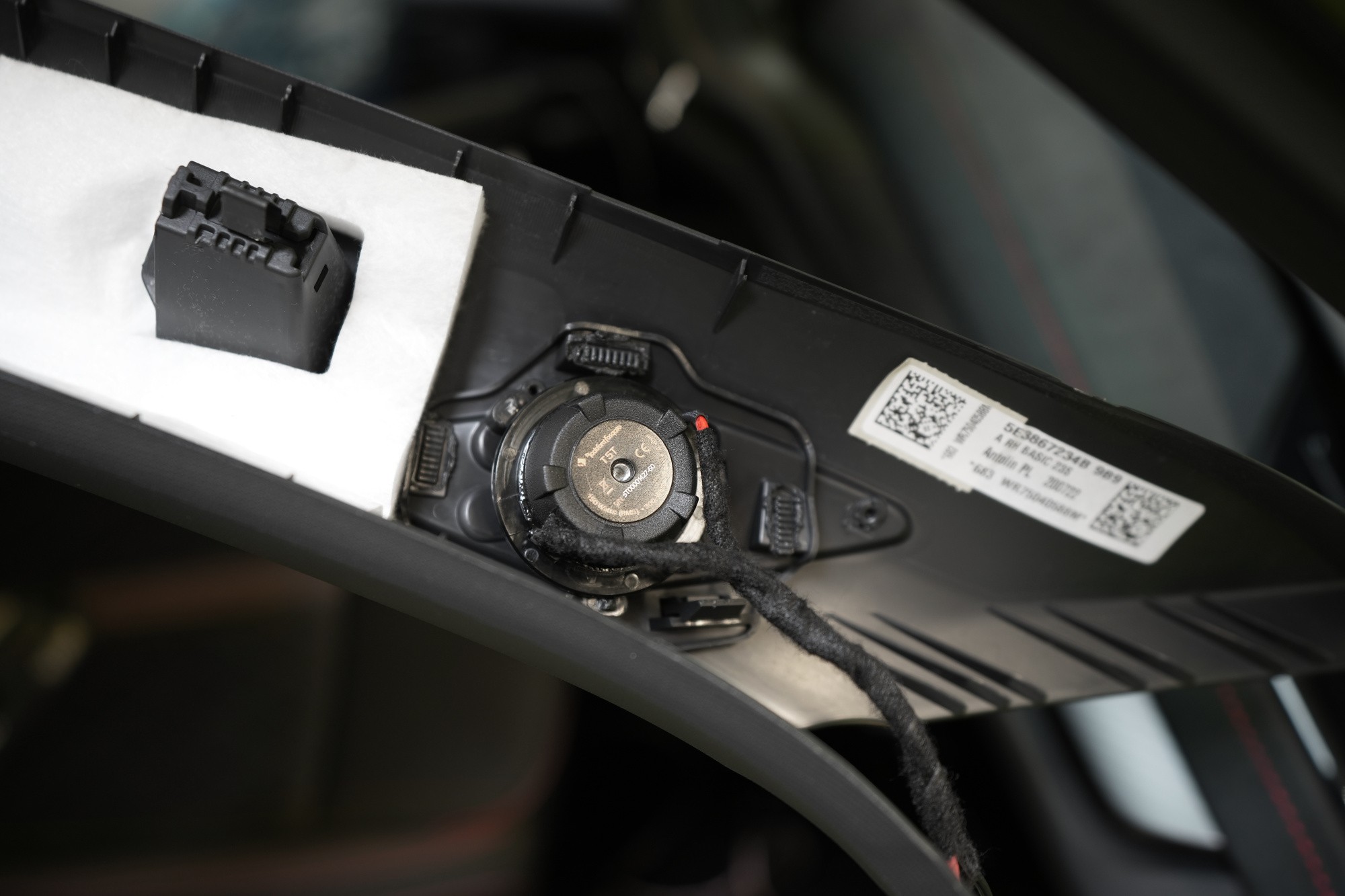

Výškové reproduktory s priemerom 25 mm s kalotou vyrobenou na báze polymérov tekutých kryštálov (LLC) s verným podaním vysokých frekvencií sme umiestnili do originálnej pozície v A-stĺpiku, do ktorých budú dôkladne upevnené pomocou silikónu a následne pevné spojenie poistíme izolačnou páskou.

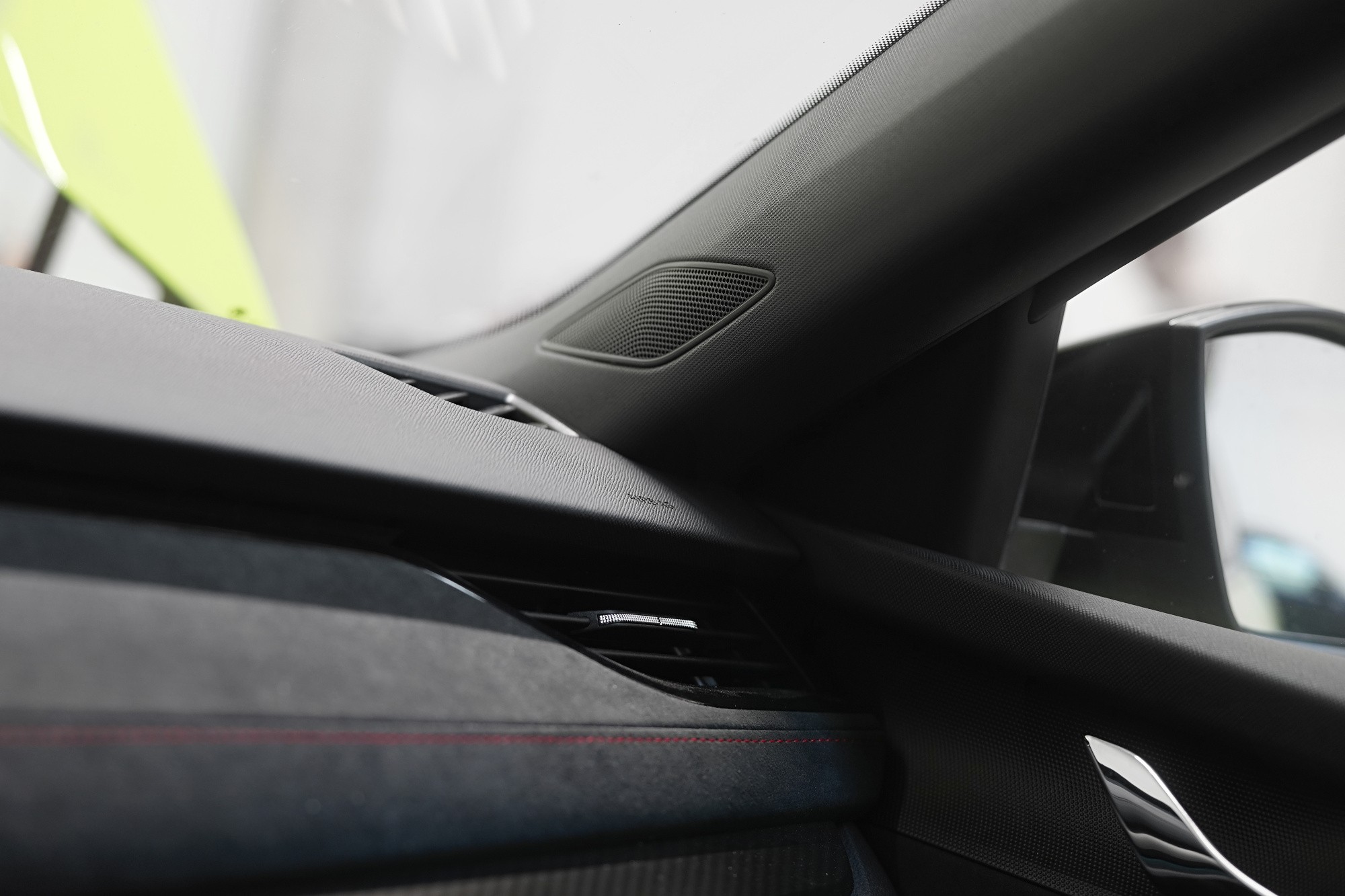

Teraz už fotografia umiestnenia výškových reproduktorov, všetko teda zostáva na svojom mieste. Okrem toho to bolo aj požiadavkou tejto inštalácie. Pozícia nie je kvôli smerovaniu samozrejme optimálna, avšak vďaka dôkladnému naladeniu na DSP procesora si s tým dokážeme úspešne poradiť. Výsledku prispieva aj zapojenie v aktívnom režime každého reproduktora zvlášť, takže môžeme lepšie definovať pozíciu výškového reproduktora.

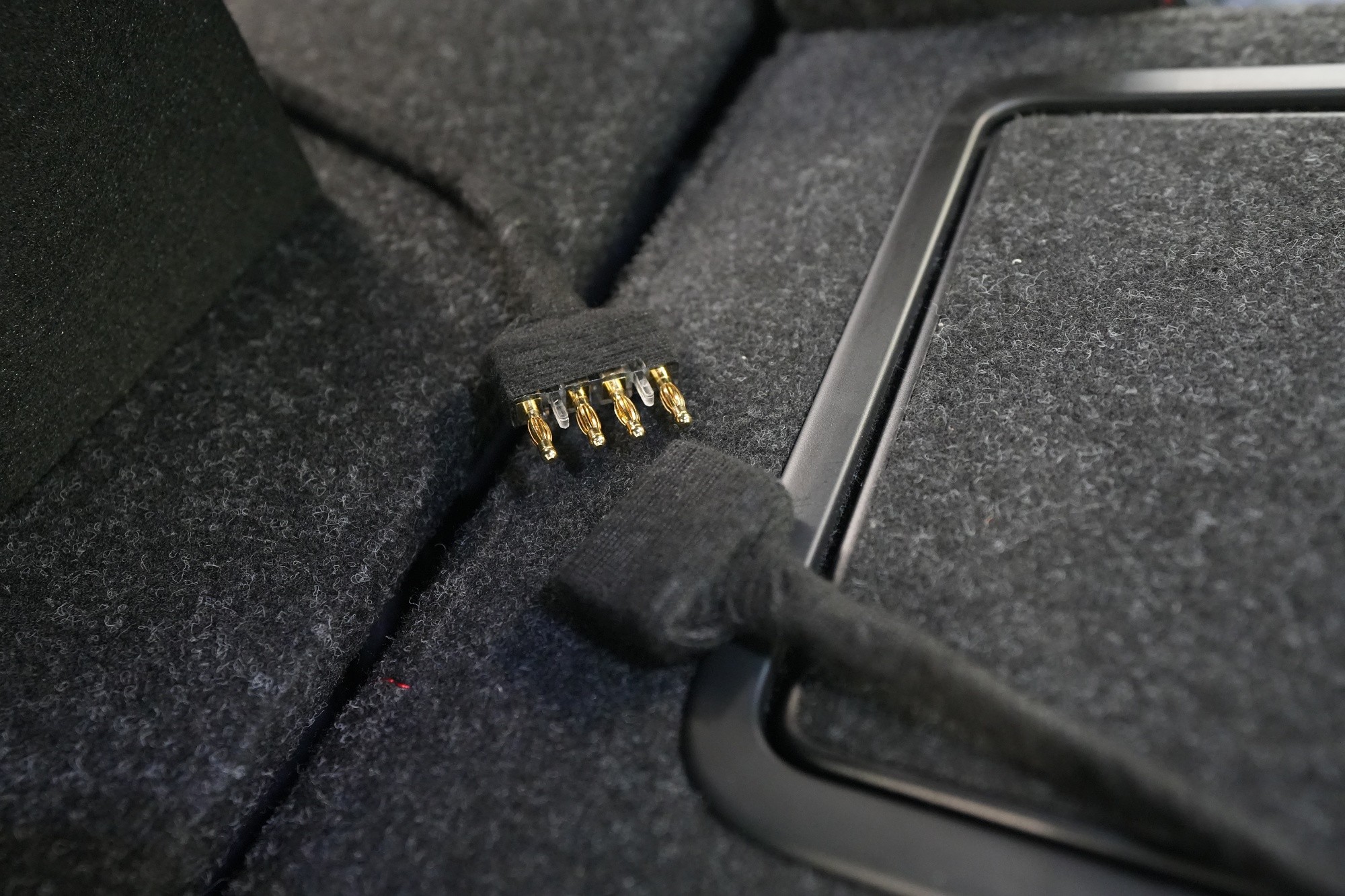

Pokiaľ by náhodou subwoofer prekážal pri ceste na dovolenku alebo výdatný nákup, je možné ho vďaka rýchlospojke kedykoľvek ľahko odpojiť a odobrať z automobilu.

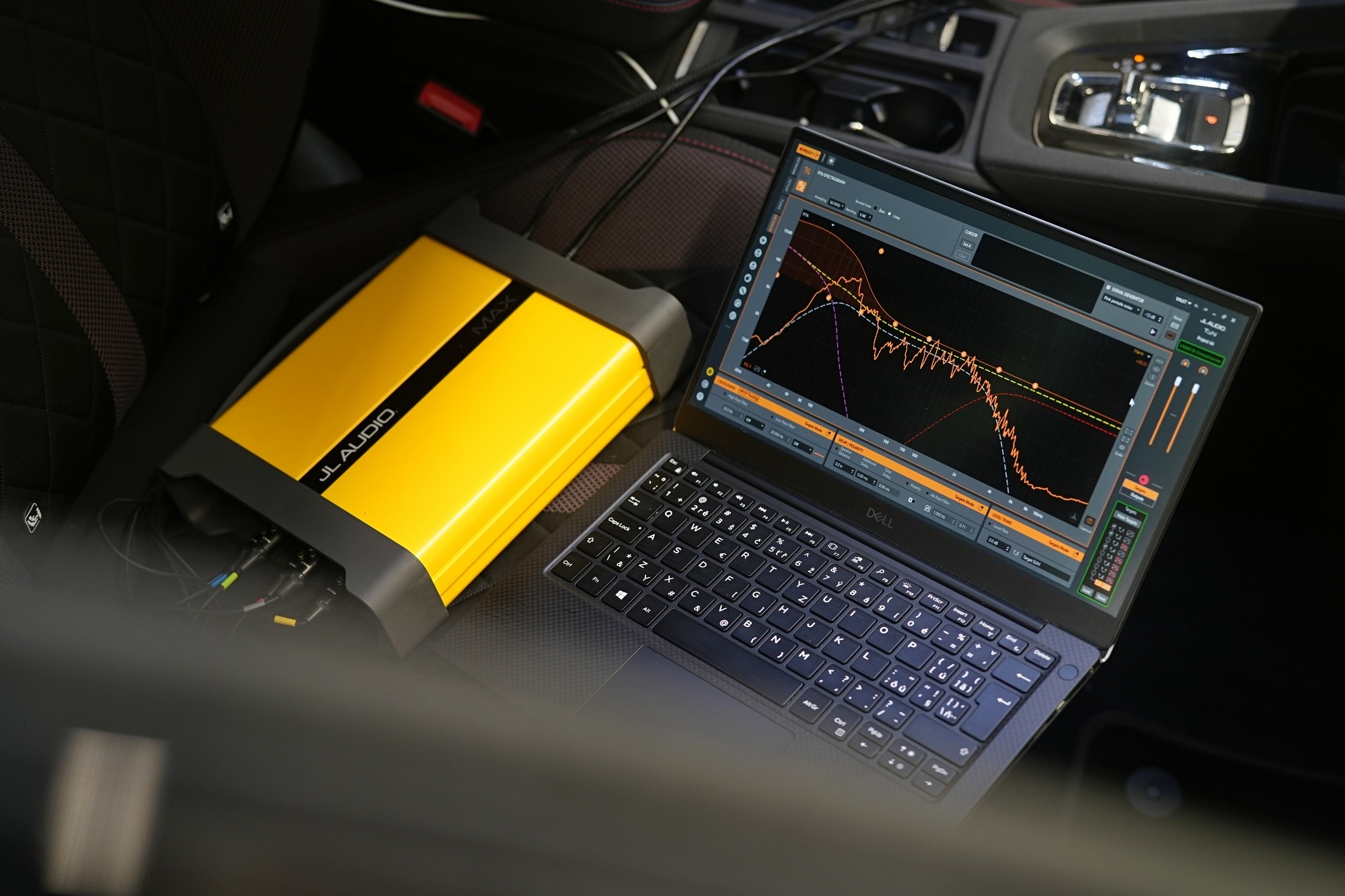

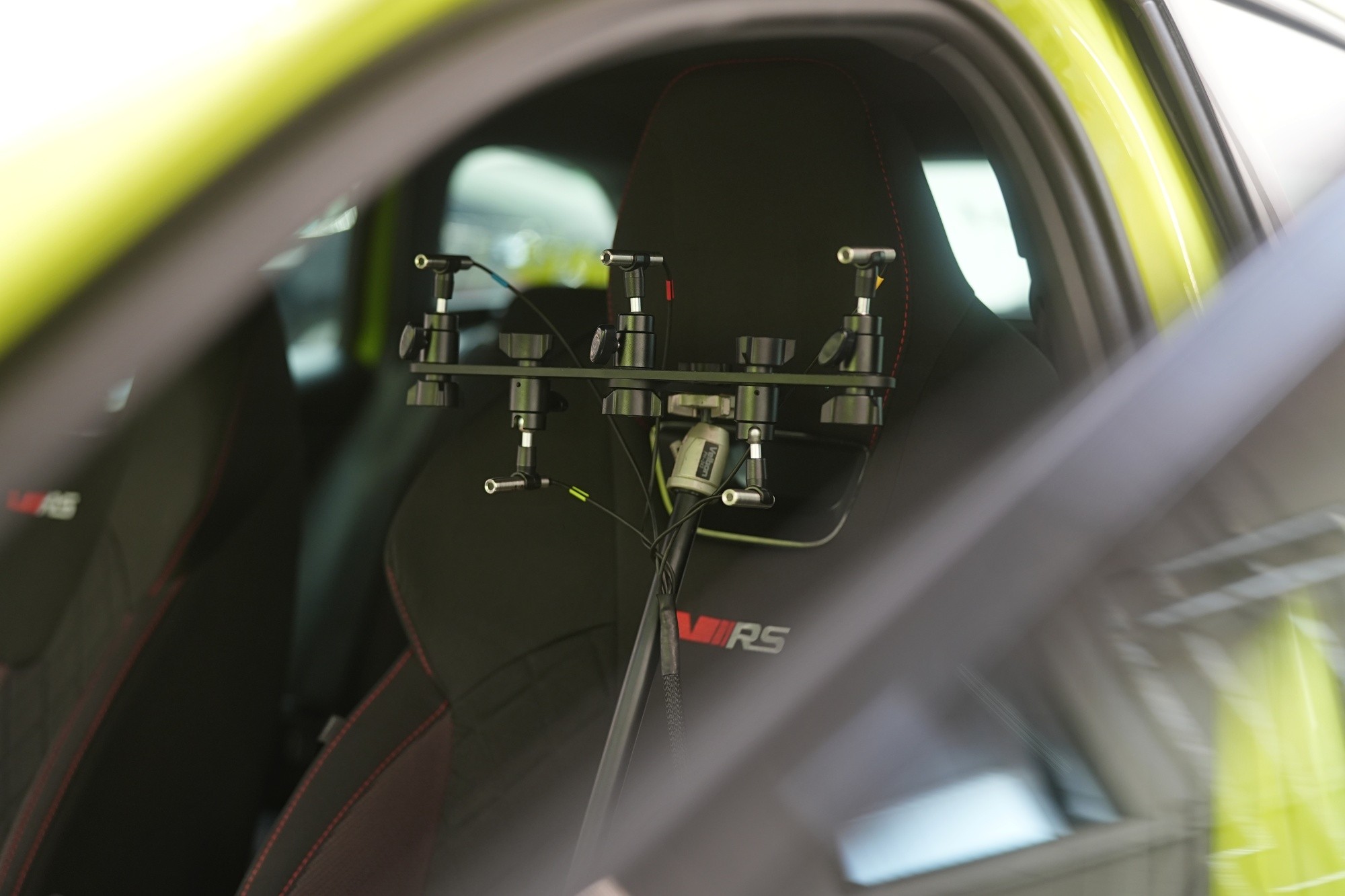

Nastáva čas na dôkladné meranie zvuku, ktoré vykonávame pomocou profesionálneho meracieho systému JL Audio Max-Kit. Vďaka prepracovanému systému s piatimi kalibrovanými mikrofónmi umožní JL Audio Max-Kit s maximálnou presnosťou zmerať frekvenčnú odozvu a fázu reproduktorov, oneskorenie signálu aj továrensky nastavený zvuk. Práve správne nastavenie oneskorenia signálu (časových korekcií) patrí k najdôležitejším parametrom ozvučenia vozidla.

Na tejto fotografii môžete vidieť priebeh merania frekvenčnej odozvy jedného z reproduktorov. Po každom jednotlivom meraní, ktorých býva dokopy aj niekoľko desiatok, sa upraví v programe DSP procesora EQ krivka meraného reproduktora. Tento postup sa opakuje tak dlho, kým sa nepodarí získať lineárnu odozvu reproduktorov, čo umožní ich prirodzený prejav. Meranie aj nastavenie všetkých reproduktorov je časovo náročný úkon, ale zároveň ide o jedinú cestu k skutočne kvalitnému a vernému zvuku.

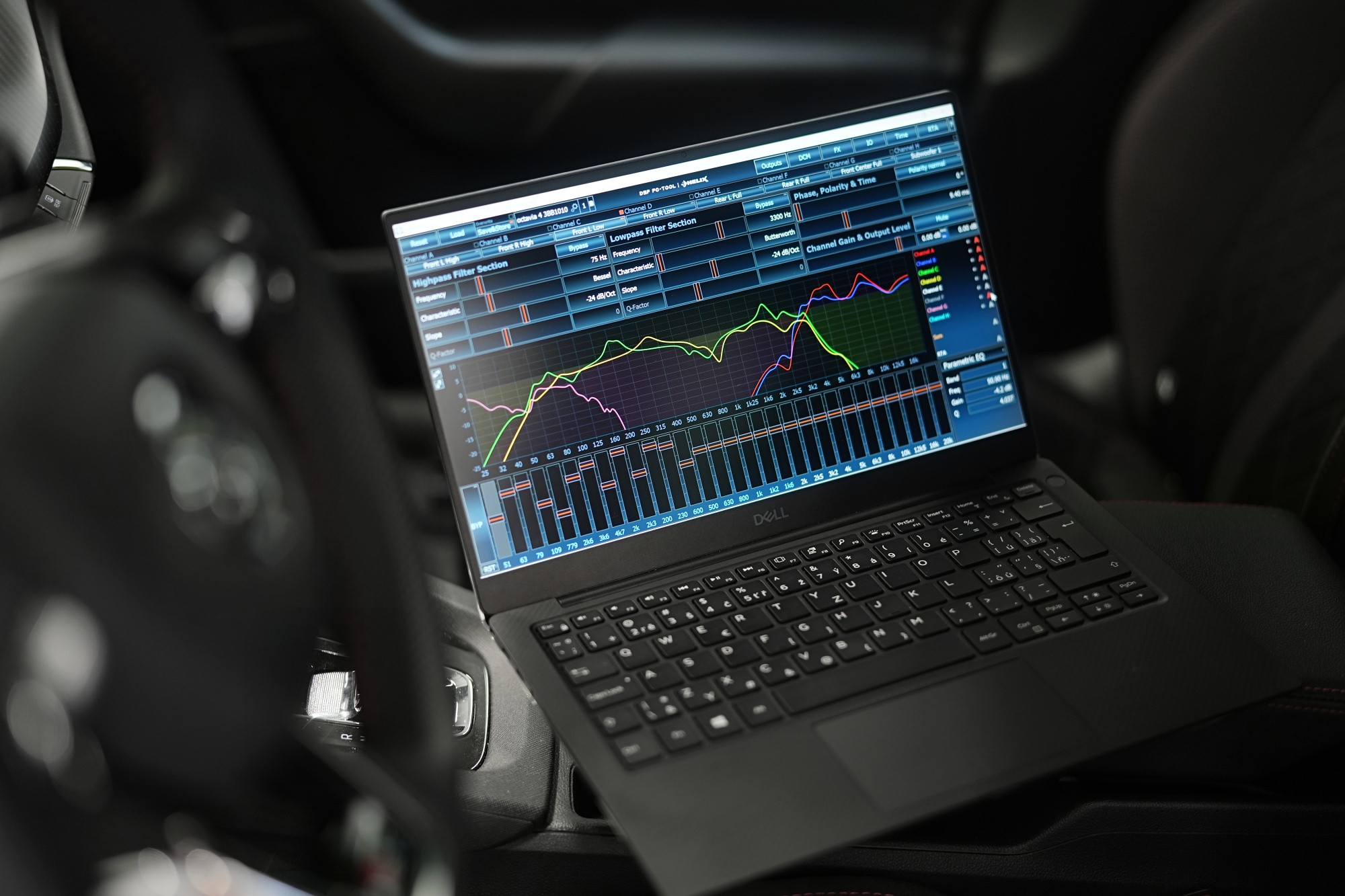

Po každom meraní nastavíme pre konkrétny reproduktor priestorovú korekciu ekvalizéra v programe DSP procesora. Na fotografii môžete vidieť výsledné ekvalizačné krivky všetkých reproduktorov dohromady. Všimnite si teda, že každý z reproduktorov má odlišnú výslednú EQ krivku. Na DSP procesore nastavíme aj časové korekcie, pásmové priepusty, úrovne, typy filtra a ďalšie dôležité funkcie. To nám umožní, aby v skladbe vynikol každý detail, ktorý interpret zanechal na nahrávke a hudobná scéna sa z dverí presunula priamo pred vás. Výsledkom úspešného nastavenia je verný zvuk a pocit, že sedíte na živom koncerte priamo pred interpretom.
