Toyota GR86 - špičkové ozvučenie

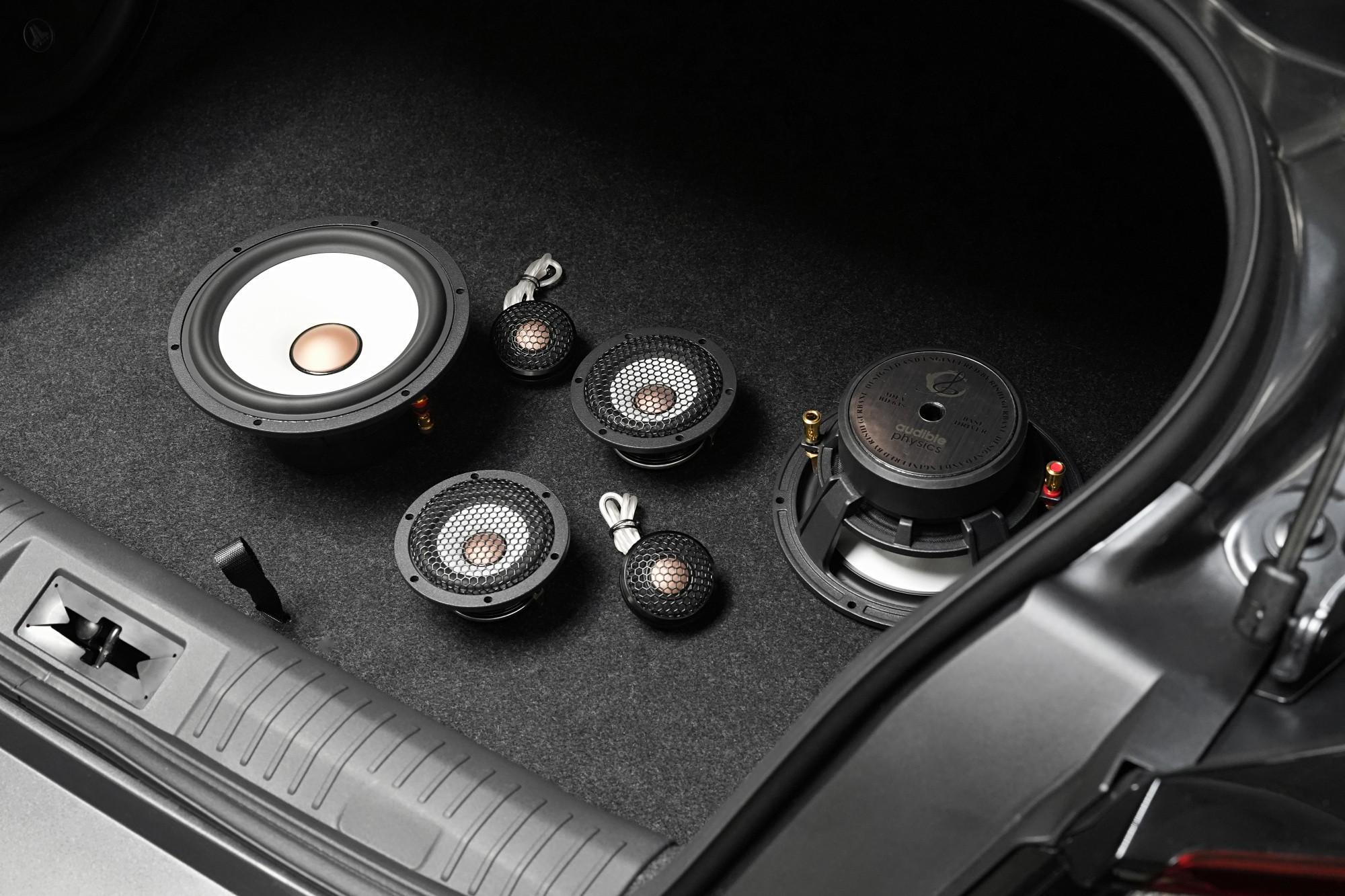

Najprv tradičné zoznámenie s produktmi. O reproduktoroch do tohto automobilu sme od začiatku mali jasno a čakali sme iba na schválenie majiteľa. V danej cene nekompromisný trojpásmový systém indonézskeho výrobcu Audible Physics zaujme predovšetkým svojim špičkovým zvukom a perfektným zladením všetkých troch komponentov. Pri tejto inštalácii však oceníme aj krásny dizajn, ktorý podčiarkne krásu tohto automobilu.

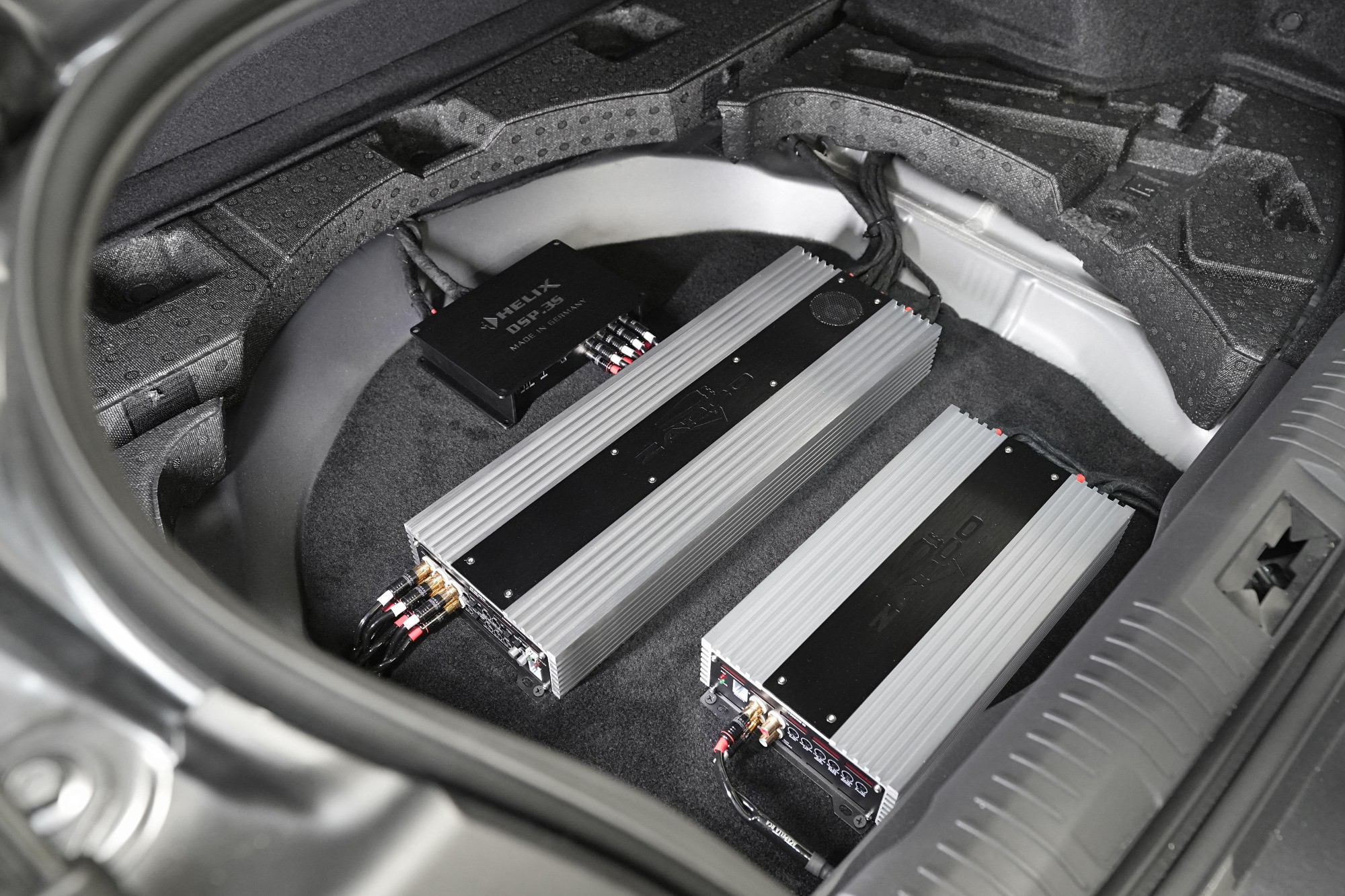

Do dvojitého dna batožinového priestoru sme inštalovali tri dôležité súčasti nového audio systému. 6kanálový analógový zosilňovač amerického výrobcu Zapco poskytne vynikajúcu kvalitu zvuku všetkým reproduktorom a samozrejme tak potrebný výkon. Druhý zosilňovač triedy D od rovnakého výrobcu dodá "šťavu" výkonnému subwooferu JL Audio a zvuk finálne naladíme na DSP procesore Helix.

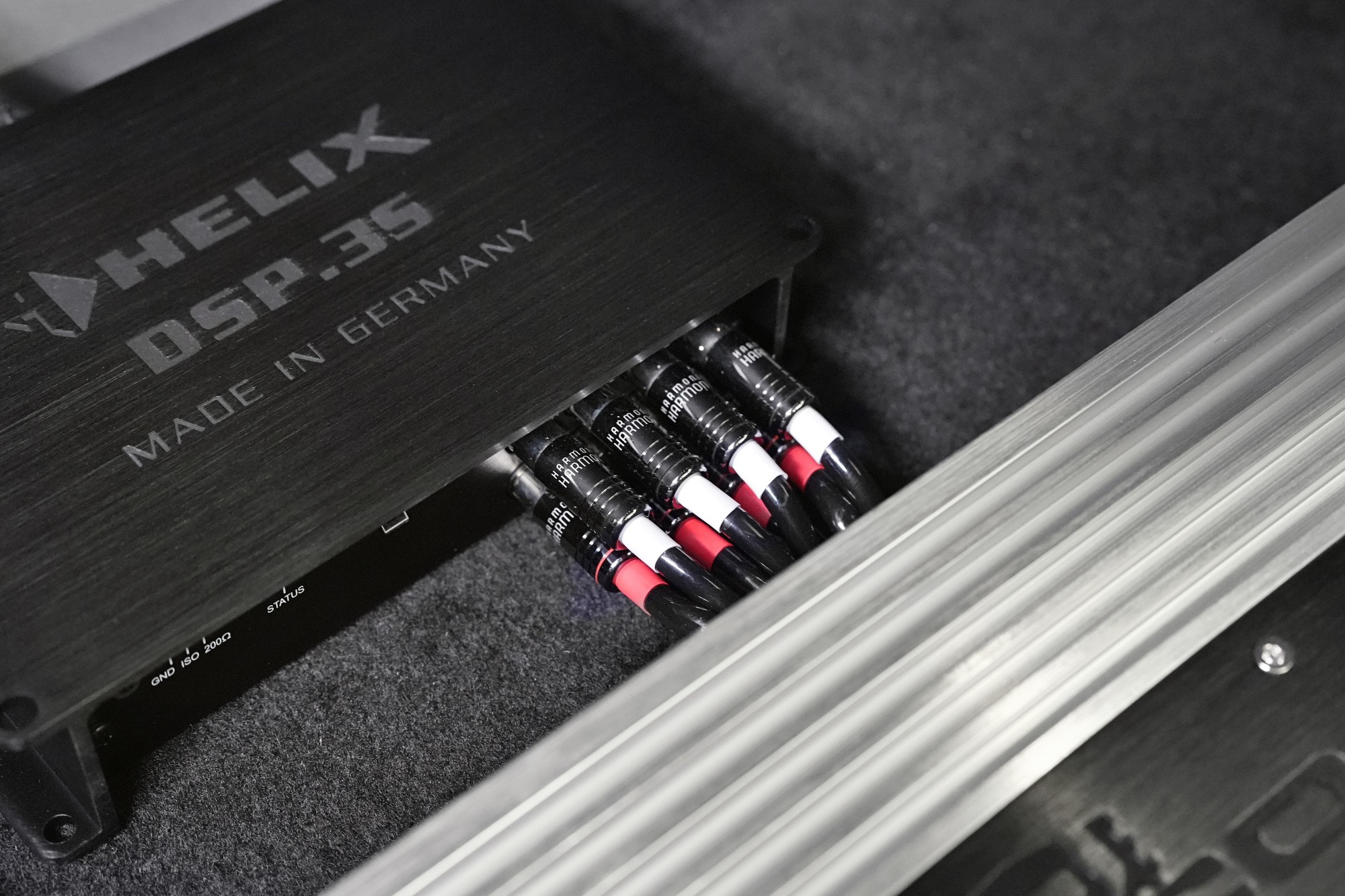

Bez DSP procesora sa žiadny kvalitný audio systém v dnešnej dobe nezaobíde. Vďaka nemu budeme schopní zvuk v tomto automobile detailne naladiť, aby poskytoval majiteľovi vozidla požadovaný výsledok. Na účely tejto inštalácie sme zvolili DSP procesor Helix od nemeckých majstrov z Audiotec-Fischer. Kvalitné komponenty si žiadajú aj kvalitné signálové káble. V tomto prípade padla voľba na rad Acapella od výrobcu Harmonic Harmony, ktorý sa úzko špecializuje na high-end kabeláž.

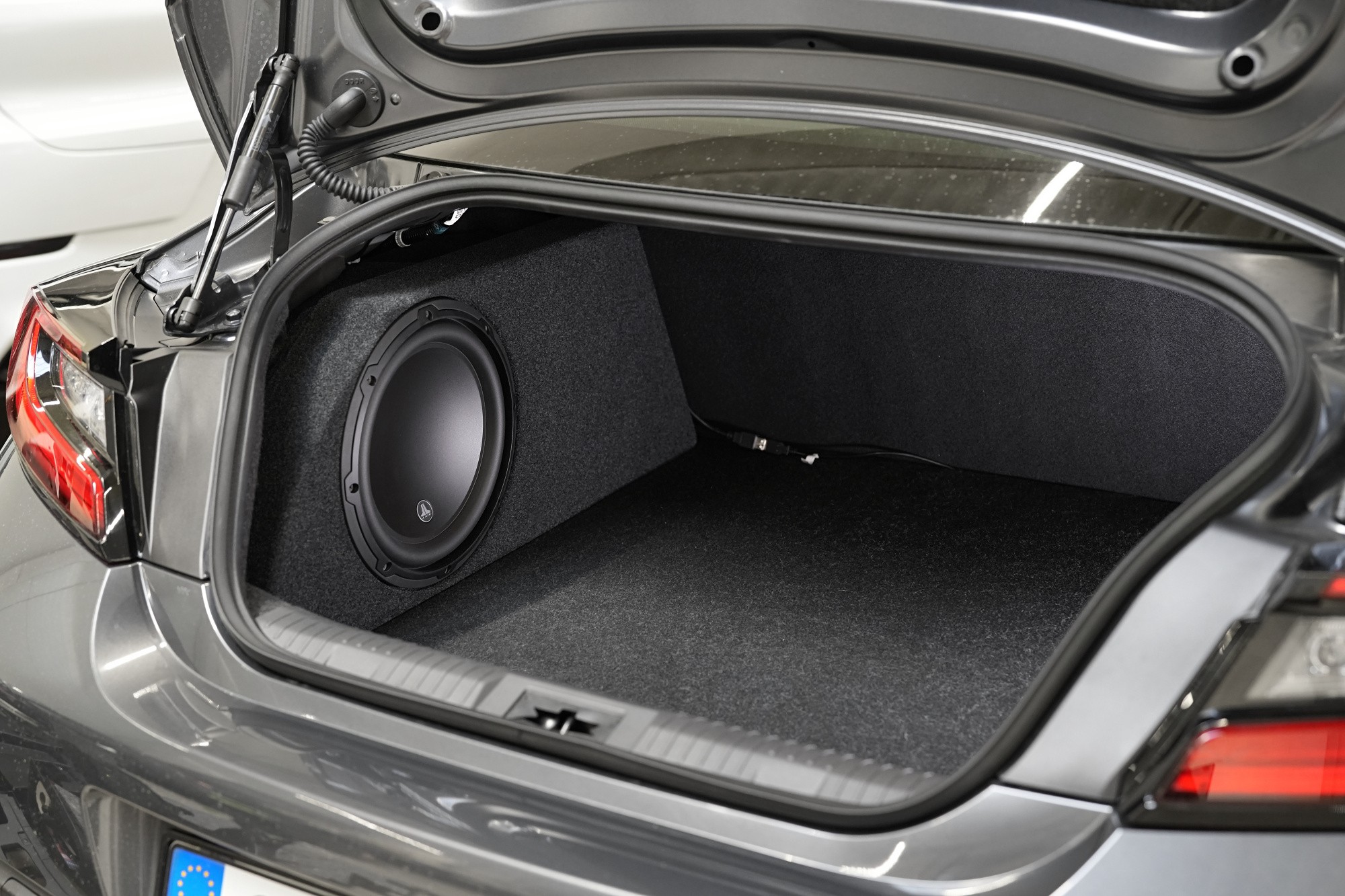

Na ľavý bok batožinového priestoru sme umiestnili kompaktnú OEM ozvučnicu, ktorú sme osadili výkonným subwooferom JL Audio modelového radu W3. Ten sa postará o kvalitné podanie nízkych kmitočtov a to pri minimálnom objemovom obmedzení batožinového priestoru.

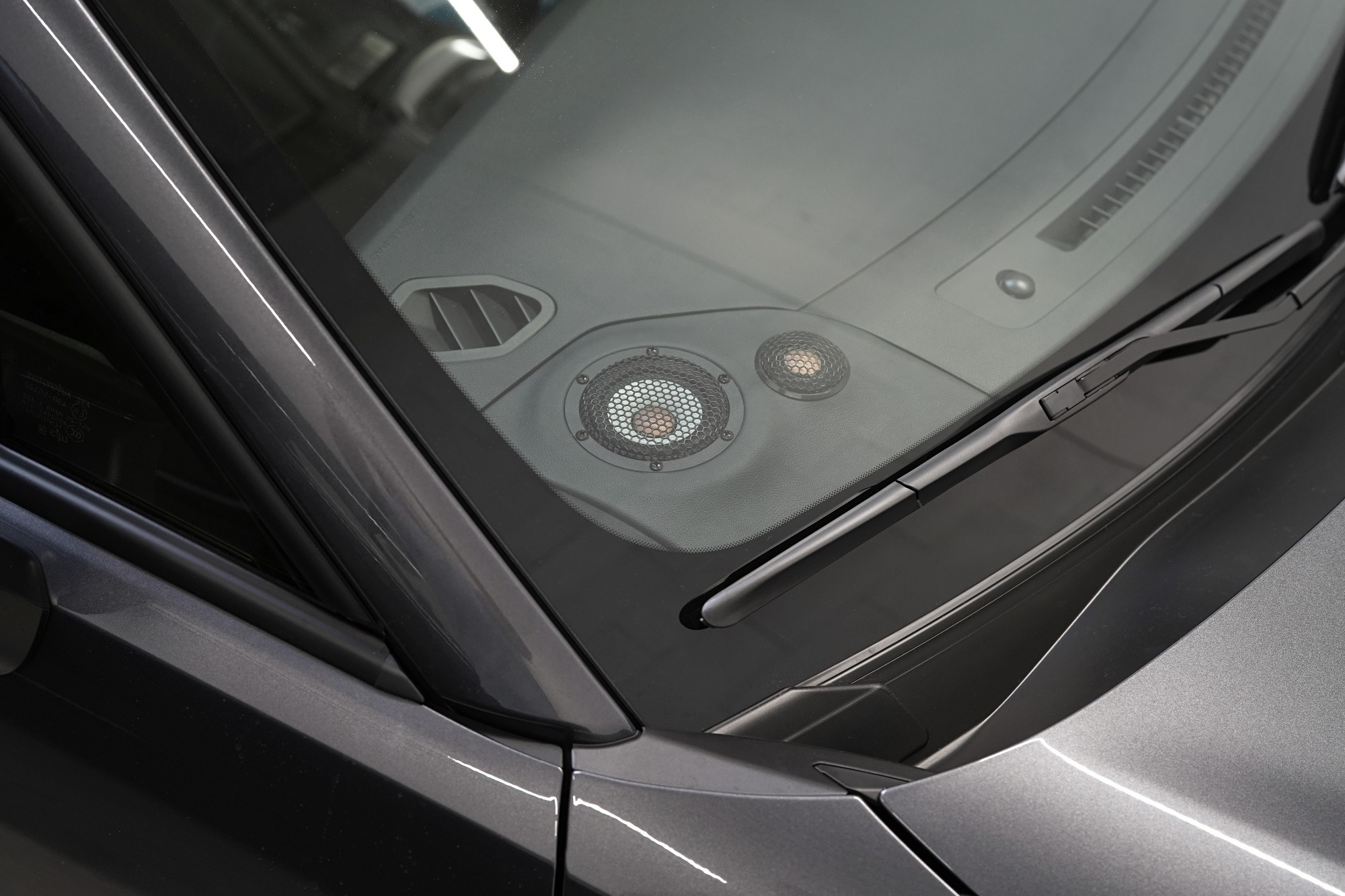

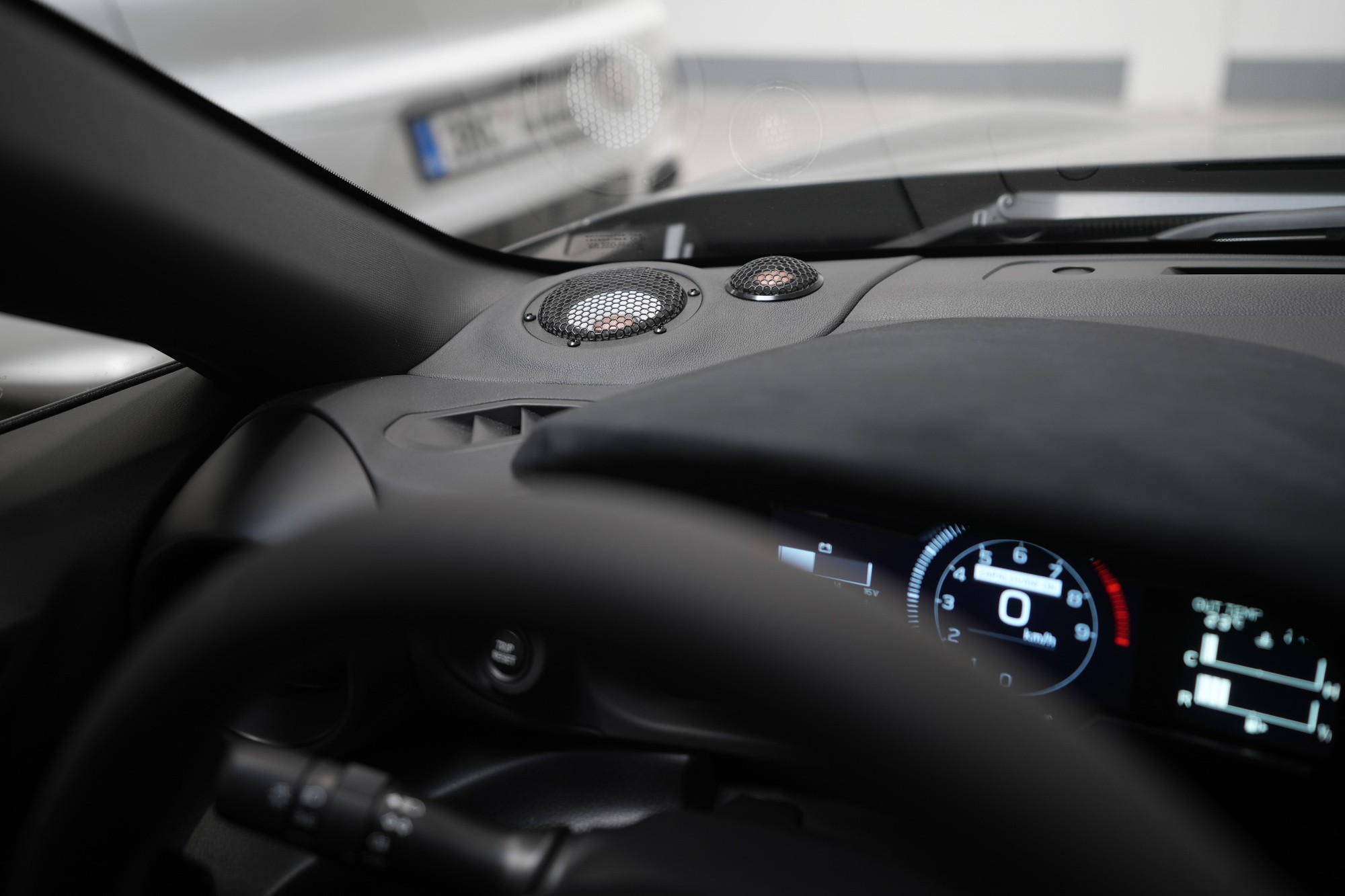

Teraz sa už pozeráte na výškové a stredové reproduktory Audible Physics. Požiadavkou pre túto inštaláciu bolo zachovanie pôvodného designu interiéru, dovolili sme si však ponúknuť zákazníkovi úpravu originálnych pozícií pre lepšie využitie tejto pre zvuk nie príliš podarenej lokácie. Úprava zahŕňala lamináciu pôvodných mriežok, ich potiahnutie do koženky zodpovedajúcej farebnosti a štruktúre palubnej dosky a samozrejme priznanie nových reproduktorov.

Reproduktorový systém Audible Physics z najvyššieho radu 3DEV zahŕňa 165 mm stredobasový, 75 mm stredový a 20 mm výškový reproduktor s vysokým rozlíšením. Všetko s maximálnou precíznosťou navrhnuté tak, aby jednotlivé komponenty spolupracovali v dokonalej harmónii. Výškové a stredové reproduktory, na ktoré sa pozeráte, zaujmú vlastnou patentovanou membránou Matrix Alloy Dome zo zliatiny horčíka a hliníka, ktorá umožňuje tradičný zážitok zo zvuku Audible Physics. Krásny dizajn iba umocňuje výnimočnosť týchto reproduktorov.

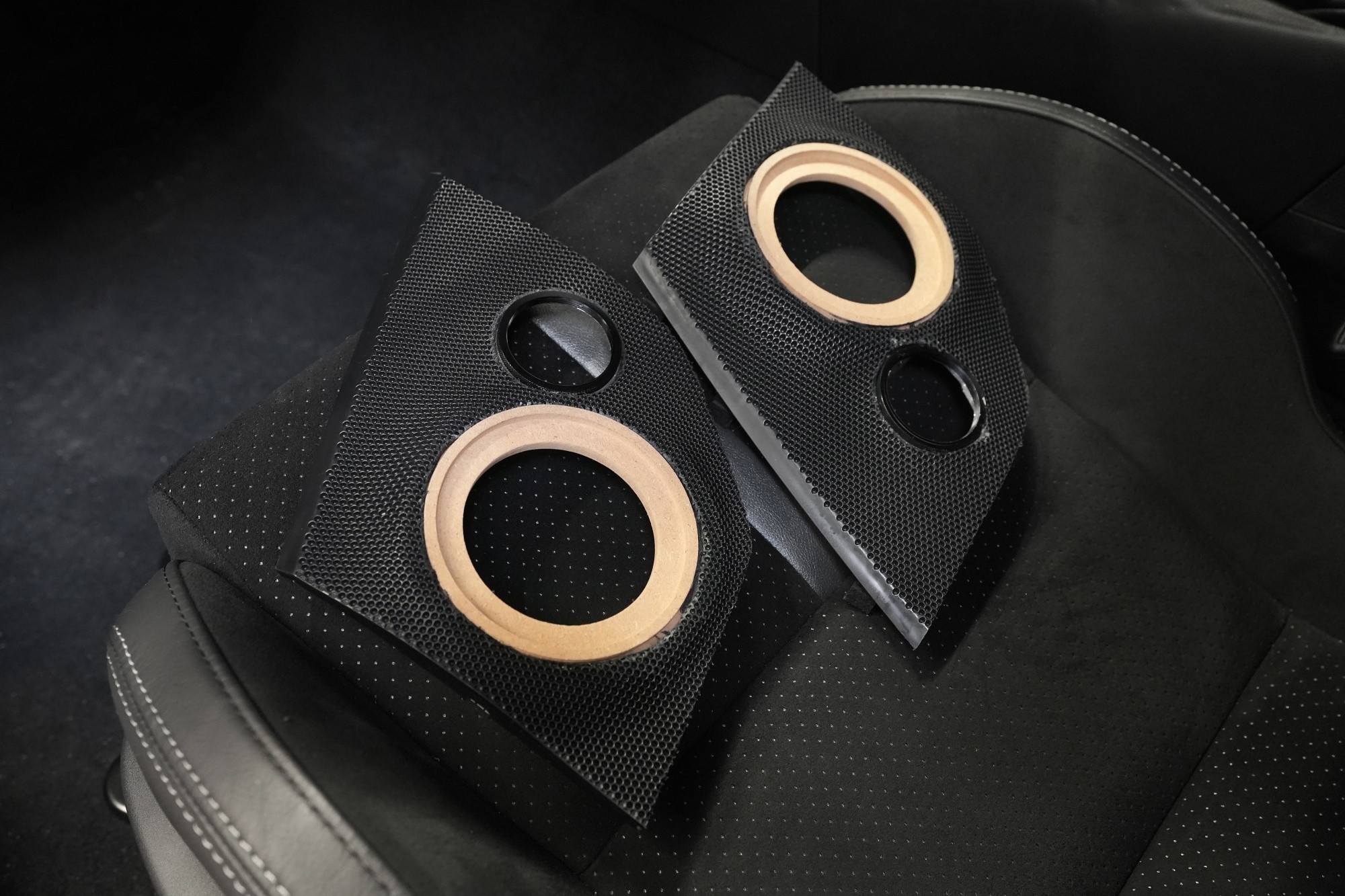

V skratke popíšeme aj úpravu pôvodných pozícií výškových a stredových továrenských reproduktorov. Pozeráte sa na originálne mriežky, do ktorých sme umiestnili MDF krúžky vyrobené na CNC pre stredové reproduktory a plastové krúžky pre tie výškové.

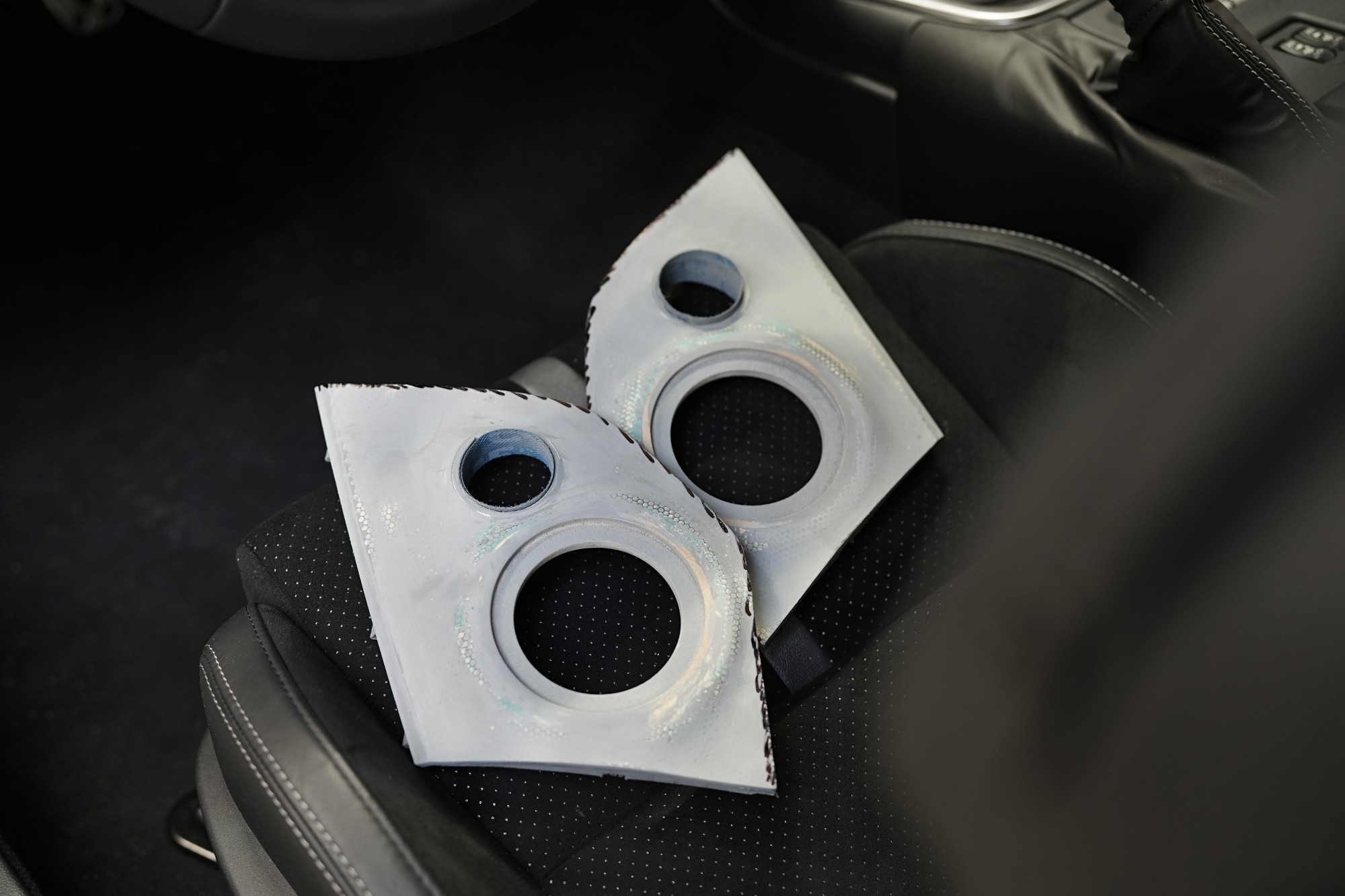

Následne sme mriežky pomocou laminátu upravili do takmer finálnej podoby. Všetko vybrúsené tak, aby dizajn nadväzoval na palubnú dosku a nenarušoval pôvodný koncept.

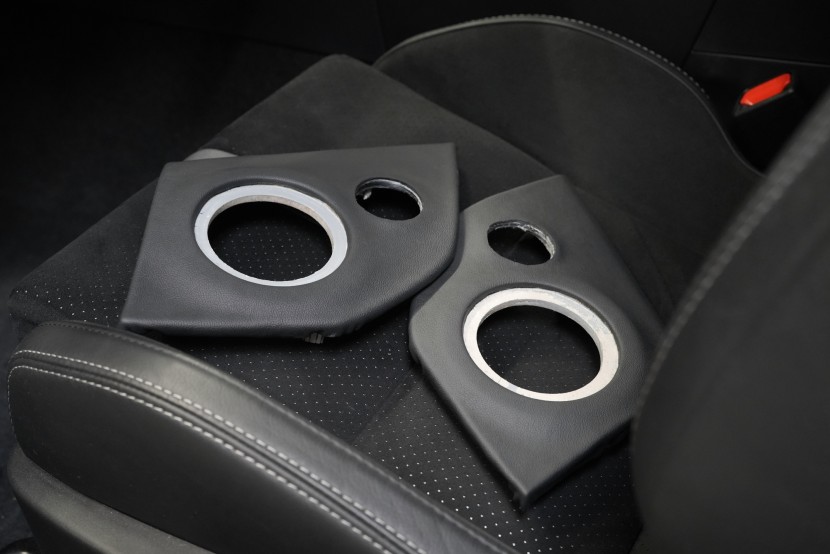

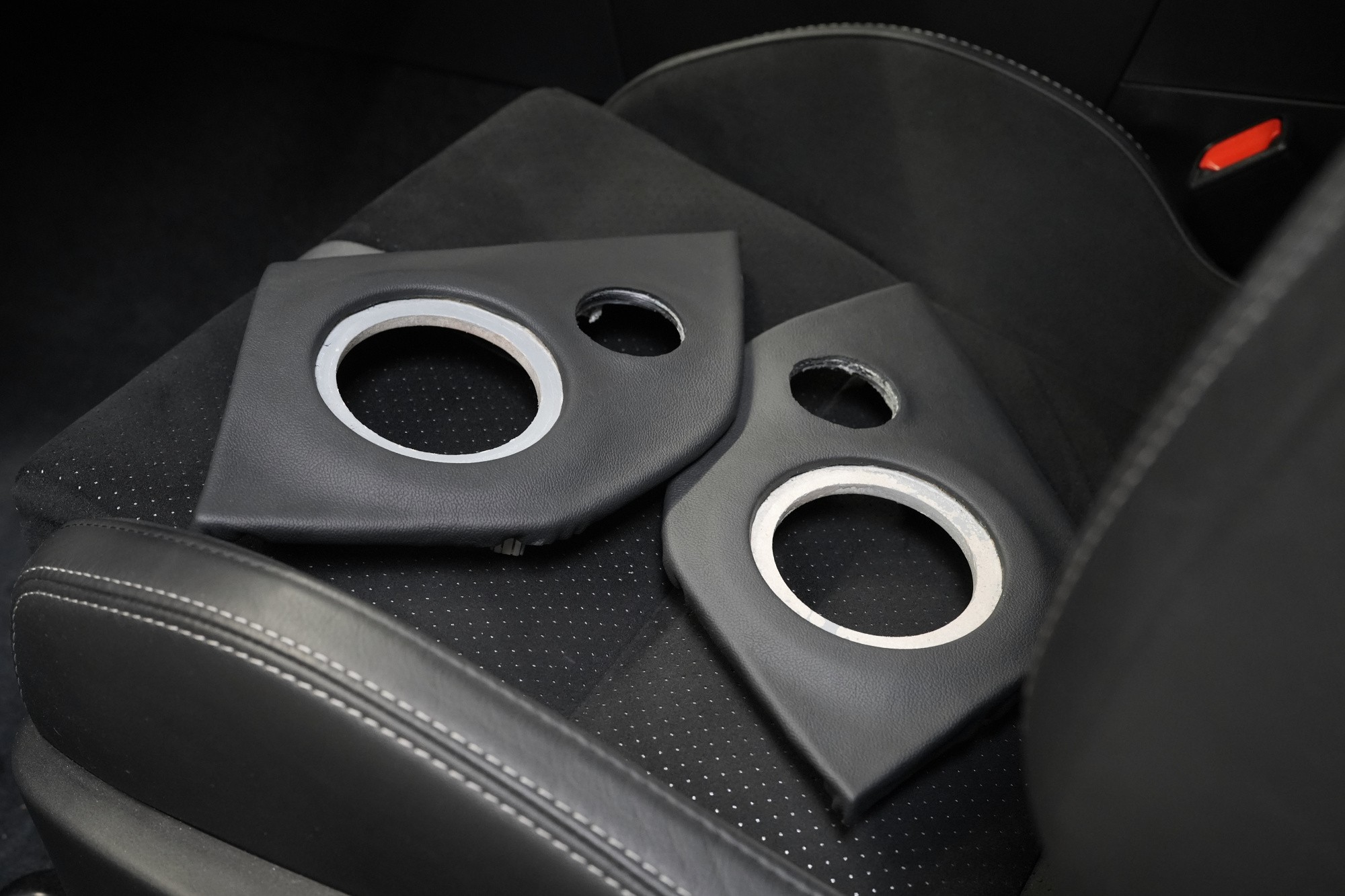

A teraz sa už pozeráte na finálny výsledok nachystaný na osadenie reproduktormi. Mriežky sme potiahli do koženky, ktorá je farbou aj štruktúrou podobná palubnej doske a nadviaže na jej dizajn.

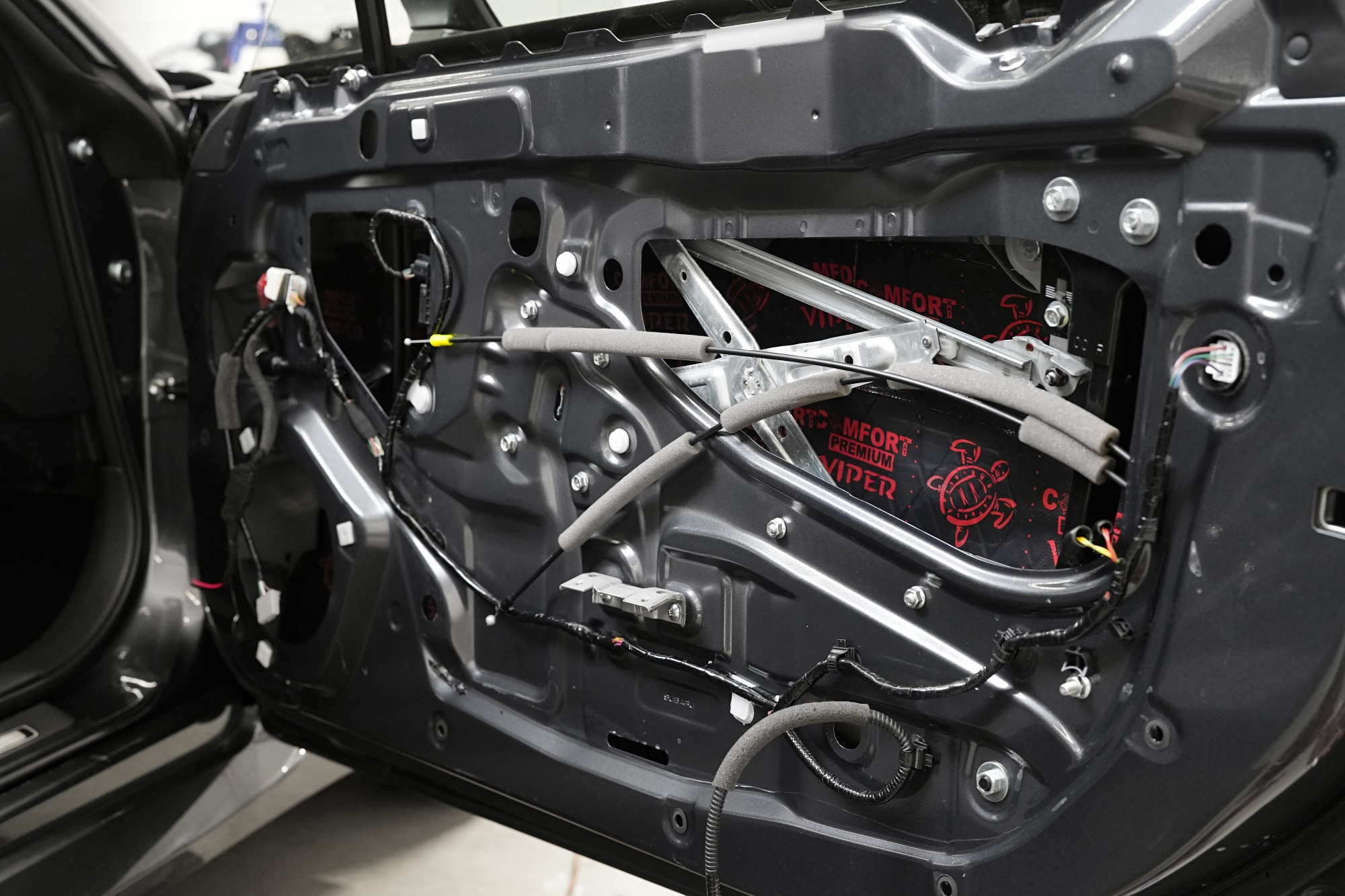

Pokračujeme inštaláciou basových reproduktorov. Najprv aplikujeme antivibračný materiál na vonkajší plech dverí, konkrétne Comfortmat Viper s hrúbkou 3 mm. Ten pohltí vibrácie od reproduktorov Morel a spevní tenký plech dverí. Viper s akustickým stratovým činiteľom 0,49 jednotiek sa pýši najlepším pomerom účinnosti a nízkej hmotnosti na trhu a je optimálnym riešením na inštaláciu výkonných reproduktorov.

Iba za reproduktor následne lepíme akustický materiál, ktorý má jednu veľmi zaujímavú funkciu a to absorpciu stojatého vlnenia za reproduktorom. Vďaka tomu sa zvuk neodráža od plechu dverí, ale je pohltený materiálom, čo vedie k znateľnému zlepšeniu zvuku. Aj Comfortmat Tsunami je úplne vodeodolný, nenasáva vlhkosť a vďaka extrémne priľnavej vrstve nehrozí jeho odlepenie.

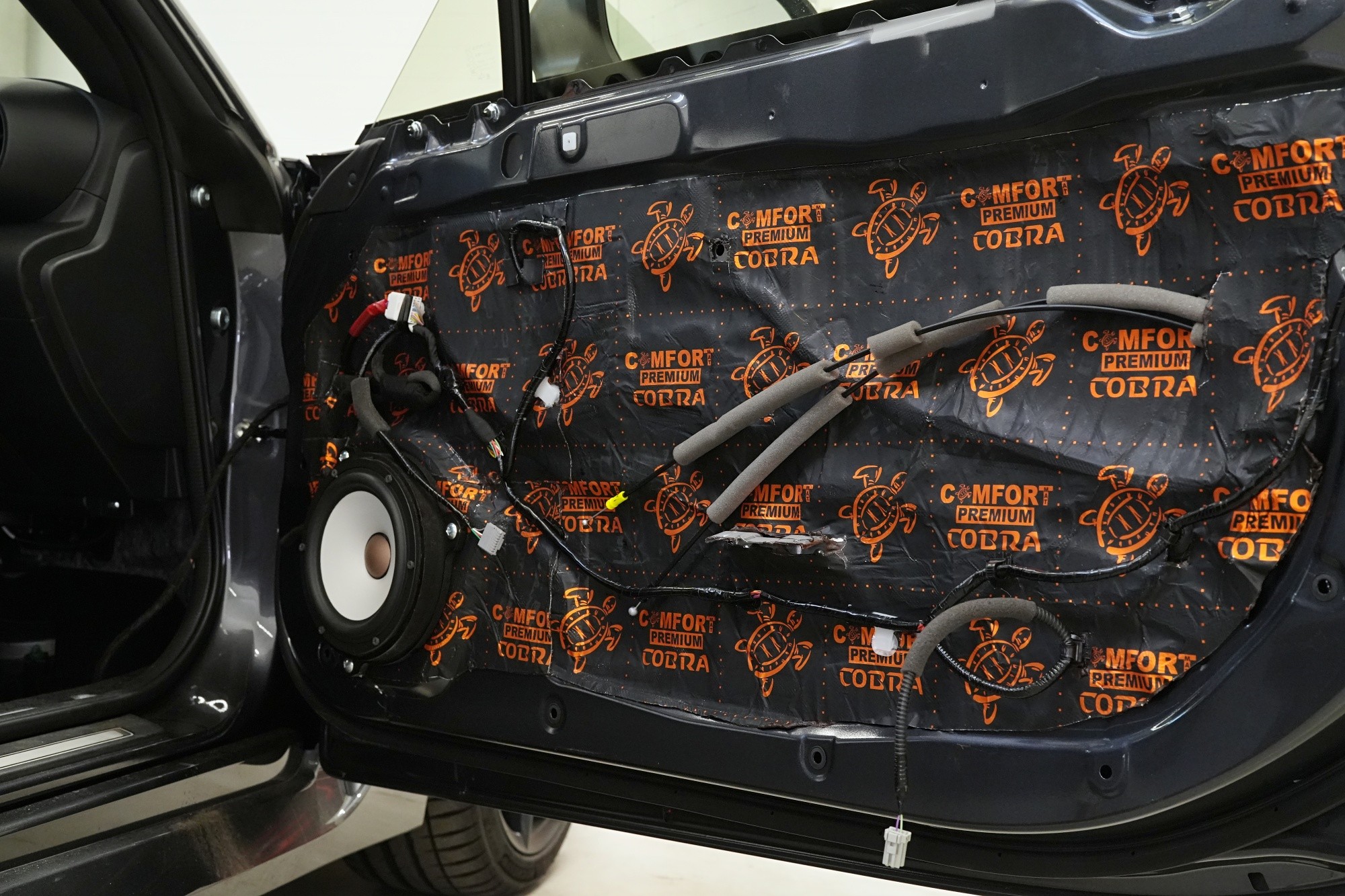

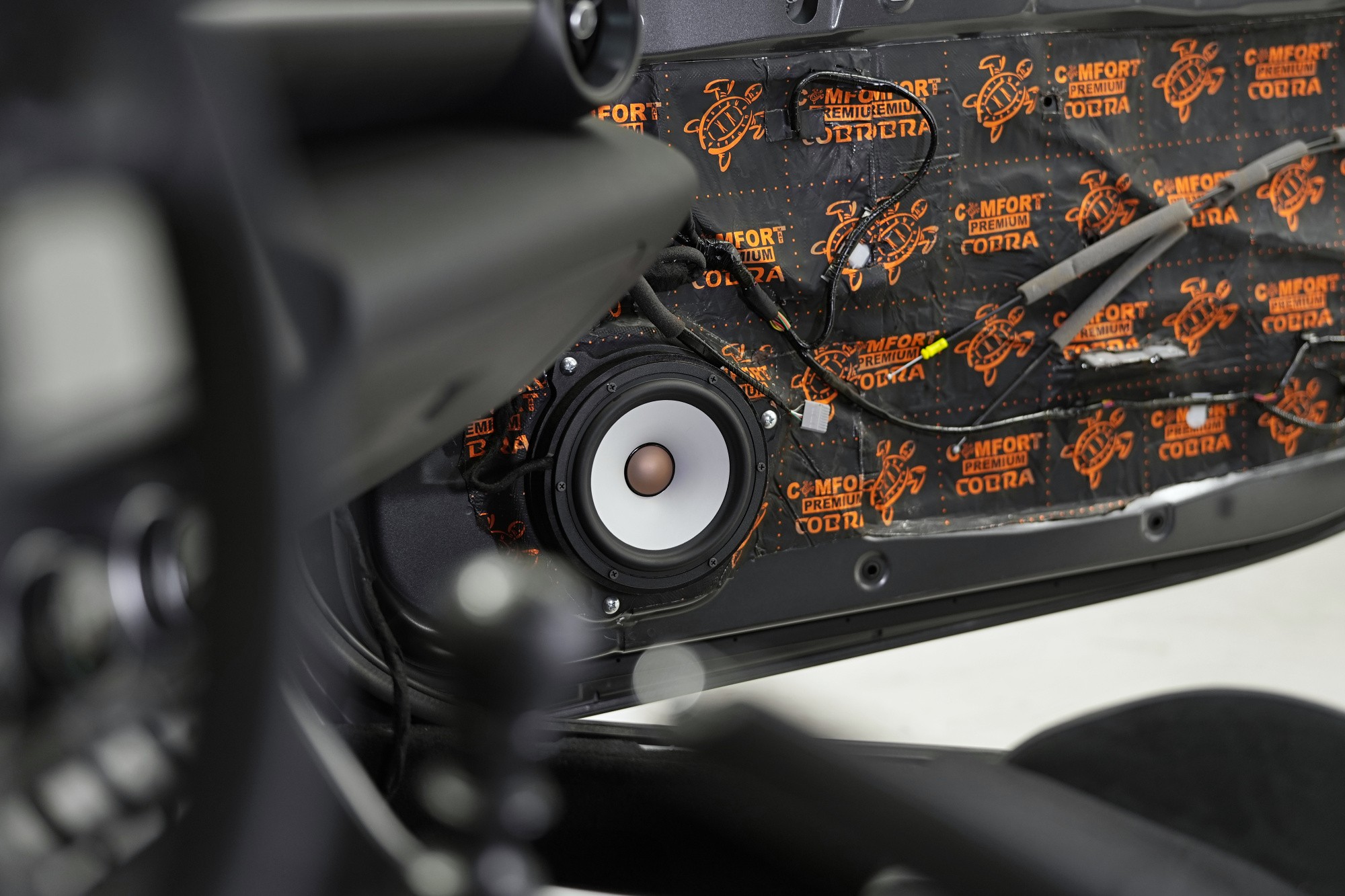

Teraz sa už pozeráte na tretiu vrstvu tlmenia dverí v podobe ultraľahkého antivibračného materiálu Comfortmat Cobra, ktorý zamedzí vibráciám, ktoré výkonné woofery spôsobujú. Aj pri výbere materiálov sme brali ohľad na veľké rozmery dverí, aby sme pánty zbytočne nezaťažovali. Zaiste ste si všimli aj krásne biele membrány stredobasu s medeným vrchlíkom. Membrána je vyrobená z pokročilého materiálu MSP (Magnesium Silicate Polymer), ktorý je známy svojou vynikajúcou tuhosťou, veľmi nízkou hmotnosťou a minimálnymi vibráciami, čo umožňuje presnú a prirodzenú reprodukciu zvuku.

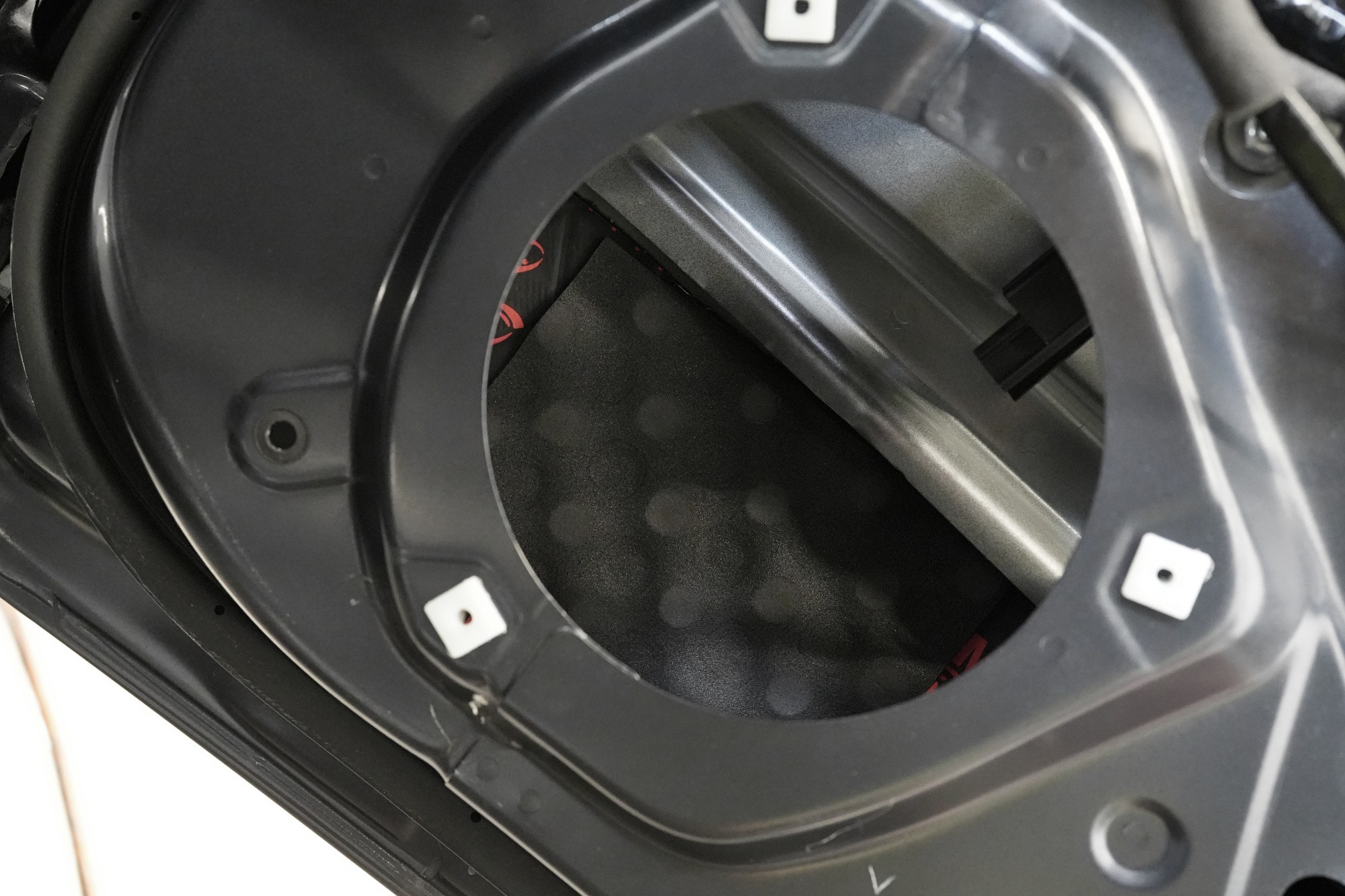

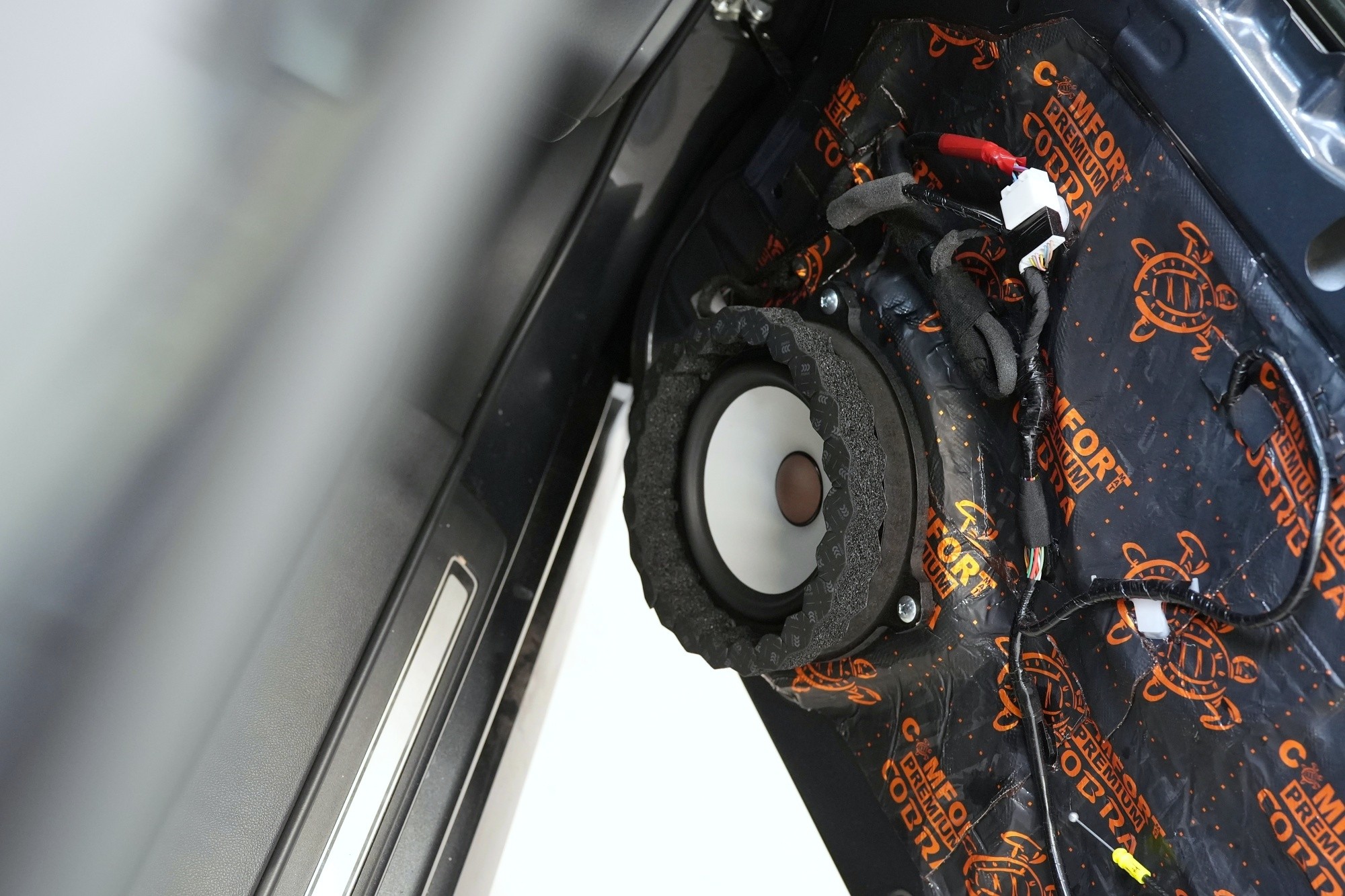

Pri všetkých našich inštaláciách aplikujeme okolo stredobasového reproduktora vodotesné prúžky z peny s uzavretými bunkami, ktoré tesnia k plastovej výplni dverí a sústreďujú všetku zvukovú energiu do interiéru vozidla, namiesto toho, aby sa odrážala vo vnútri výplne dverí. To vedie k znateľnému zlepšeniu zvuku stredobasu.

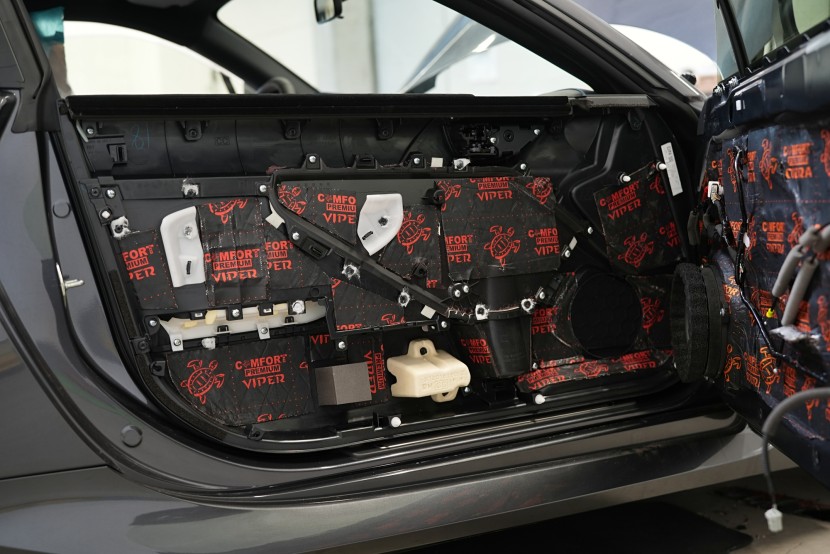

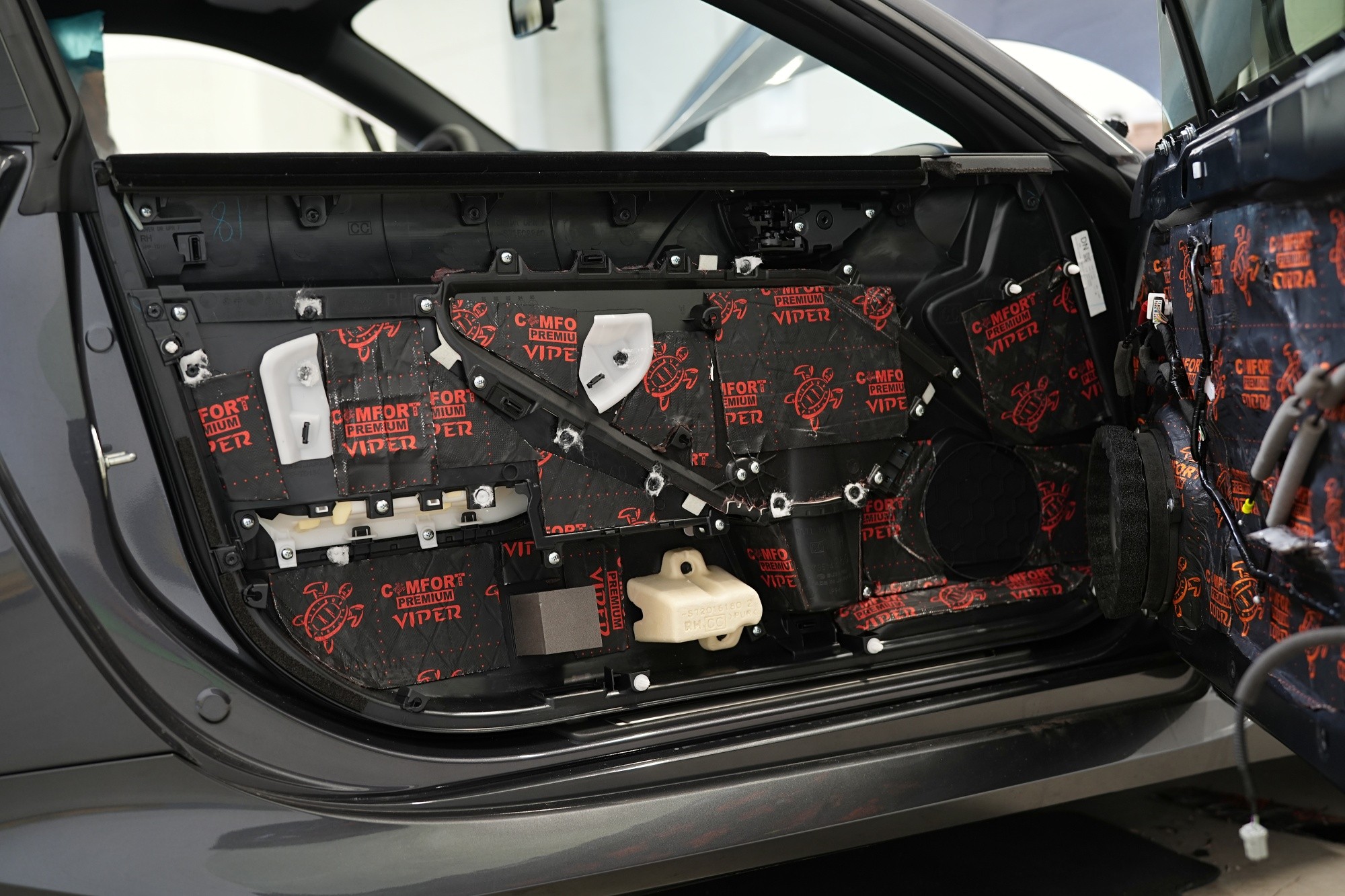

Ďalšou vrstvou tlmenia dverí je opäť Viper, ktorý aplikujeme aj na plastové výplne dverí. Tým plast spevníme a znížime rôzne vibrácie a zvuky, ktoré by mohli v budúcnosti znepríjemniť jazdu pri počúvaní hudby. Tu už materiál aplikujeme iba bodovo, čo k danému účelu úplne dostačuje a nedôjde k zbytočnému navýšeniu hmotnosti.

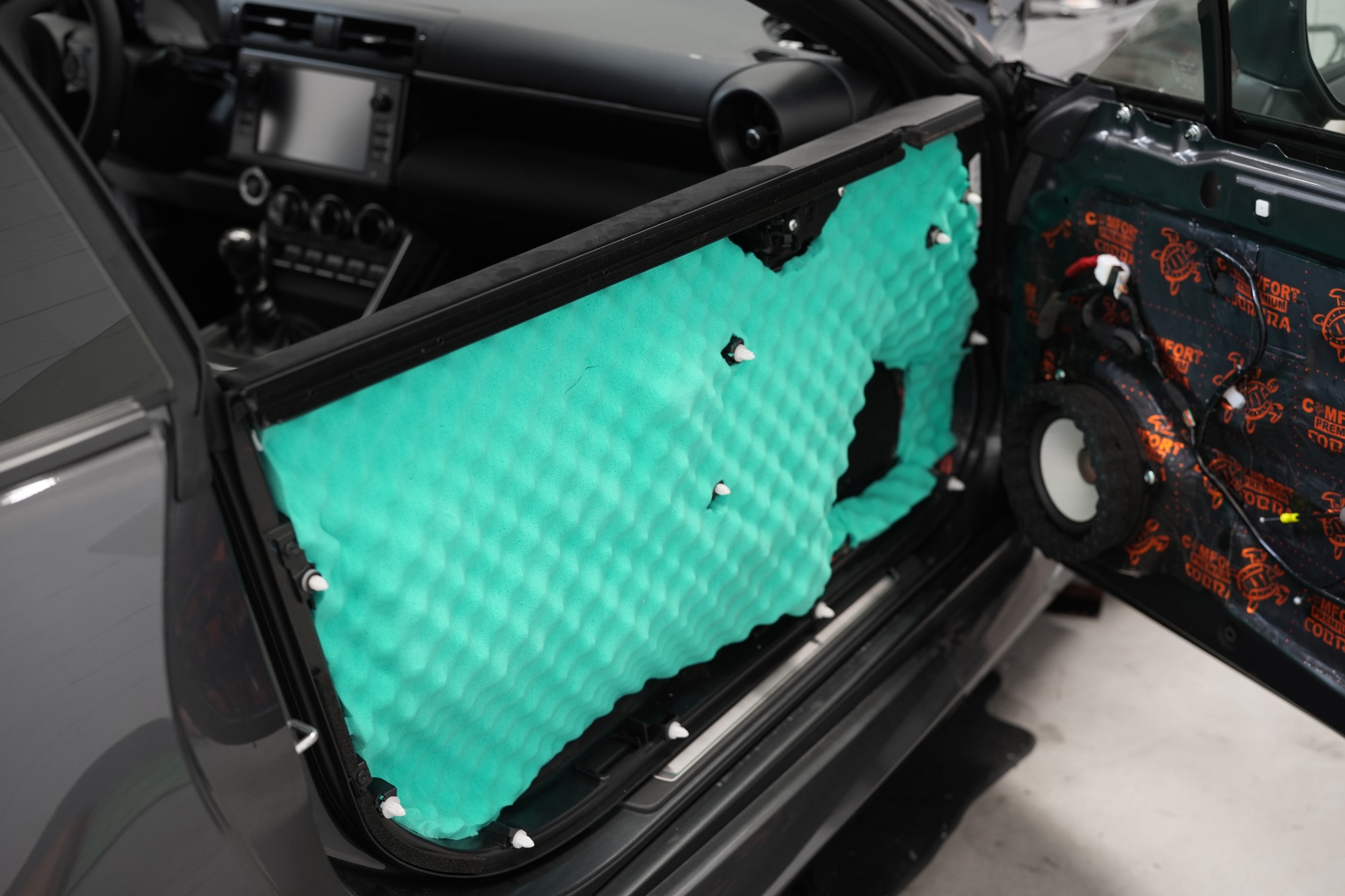

Finálne nalepíme na plastové obloženie dverí Comfortmat Soft Wave Expert s hrúbkou 15 mm. Soft Wave je flexibilná pena s tvarovou pamäťou a lepí sa na plastové čalúnenie dverí z dôvodu zamedzenia škrípania a vŕzgania nielen plastov, ale aj drôtov a ďalších komponentov vo vnútri dverí a dodatočne aj zníži hluk tejto oblasti.

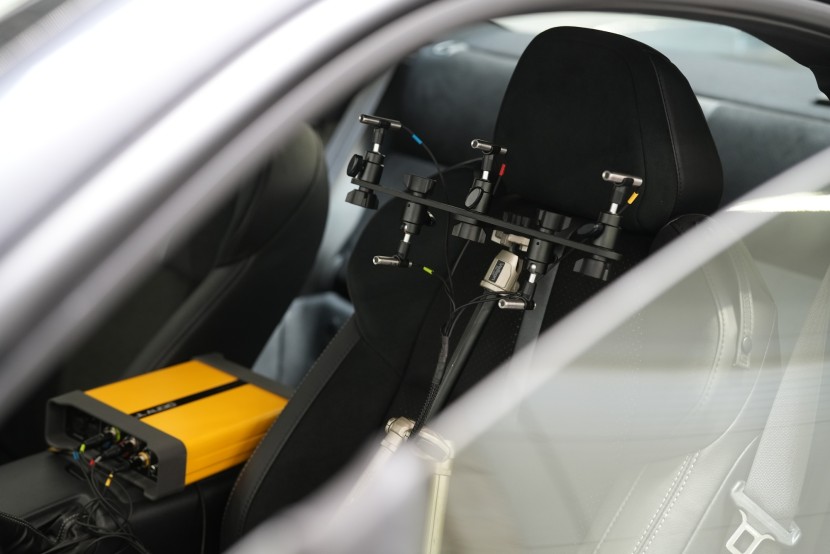

Nastáva čas na dôkladné meranie zvuku, ktoré vykonávame pomocou profesionálneho meracieho systému JL Audio Max-Kit. Vďaka prepracovanému systému s piatimi kalibrovanými mikrofónmi umožní JL Audio Max-Kit s maximálnou presnosťou zmerať frekvenčnú odozvu a fázu reproduktorov, oneskorenie signálu aj továrensky nastavený zvuk. Práve správne nastavenie oneskorenia signálu patrí k najdôležitejším parametrom ozvučenia vozidla. JL Audio Max-Kit vďaka frekvenčným impulzom zistí presný čas oneskorenia zvuku od reproduktora do mikrofónov na základe výpočtu a porovnania s referenčným signálom zariadenia, čo umožní prakticky dokonalé nastavenie oneskorenia signálu.

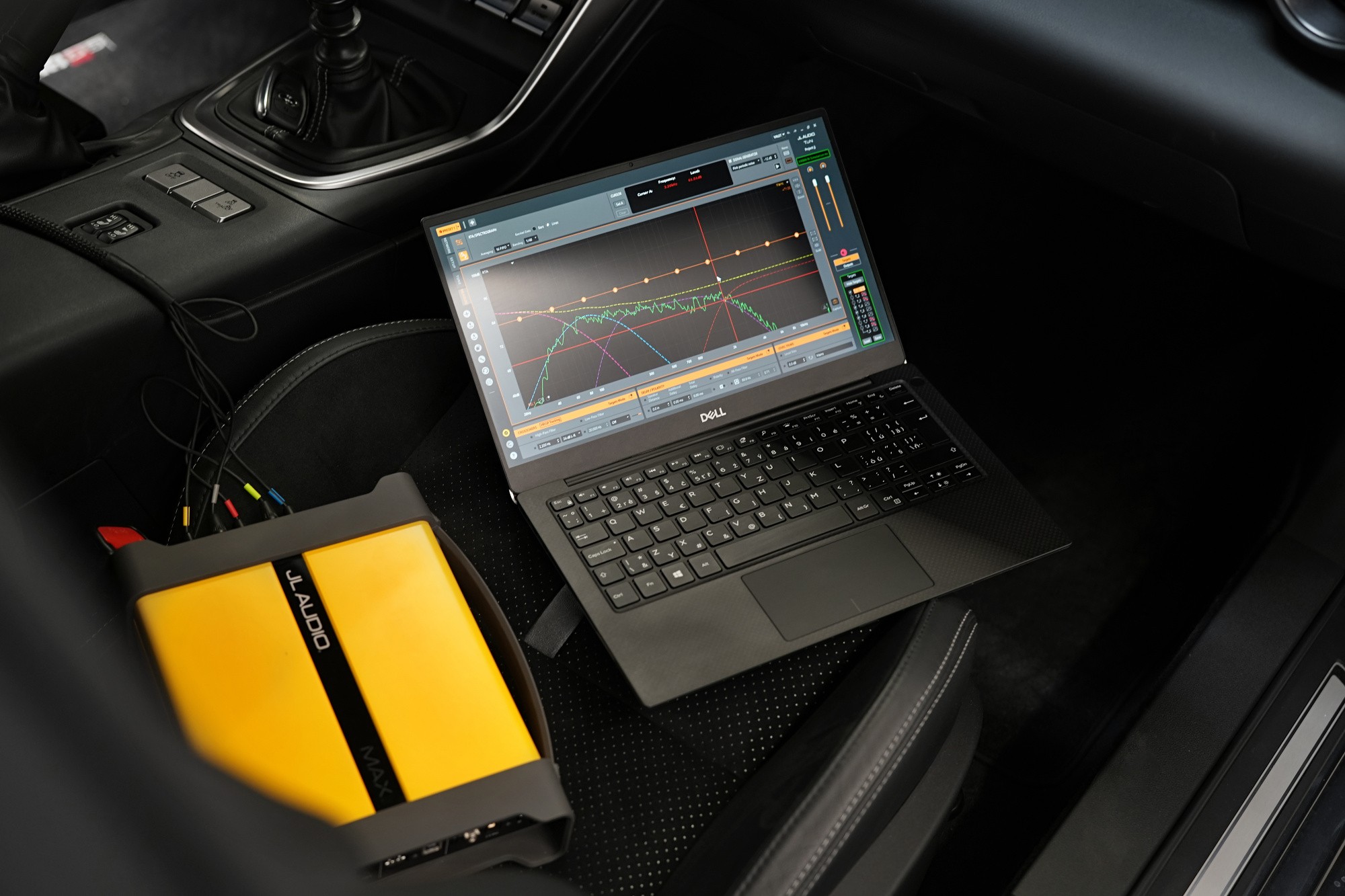

Na tejto fotografii môžete vidieť priebeh merania frekvenčnej odozvy jedného z reproduktorov. Po každom jednotlivom meraní, ktorých býva dokopy aj niekoľko desiatok, sa upraví v programe DSP procesora EQ krivka meraného reproduktora. Tento postup sa opakuje tak dlho, kým sa nepodarí získať lineárnu odozvu reproduktorov, čo umožní ich prirodzený prejav. Meranie aj nastavenie všetkých reproduktorov je časovo náročný úkon, ale zároveň ide o jedinú cestu k skutočne kvalitnému a vernému zvuku.

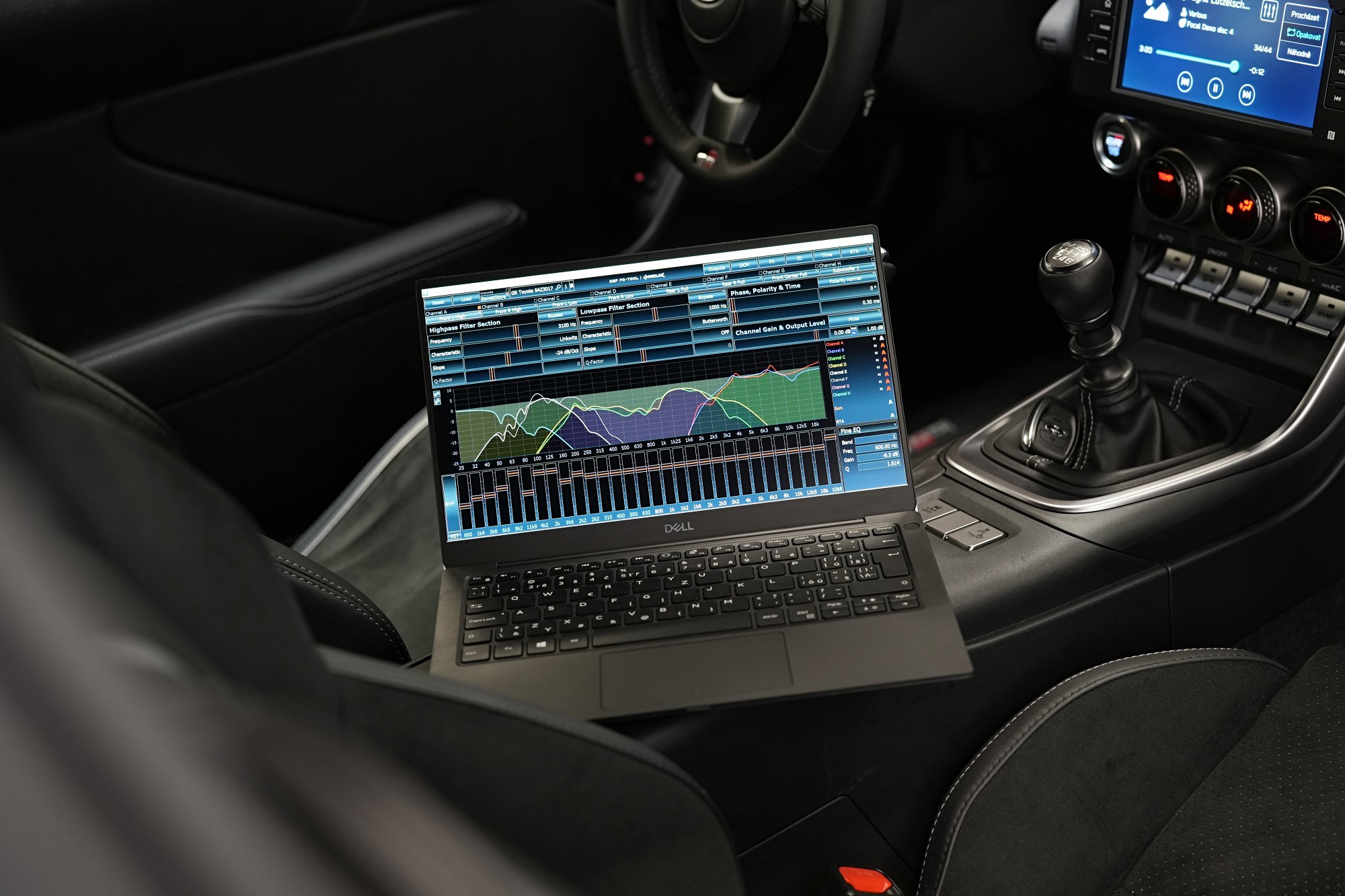

Po každom meraní nastavíme pre konkrétny reproduktor priestorovú korekciu ekvalizéra v programe DSP procesora. Na fotografii môžete vidieť výsledné ekvalizačné krivky všetkých reproduktorov dohromady. Všimnite si teda, že každý z reproduktorov má odlišnú výslednú EQ krivku. Na DSP procesore nastavíme aj časové korekcie, pásmové priepusty, úrovne, typy filtra a ďalšie dôležité funkcie. To nám umožní, aby v skladbe vynikol každý detail, ktorý interpret zanechal na nahrávke a hudobná scéna sa z dverí presunula priamo pred vás.
